本文主要介紹：
一、項目介紹
名稱：智繪畫板
技術棧：HTML5，CSS3，JavaScript，移動端
功能描述：
二、項目效果展示
項目地址 預覽地址
預覽圖
PC端的預覽圖：

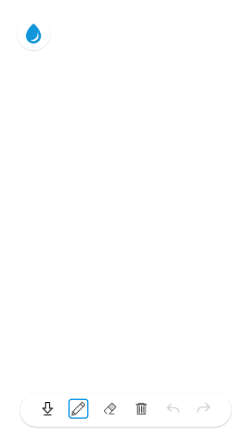

移動端的預覽圖：
看完上面的預覽圖和體驗過 智繪畫板 覺得還可以的，記得點個贊哦，不管你是否十分激動，反正我是挺激動的，畢竟自己實現出現的項目效果，挺自豪的，說了一堆廢話，下面就可以動起手來敲代碼，實現自己想要的效果！??！
注：下面實現項目效果主要是關于JavaScript方面的，下面僅僅是提供 實現思路的代碼 ， 并非全部代碼 。
三、一步步實現項目效果
（一）分析頁面
通過 用例圖 ，我們知道用戶進入我們這個網站有哪些功能？
用戶可以進行的操作：
（二）進行HTML布局
我書寫html的同時，引入了css文件和js文件
<!DOCTYPE html><html lang="en"><head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <meta http-equiv="X-UA-Compatible" content="ie=edge"> <title>智繪畫板</title> <link rel="shortcut icon" href="./image/favicon.png" type="image/x-icon"> <link rel="stylesheet" href="./css/style.css"></head><body> <canvas id="canvas"></canvas> <div class="bg-btn"></div> <div class="color-group" id="bgGroup"> <h3>選擇背景顏色:</h3> <ul class="clearfix"> <li class="bgcolor-item" style="background-color: blue;"></li> <li class="bgcolor-item" style="background-color: black;"></li> <li class="bgcolor-item" style="background-color: #FF3333;"></li> <li class="bgcolor-item" style="background-color: #0066FF;"></li> <li class="bgcolor-item" style="background-color: #FFFF33;"></li> <li class="bgcolor-item" style="background-color: #33CC66;"></li> <li class="bgcolor-item" style="background-color: gray;"></li> <li class="bgcolor-item" style="background-color: #F34334;"></li> <li class="bgcolor-item" style="background-color: #fff;box-shadow: 0 1px 2px 0 rgba(32,33,36,0.28);"></li> <li class="bgcolor-item" style="background-color: #9B27AC;"></li> <li class="bgcolor-item" style="background-color: #4CB050;"></li> <li class="bgcolor-item" style="background-color: #029688;"></li> </ul> <i class="closeBtn"></i> </div> <div class="tools"> <div class="container"> <button class="save" id="save" title="保存"></button> <button class="brush active" id="brush" title="畫筆"></button> <button class="eraser" id="eraser" title="橡皮擦"></button> <button class="clear" id="clear" title="清屏"></button> <button class="undo" id="undo" title="撤銷"></button> <button class="redo" id="redo" title="再做"></button> </div> </div> <div class="pen-detail" id="penDetail"> <i class="closeBtn"></i> <p>筆大小</p> <span class="circle-box"><i id="thickness"></i></span> <input type="range" id="range1" min="1" max="10" value="1"> <p>筆顏色</p> <ul class="pen-color clearfix"> <li class="color-item active" style="background-color: black;"></li> <li class="color-item" style="background-color: #FF3333;"></li> <li class="color-item" style="background-color: #99CC00;"></li> <li class="color-item" style="background-color: #0066FF;"></li> <li class="color-item" style="background-color: #FFFF33;"></li> <li class="color-item" style="background-color: #33CC66;"></li> </ul> <p>不透明度</p> <i class="showOpacity"></i> <input type="range" id="range2" min="1" max="10" value="1"> </div> <script src="./js/main.js"></script></body></html>
（三）用CSS美化界面
css代碼可以根據個人習慣進行美化界面，所以這里就不寫css的代碼了，大家可以直接看 項目代碼 或者從開發者工具中審查元素觀看。如果有問題可以私聊我，我覺得問題不大。
（四）使用JS實現項目的具體功能
1.準備工作
首先，準備個容器,也就是畫板了，前面的html已經書寫好這個容器，這里純屬是廢話。
<canvas id="canvas"></canvas>
然后初始化js
let canvas = document.getElementById('canvas');let context = canvas.getContext('2d');我打算把畫板做成全屏的，所以接下來設置一下 canvas 的寬高
let pageWidth = document.documentElement.clientWidth;let pageHeight = document.documentElement.clientHeight;canvas.width = pageWidth;canvas.height = pageHeight;
由于部分IE不支持 canvas ，如果要兼容IE，我們可以創建一個 canvas ，然后使用 excanvas 初始化，針對IE加上exCanvas.js，這里我們明確不考慮IE。
但是我在電腦上對瀏覽器的窗口進行改變，畫板不會自適應的放縮。解決辦法：
// 記得要執行autoSetSize這個函數哦function autoSetSize(){ canvasSetSize(); // 當執行這個函數的時候，會先設置canvas的寬高 function canvasSetSize(){ let pageWidth = document.documentElement.clientWidth; let pageHeight = document.documentElement.clientHeight; canvas.width = pageWidth; canvas.height = pageHeight; } // 在窗口大小改變之后,就會觸發resize事件，重新設置canvas的寬高 window.onresize = function(){ canvasSetSize(); }}2.實現畫畫的功能
實現思路：監聽鼠標事件， 用 drawLine() 方法把記錄的數據畫出來。
painting = false 。mousedown ），把 painting 設為 true ，表示正在畫，鼠標沒松開。把鼠標點記錄下來。mousemove ）就 把點記錄 下來并畫出來。 如果鼠標移動過快，瀏覽器跟不上繪畫速度，點與點之間會出現間隙，所以我們需要將畫出的點用線連起來（ lineTo() ）。mouseup ），把 painting 設為 false 。注： drawCircle 這個方法其實可以不用書寫，這個只是為了讓大家能夠理解開始點擊的位置在哪里？
function listenToUser() { // 定義一個變量初始化畫筆狀態 let painting = false; // 記錄畫筆最后一次的位置 let lastPoint = {x: undefined, y: undefined}; // 鼠標按下事件 canvas.onmousedown = function(e){ painting = true; let x = e.clientX; let y = e.clientY; lastPoint = {'x':x,'y':y}; drawCircle(x,y,5); } // 鼠標移動事件 canvas.onmousemove = function(e){ if(painting){ let x = e.clientX; let y = e.clientY; let newPoint = {'x':x,'y':y}; drawLine(lastPoint.x, lastPoint.y, newPoint.x, newPoint.y); lastPoint = newPoint; } } // 鼠標松開事件 canvas.onmouseup = function(){ painting = false; }}// 畫點函數function drawCircle(x,y,radius){ // 新建一條路徑，生成之后，圖形繪制命令被指向到路徑上生成路徑。 context.beginPath(); // 畫一個以（x,y）為圓心的以radius為半徑的圓?。▓A）， // 從startAngle開始到endAngle結束，按照anticlockwise給定的方向（默認為順時針）來生成。 context.arc(x,y,radius,0,Math.PI*2); // 通過填充路徑的內容區域生成實心的圖形 context.fill(); // 閉合路徑之后圖形繪制命令又重新指向到上下文中。 context.closePath();}function drawLine(x1,y1,x2,y2){ // 設置線條寬度 context.lineWidth = 10; // 設置線條末端樣式。 context.lineCap = "round"; // 設定線條與線條間接合處的樣式 context.lineJoin = "round"; // moveTo(x,y)將筆觸移動到指定的坐標x以及y上 context.moveTo(x1,y1); // lineTo(x, y) 繪制一條從當前位置到指定x以及y位置的直線 context.lineTo(x2,y2); // 通過線條來繪制圖形輪廓 context.stroke(); context.closePath();}3.實現橡皮擦功能
實現思路：
eraserEnabled = false 。click 事件，點擊橡皮擦，改變橡皮擦狀態， eraserEnabled = true ，并且切換class，實現 被激活 的效果。eraserEnabled 為 true 時，移動鼠標用 context.clearRect() 實現了 橡皮檫。但是我發現canvas的API中，可以清除像素的就是clearRect方法，但是clearRect方法的清除區域矩形，畢竟大部分人的習慣中的橡皮擦都是圓形的，所以就引入了剪輯區域這個強大的功能，也就是clip方法。下面的代碼是使用 context.clearRect() 實現了 橡皮檫。請看踩坑部分，了解如何更好的實現橡皮檫。
let eraser = document.getElementById("eraser");let eraserEnabled = false;// 記得要執行listenToUser這個函數哦function listenToUser() { // ... 代表省略了之前寫的代碼 // ... // 鼠標按下事件 canvas.onmousedown = function(e){ // ... if(eraserEnabled){//要使用eraser context.clearRect(x-5,y-5,10,10) }else{ lastPoint = {'x':x,'y':y} } } // 鼠標移動事件 canvas.onmousemove = function(e){ let x = e.clientX; let y = e.clientY; if(!painting){return} if(eraserEnabled){ context.clearRect(x-5,y-5,10,10); }else{ var newPoint = {'x':x,'y':y}; drawLine(lastPoint.x, lastPoint.y,newPoint.x, newPoint.y); lastPoint = newPoint; } } // ...}// 點擊橡皮檫eraser.onclick = function(){ eraserEnabled = true; eraser.classList.add('active'); brush.classList.remove('active');}4.實現清屏功能
實現思路：
獲取元素節點。
點擊清空按鈕清空canvas畫布。
let reSetCanvas = document.getElementById("clear");// 實現清屏reSetCanvas.onclick = function(){ ctx.clearRect(0,0,canvas.width,canvas.height); setCanvasBg('white');}// 重新設置canvas背景顏色function setCanvasBg(color) { ctx.fillStyle = color; ctx.fillRect(0, 0, canvas.width, canvas.height);}5.實現保存成圖片功能
實現思路：
let save = document.getElementById("save");// 下載圖片save.onclick = function(){ let imgUrl = canvas.toDataURL('image/png'); let saveA = document.createElement('a'); document.body.appendChild(saveA); saveA.href = imgUrl; saveA.download = 'mypic'+(new Date).getTime(); saveA.target = '_blank'; saveA.click();}6.實現改變背景顏色的功能
實現思路：
let selectBg = document.querySelector('.bg-btn');let bgGroup = document.querySelector('.color-group');let bgcolorBtn = document.querySelectorAll('.bgcolor-item');let penDetail = document.getElementById("penDetail");let activeBgColor = '#fff';// 實現了切換背景顏色for (let i = 0; i < bgcolorBtn.length; i++) { bgcolorBtn[i].onclick = function (e) { // 阻止冒泡 e.stopPropagation(); for (let i = 0; i < bgcolorBtn.length; i++) { bgcolorBtn[i].classList.remove("active"); this.classList.add("active"); activeBgColor = this.style.backgroundColor; setCanvasBg(activeBgColor); } }}document.onclick = function(){ bgGroup.classList.remove('active');}selectBg.onclick = function(e){ bgGroup.classList.add('active'); e.stopPropagation();}7.實現改變畫筆粗細的功能
實現思路：
let range1 = document.getElementById('range1');let lWidth = 2;let ifPop = false;range1.onchange = function(){ console.log(range1.value); console.log(typeof range1.value) thickness.style.transform = 'scale('+ (parseInt(range1.value)) +')'; console.log(thickness.style.transform ) lWidth = parseInt(range1.value*2);}// 畫線函數function drawLine(x1,y1,x2,y2){ // ... context.lineWidth = lWidth; // ...}// 點擊畫筆brush.onclick = function(){ eraserEnabled = false; brush.classList.add('active'); eraser.classList.remove('active'); if(!ifPop){ // 彈出框 console.log('彈一彈') penDetail.classList.add('active'); }else{ penDetail.classList.remove('active'); } ifPop = !ifPop;}8.實現改變畫筆顏色的功能
實現思路跟 改變畫板背景顏色 的思路類似。
let aColorBtn = document.getElementsByClassName("color-item");getColor();function getColor(){ for (let i = 0; i < aColorBtn.length; i++) { aColorBtn[i].onclick = function () { for (let i = 0; i < aColorBtn.length; i++) { aColorBtn[i].classList.remove("active"); this.classList.add("active"); activeColor = this.style.backgroundColor; ctx.fillStyle = activeColor; ctx.strokeStyle = activeColor; } } }}9.實現改變撤銷和重做的功能
實現思路：
canvasHistory 數組（生成快照使用 canvas 的 toDataURL() 方法，生成的是 base64 的圖片）；canvasHistory 數組中對應索引的快照使用 canvas 的 drawImage() 方法重繪一遍；let undo = document.getElementById("undo");let redo = document.getElementById("redo");// ...canvas.onmouseup = function(){ painting = false; canvasDraw();}let canvasHistory = [];let step = -1;// 繪制方法function canvasDraw(){ step++; if(step < canvasHistory.length){ canvasHistory.length = step; // 截斷數組 } // 添加新的繪制到歷史記錄 canvasHistory.push(canvas.toDataURL());}// 撤銷方法function canvasUndo(){ if(step > 0){ step--; // ctx.clearRect(0,0,canvas.width,canvas.height); let canvasPic = new Image(); canvasPic.src = canvasHistory[step]; canvasPic.onload = function () { ctx.drawImage(canvasPic, 0, 0); } undo.classList.add('active'); }else{ undo.classList.remove('active'); alert('不能再繼續撤銷了'); }}// 重做方法function canvasRedo(){ if(step < canvasHistory.length - 1){ step++; let canvasPic = new Image(); canvasPic.src = canvasHistory[step]; canvasPic.onload = function () { // ctx.clearRect(0,0,canvas.width,canvas.height); ctx.drawImage(canvasPic, 0, 0); } redo.classList.add('active'); }else { redo.classList.remove('active') alert('已經是最新的記錄了'); }}undo.onclick = function(){ canvasUndo();}redo.onclick = function(){ canvasRedo();}10.兼容移動端
實現思路：
true ，則使用 touch 事件； false ，則使用 mouse 事件// ...if (document.body.ontouchstart !== undefined) { // 使用touch事件 anvas.ontouchstart = function (e) { // 開始觸摸 } canvas.ontouchmove = function (e) { // 開始滑動 } canvas.ontouchend = function () { // 滑動結束 }}else{ // 使用mouse事件 // ...}// ...四、踩坑
問題1：在電腦上對瀏覽器的窗口進行改變，畫板不會自適應
解決辦法：
onresize響應事件處理中，獲取到的頁面尺寸參數是變更后的參數 。
當窗口大小發生改變之后，重新設置canvas的寬高，簡單來說，就是窗口改變之后，給canvas.width和canvas.height重新賦值。
// 記得要執行autoSetSize這個函數哦function autoSetSize(){ canvasSetSize(); // 當執行這個函數的時候，會先設置canvas的寬高 function canvasSetSize(){ let pageWidth = document.documentElement.clientWidth; let pageHeight = document.documentElement.clientHeight; canvas.width = pageWidth; canvas.height = pageHeight; } // 在窗口大小改變之后,就會觸發resize事件，重新設置canvas的寬高 window.onresize = function(){ canvasSetSize(); }}問題2：當繪制線條寬度比較小的時候還好,一旦比較粗就會出現問題
解決辦法：看一下文檔，得出方法，只需要簡單修改一下 繪制線條的代碼 就行
// 畫線函數function drawLine(x1,y1,x2,y2){ context.beginPath(); context.lineWidth = lWidth; //-----加入----- // 設置線條末端樣式。 context.lineCap = "round"; // 設定線條與線條間接合處的樣式 context.lineJoin = "round"; //-----加入----- context.moveTo(x1,y1); context.lineTo(x2,y2); context.stroke(); context.closePath();}問題3：如何實現圓形的橡皮檫？
解決辦法：
canvas的API中，可以清除像素的就是clearRect方法，但是clearRect方法的清除區域矩形，畢竟大部分人的習慣中的橡皮擦都是圓形的，所以就引入了剪輯區域這個強大的功能，也就是clip方法。用法很簡單：
ctx.save()ctx.beginPath()ctx.arc(x2,y2,a,0,2*Math.PI);ctx.clip()ctx.clearRect(0,0,canvas.width,canvas.height);ctx.restore();
上面那段代碼就實現了圓形區域的擦除，也就是先實現一個圓形路徑，然后把這個路徑作為剪輯區域，再清除像素就行了。有個注意點就是需要先保存繪圖環境，清除完像素后要重置繪圖環境，如果不重置的話以后的繪圖都是會被限制在那個剪輯區域中。
問題4：如何兼容移動端？
1.添加meta標簽
因為瀏覽器初始會將頁面現在手機端顯示時進行縮放，因此我們可以在meta標簽中設置meta viewport屬性，告訴瀏覽器不將頁面進行縮放，頁面寬度=用戶設備屏幕寬度
<meta name="viewport" content="width=device-width,initial-scale=1,user-scalable=no,maximum-scale=1.0,minimum-scale=1.0"/>/*頁面寬度=移動寬度 ：width=device-width用戶不可以縮放：user-scalable=no縮放比例：initial-scale=1最大縮放比例：maximum-scale=1.0最小縮放比例：minimum-scale=1.0*/
2.在移動端幾乎使用的都是touch事件，與PC端不同
由于移動端是觸摸事件，所以要用到H5的屬性touchstart/touchmove/touchend,但是PC端只支持鼠標事件，所以要進行特性檢測。
在 touch 事件里，是通過 .touches[0].clientX 和 .touches[0].clientY 來獲取坐標的，這點要和 mouse 事件區別開。
問題5：出現一個問題就是清空之后，重新畫，然后出現原來的畫的東西
這個嘛，問題不大，只不過是我漏寫context.beginPath(); ，也花了一點時間在上面解決bug，讓我想起“代碼千萬行,注釋第一行;編程不規范,同事兩行淚 ”，還是按照文檔操作規范操作好，真香?。?！
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持武林網。
