響應式設計

所謂的響應式設計，是指在不同的屏幕分辨率，不同的像素密度比，不同寬度的終端設備中，網頁布局可以自適應的調整。響應式設計的本意是使原本PC上的網站兼容移動終端，大部分響應式網頁是通過媒體查詢，加載不同樣式的CSS文件實現的。這樣的彈性化布局使網站在不同的設備終端布局都比較合理。

雖然響應式設計的好處多多，但是也有諸多缺陷。由于PC端和移動終端訪問的是同一個網站，PC端可以不計較流量限制，但是移動端不可能不計較。

為適配不同終端機型的屏幕寬度和像素密度，我們一般會使用如下方法設置圖片的CSS樣式：

<style>    img{        max-width:100%;        height:auto;    }</style>

將圖片的最大寬度設置為100%，以確保圖像不會超出其父級元素的寬度，如果父級元素的寬度發生改變，圖片的寬度也隨之改變，height：auto 可以確保圖片的寬度發生改變時，圖片的高度會依據自身的寬高比例進行縮放。

這樣當我們在移動設備上訪問響應式網頁里的圖片時，只是把圖片的分辨率做了縮放，下載的還是PC端的那張大圖，這樣不僅浪費流量，而且浪費帶寬，而且會拖慢網頁的打開速度，嚴重影響用戶的使用體驗。

新的解決方案：<picture>

1. <picture>是HTML5的一個新元素；
2. 如果<picture>元素與當前的<audio>,<video>元素協同合作將增強響應式圖像工作的進程，它允許在其內部設置多個<source>標簽，以指定不同的圖像文件名，根據不同的條件進行加載；
3. <picture>可以根據不同的條件加載不同的圖像，這些條件可以是視窗當前的高度（viewport），寬度（width），方向（orientation），像素密度（dpr）等；

舉幾個栗子

如下栗子中針對不同屏幕寬度加載不同的圖片；當頁面寬度 在320px到640px之間時加載minpic.png；當頁面寬度大于640px時加載middle.png

<picture>    <source media="(min-width: 320px) and (max-width: 640px)" srcset="img/minpic.png">    <source media="(min-width: 640px)" srcset="img/middle.png">    <img src="img/picture.png" alt="this is a picture"></picture>

2.如下栗子中添加了屏幕的方向作為條件；當屏幕方向為橫屏方向時加載_landscape.png結尾的圖片；當屏幕方向為豎屏方向時加載 _portrait.png結尾的圖片；

<picture>    <source media="(min-width: 320px) and (max-width: 640px) and (orientation: landscape)" srcset="img/minpic_landscape.png">    <source media="(min-width: 320px) and (max-width: 640px) and (orientation: portrait)" srcset="img/minpic_portrait.png">    <source media="(min-width: 640px) and (orientation: landscape)" srcset="img/middlepic_landscape.png">    <source media="(min-width: 640px) and (orientation: portrait)" srcset="img/middlepic_portrait.png">    <img src="img/picture.png" alt="this is a picture"></picture>

3.如下栗子中添加了屏幕像素密度作為條件；當像素密度為2x時加載_retina.png 2x 的圖片，當像素密度為1x時加載無retina后綴的圖片；

<picture>    <source media="(min-width: 320px) and (max-width: 640px)" srcset="img/minpic.png,img/minpic_retina.png 2x">    <source media="(min-width: 640px)" srcset="img/middle.png,img/middle_retina.png 2x">    <img src="img/picture.png,img/picture_retina.png 2x" alt="this is a picture"></picture>

4.如下栗子中添加圖片文件格式作為條件,當支持webp格式圖片時加載webp格式圖片，當不支持時加載png格式圖片；

<picture>    <source type="image/webp" srcset="img/picture.webp">    <img src="img/picture.png" alt="this is a picture"></picture>

5.如下例子中添加寬度描述；頁面會根據當前尺寸選擇加載不大于當前寬度的最大的圖片；

<img src="picture-160.png" alt="this is a picture"     sizes="90vw"      srcset="picture-160.png 160w,             picture-320.png 320w,             picture-640.png 640w,             picture-1280.png 1280w">

6.如下例子中添加sizes屬性；當窗口寬度大于等于800px時加載對應版本的圖片；

<source media="(min-width: 800px)"        sizes="90vw"         srcset="picture-landscape-640.png 640w,                picture-landscape-1280.png 1280w,                picture-landscape-2560.png 2560w"><img src="picture-160.png" alt="this is a picture"     sizes="90vw"      srcset="picture-160.png 160w,             picture-320.png 320w,             picture-640.png 640w,             picture-1280.png 1280w">

兼容性：

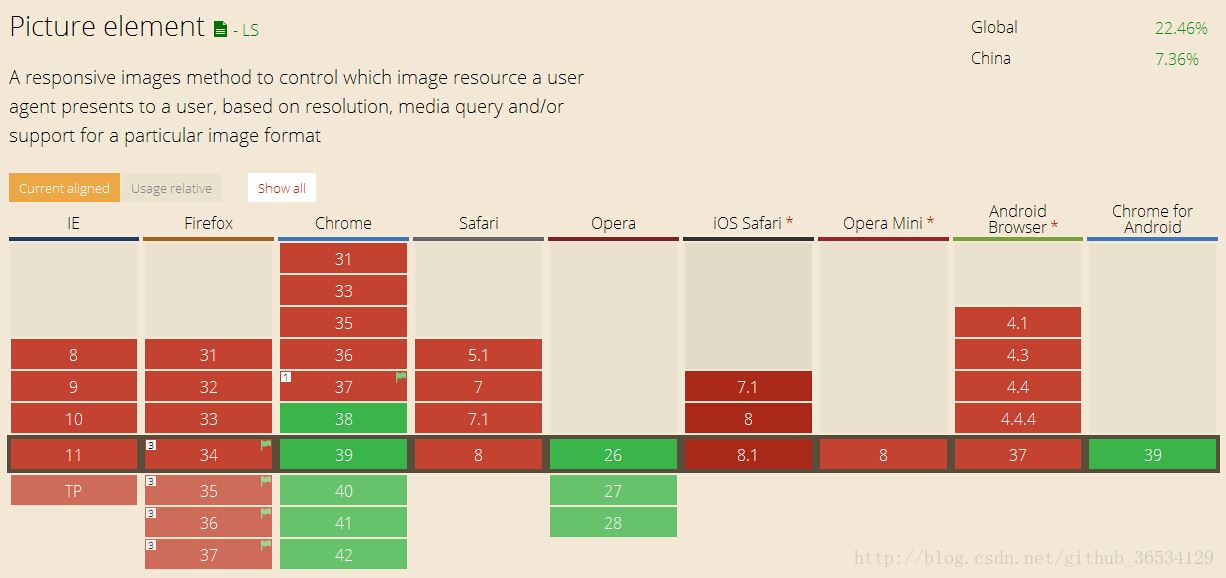

目前只有Chrome ， Firefox ， Opera 對其兼容性較好，具體兼容性如圖：

優點：

1. 加載適當大小的圖像文件，使可用帶寬得到充分利用；
2. 加載不同剪裁并具有不同橫縱比的圖像，以適應不同寬度的布局變化；
3. 加載更高的像素密度，顯示更高分辨率的圖像；

步驟：

1. 創建<picture></picture>標簽；
2. 在這些標簽內創建一個你想用來執行任何一個特性的<source></scource>標簽；
3. 添加一個media屬性，用來包含你想要的特性，如寬度（max-width，min-width），方向（orientation）等；
4. 添加一個srcset屬性，屬性值為相應的圖像文件名稱，進行加載。如果你想提供不同的像素密度，例如Retina顯示屏，可以添加額外的文件名到srcset屬性中；
5. 添加一個回退的<img>標簽；

<picture>的工作原理

<picture>語法

由上面的示例代碼可知，在沒有引入js和第三方庫，CSS中沒有包含media queries的情況下，<picture>元素可以實現只用HTML來聲明響應式圖片；

<source>元素

<picture>標簽它本身沒有屬性。神奇的地方是<picture>被用來當做<source>的容器。
<source>元素，是用來加載多媒體的比如視頻和音頻，已經被更新用到圖片的加載并且一些新的屬性已經被添加：

srcset (必需)

接受單一的圖片文件路徑(如：srcset=”img/minpic.png”).

或者是逗號分隔的用像素密度描述的圖片路徑(如：srcset=”img/minpic.png,img/minpic_retina.png 2x”),1x 的描述是默認不使用的。

media (可選)

接受任何驗證的media query,你可以看到在CSS @media選擇器(如：media=”(min-width: 320px)”).

在之前的<picture>語法的例子里已經用到了。

sizes（可選）

接收單一的寬度描述(如：sizes=”100vw”)或者單一的media query寬度描述(如：sizes=”(min-width: 320px) 100vw”).

或者逗號分隔的media query對寬度的描述(如：sizes=”(min-width: 320px) 100vw, (min-width: 640px) 50vw, calc(33vw - 100px)”) 最后的一個被當做默認的。

type(可選)

接受支持的MIME類型(如: type=”image/webp” or type=”image/vnd.ms-photo”)

瀏覽器會根據這些提示和屬性來加載確切的圖片資源。根據標簽的列表順序。瀏覽器會使用第一個合適的<source>元素并忽略掉后面的<source>標簽。

添加最后的<img>元素

<img>元素在<picture>內部用來當瀏覽器不支持時或者沒有源標簽匹配時的顯示。在<picture>內使用<img>標簽是必須得，如果你忘記了，將不會有圖片顯示出來。

用<img>來聲明默認的圖片顯示。將<img>標簽放到<picture>內的最后，瀏覽器在找到<img>標簽之前會忽略<source>的聲明。這個圖片標簽也需要你寫上它的alt屬性。

文中借鑒了很多其他的文章，到這里針對于picture的所有介紹就結束了，那么現在就去試試它吧~
