一、前言
六邊形能力圖如下，由 6 個 六邊形組成，每一個頂點代表其在某一方面的能力。這篇文章我們就來看看如何基于 canvas 去繪制這么一個六邊形能力圖。當然，你也可以基于其他開源的 js 方案來實現，如 EChars.js 等。
二、六邊形繪制基礎
六邊形能力圖有 6 個 六邊形組成，那我們只要繪制出一個，另外 5 個則依次減小六邊形的邊長即可。那我們首先來分析一下，如何繪制出一個六邊形。

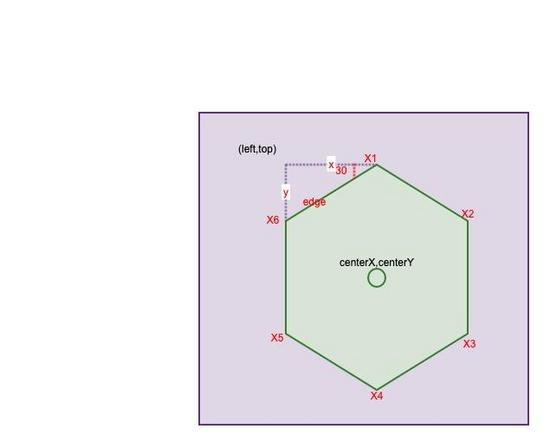

如上圖，繪制一個六邊形有以下幾個關鍵點：
1.紫色矩形區域我們可以看成是 canvas 的畫布。其大小可以認為是 (width,height)。center(centerX,centerY) 是其中心點，即 (width / 2, height / 2)。
2.繪制六邊形的關鍵是計算出它的 6 個頂點的坐標。而如上圖所示，這里面最關鍵的又是計算出六邊形所在矩形區域的左上角坐標(left,top)。對照上圖，(left,top) 的計算公式如下。
要計算出 (left,top) 需要先計算出 x,y 。而 x,y 的值與六邊形的邊長有關。
3.如上的 x,y 的計算公式為
4.因此，X1(x1,y1),X2(x2,y2),X3(x3,y3),X4(x4,y4),X5(x5,y5),X6(x6,y6) 的坐標計算為
因此，得到繪制六邊形的代碼為：
function computeHexagonPoints(width, height, edge) { let centerX = width / 2; let centerY = height / 2; let x = edge * Math.sqrt(3) / 2; let left = centerX - x; let x1,x2,x3,x4,x5,x6; let y1,y2,y3,y4,y5,y6; x5 = x6 = left; x2 = x3 = left + x * 2; x1 = x4 = left + x; let y = edge / 2; let top = centerY - 2 * y; y1 = top; y2 = y6 = top + y; y3 = y5 = top + 3 * y; y4 = top + 4 * y; let points = new Array(); points[0] = [x1, y1]; points[1] = [x2, y2]; points[2] = [x3, y3]; points[3] = [x4, y4]; points[4] = [x5, y5]; points[5] = [x6, y6]; return points; }三、繪制六維能力圖
3.1 繪制 6 個六邊形
基于 canvas 繪制，首先就是需要獲取 context。
_context = canvas.getContext('2d');而繪制的話，已經知道 6 個頂點了，那只需要將這 6 個點用連線的方式連接起來就可以了。主要用到 moveTo(x,y) 和 lineTo(x,y) 兩個方法。這里總共需要繪制 6 個六邊形，那只要按等比例減小 edge 的值就可以了。因此繪制六邊形能力圖的主要代碼如下。
function drawHexagonInner(edge) { _context.strokeStyle = _color; for (var i = 0; i < 6; i++) { _allPoints[i] = computeHexagonPoints(_width, _height, edge - i * edge / 5); _context.beginPath(); _context.moveTo(_allPoints[i][5][0],_allPoints[i][5][1]); for (var j = 0; j < 6; j++) { _context.lineTo(_allPoints[i][j][0],_allPoints[i][j][1]); } _context.closePath(); _context.stroke(); } }代碼中還有 3 個相關的 API。beginPath() 和 closePath() 主要就是繪制得到一個封閉的路徑。stroke() 主要是得到一個鏤空的形狀。當然，相應的就有 fill() 得到填充的形狀。
3.2 繪制 3 條直線
繪制那 3 條直線也是比較簡單的，只要將 X1和X4 連接，將X2 和 X5 相連，將 X3 和 X6 相連。代碼如下：
function drawLines() { _context.beginPath(); _context.strokeStyle = _color; for (let i = 0; i < 3; i++) { _context.moveTo(_allPoints[0][i][0],_allPoints[0][i][1]); //1-4 _context.lineTo(_allPoints[0][i+3][0],_allPoints[0][i+3][1]); //1-4 _context.stroke(); } _context.closePath(); }3.3 繪制覆蓋圖
6 個頂點代表了六種能力，比如這里的各科成績，把六種能力封閉成一個閉合路徑并填充則稱為覆蓋圖。要繪制出覆蓋圖，這里需要計算出六個頂點。6 個頂點可以通過最外圍的六邊形的 6 個頂點和中心點來計算。簡單來說就是通過能力得分，在頂點到中心距離的占比來計算。計算公式如下。
代碼如下
/** * 畫覆蓋物 */ function drawCover() { let tmpCoverPoints = _allPoints[0]; _coverPoints = []; console.log("coverPoints ",tmpCoverPoints) let centerX = _width / 2; let centerY = _height / 2; for (let i = 0; i < tmpCoverPoints.length; i++) { _coverPoints.push([ centerX + (tmpCoverPoints[i][0] - centerX) * (_data[i].score / 100.0), centerX + (tmpCoverPoints[i][1] - centerY) * (_data[i].score / 100.0) ]); } console.log("newCoverPoints ",_coverPoints) _context.beginPath(); _context.fillStyle = 'rgba(90,200,250,0.4)'; _context.moveTo(_coverPoints[5][0],_coverPoints[5][1]); //5 for (var j = 0; j < 6; j++) { _context.lineTo(_coverPoints[j][0],_coverPoints[j][1]); } _context.stroke(); _context.closePath(); _context.fill(); }/** * 描點 * @param pointRadius */ function drawPoints(pointRadius) { _context.fillStyle = _color; for (let i = 0; i < _coverPoints.length; i++) { _context.beginPath(); _context.arc(_coverPoints[i][0],_coverPoints[i][1],pointRadius,0,Math.PI*2); _context.closePath(); _context.fill(); } }3.4 最后來繪制文本
繪制文本也是用的最外圍的 6 個頂點的坐標。而用的 API 是 fillText(text,x,y)，其中 x,y 代碼文字繪制起點，但注意，不是文字所在矩形框的左上角，應該在左下角的大概位置。準確來說是文字的基線位置，這個在其他的GUI系統中也是一樣，當然這里不追求那么細節了，就認為是左下角位置吧。
因此，對于不同側的文字，其起點坐標也是不一樣。如左側的文字至少應該是左側的頂點 x 減去文字的寬度。再比如，上下兩側的文字與頂點中相對居中對齊的，因此計算方法是 x 減去文字寬度的一半。代碼的實現分為了上下左右來進行不同的繪制。
代碼如下，看著有點長，但其實是很簡單的。
/** * 繪制上側的文字 * @param text * @param pos */ function drawUpText(item, pos) { let nameMeasure = _context.measureText(item.name); let scoreMeasure = _context.measureText(item.score); _context.fillStyle = '#8E8E8E'; _context.fillText(item.name, pos[0] - nameMeasure.width / 2,pos[1] - 26); _context.fillStyle = '#212121'; _context.fillText(item.score, pos[0] - scoreMeasure.width / 2,pos[1] - 10); }/** * 繪制下側的文字 * @param text * @param pos */ function drawDownText(item, pos) { let nameMeasure = _context.measureText(item.name); let scoreMeasure = _context.measureText(item.score); _context.fillStyle = '#8E8E8E'; _context.fillText(item.name, pos[0] - nameMeasure.width / 2,pos[1] + 16); _context.fillStyle = '#212121'; _context.fillText(item.score, pos[0] - scoreMeasure.width / 2,pos[1] + 32); }/** * 繪制左側的文字 * @param text * @param pos */ function drawLeftText(item, pos) { let nameMeasure = _context.measureText(item.name); let scoreMeasure = _context.measureText(item.score); _context.fillStyle = '#8E8E8E'; _context.fillText(item.name, pos[0] - nameMeasure.width - 10,pos[1]); _context.fillStyle = '#212121'; _context.fillText(item.score, pos[0] - 10 - (nameMeasure.width + scoreMeasure.width) / 2,pos[1] + 16); }/** * 繪制右側的文字 * @param text * @param pos */ function drawRightText(item, pos) { let nameMeasure = _context.measureText(item.name); let scoreMeasure = _context.measureText(item.score); _context.fillStyle = '#8E8E8E'; _context.fillText(item.name, pos[0] - nameMeasure.width + 26,pos[1]); _context.fillStyle = '#212121'; _context.fillText(item.score, pos[0] + 26 - (nameMeasure.width + scoreMeasure.width) / 2,pos[1] + 16); }/** * 繪制所有文本 */ function drawText() { _context.fillStyle = '#8E8E8E'; _context.strokeStyle = _color; let textPos = _allPoints[0]; for (let i = 0; i < textPos.length; i++) { let item = _data[i]; let pos = textPos[i]; if(i == 0) { drawUpText(item, pos); } else if(i == 1 || i == 2) { drawRightText(item, pos); } else if(i == 3) { drawDownText(item, pos); } else if(i == 4 || i == 5) { drawLeftText(item, pos); } } }四、總結
文章主要是基于 canvas 自定義一個六邊形能力圖，而這個能力的圖的關鍵部分是對于六邊形的繪制，而六邊形的繪制又在于計算出 6 個頂點。有了 6 個頂點，再繪制其他的邊，文本，覆蓋區域等都基于這個 6 個頂點進行相應的繪制即可。
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持武林網。
