卷積什么是卷積？

就跳過一些用專業屬于描述專業術語看完懵逼的解釋了，

語文成績很差的我嘗試從字面解釋什么是卷積...

卷，理解成一種壓縮；積，乘積，積累；

卷積需要一個卷積核，通常是3x3或5x5的方陣，

例如這樣

// 一個3x3卷積核
0 0 0
0 1 0
0 0 0

我們要怎么用卷積核處理數據呢？

下面是一個例子：

// 下面是一堆排成方陣的數據
// 這是我們的數據源
1 3 5 1 3 5 1 3 5
4 5 6 1 3 5 1 3 5
4 5 6 1 3 5 1 3 5
4 5 6 1 3 5 1 3 5

我們將要用卷積核“掃描并處理”每一個數據，

例如要處理第二行第二列的5

1 3 5    0 0 0
4 5 6 * 0 1 0
4 5 6    0 0 0

我們把5周圍的數字抽出來，然后把兩個方陣位置相同的數字相乘然后相加，

得出5，這是當然的，因為這個卷積核做的就是輸出原數據😂

-1 -1 -1
-1  8 -1
-1 -1 -1

同樣的原理，試試另一個不同的卷積核

1 3 5    -1 -1 -1
4 5 6 * -1 8 -1
4 5 6    -1 -1 -1

我們得到的是

1*-1 + 3*-1 + 5*-1
+ 4*-1 + 5*8 + 6*-1
+ 4*-1 + 5*-1 + 6*-1
= 6

然后用得出來的6放入原來5的位置，就是這樣“掃描并處理”每一個數據

邊緣怎么辦？

1. 常數填充
2. 復制邊緣像素

突然的深度拓展

卷積在深度學習中十分重要，下面是一個可視化CNN(卷積神經網絡)的卷積過程
http://scs.ryerson.ca/~aharley/vis/conv/

canvas

<canvas>是一個可以使用腳本(通常為JavaScript)來繪制圖形的 HTML 元素.它可以用于繪制圖表、制作圖片構圖或者制作簡單的(以及不那么簡單的)動畫。

canvas 繪制圖片

ctx.drawImage(image, x, y)

canvas 轉換為 ImageData

ctx.getImageData(sx, sy, sw, sh);// 返回 ImageData

ImageData 數據是 Uint8ClampedArray ，它描述了一個一維數組，包含以 RGBA 順序的數據，數據使用 0 至 255（包含）的整數表示。

所以每一個點都會表示為：

// 這樣僅僅是一個像素點的數據
R G B A
255 255 0 255

卷積 + ImageData = ？

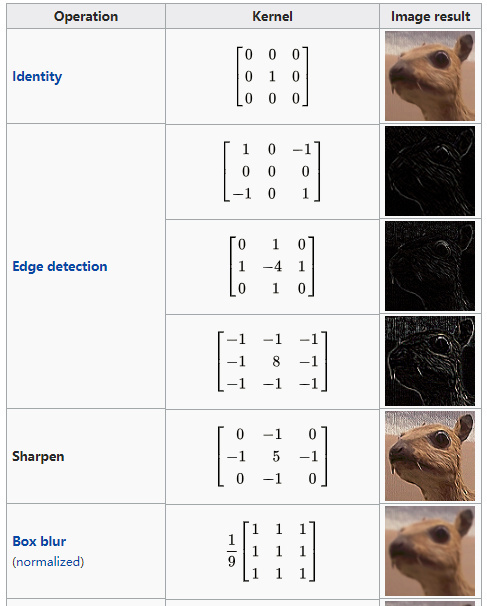

圖像歸根到底就是一大堆的顏色點矩陣，我們完全可以把顏色點代替上面的數字矩陣處理，不同的卷積核對圖片的處理結果如下（圖片來自維基百科）

卷積就是如此神奇😂

在 canvas 中實現卷積處理

以下是一個 JavaScript 對 canvas 輸出的 ImageData 進行卷積的實例：

/*  * 參數中的 kernel 就是卷積核方陣，不過順著排列成了一個九位的數組 * 像是這樣 [-1, -1, -1, -1, 8, -1, -1, -1, -1] * offset 對RGBA數值直接增加，表現為提高亮度 * 下面的for循環 * y 代表行，x 代表列，c 代表RGBA */convolutionMatrix(input, kernel, offset = 0) {  let ctx = this.outputCtx  let output = ctx.createImageData(input)  let w = input.width,    h = input.height  let iD = input.data,    oD = output.data  for (let y = 1; y < h - 1; y += 1) {    for (let x = 1; x < w - 1; x += 1) {      for (let c = 0; c < 3; c += 1) {        let i = (y * w + x) * 4 + c        oD[i] =          offset +          (kernel[0] * iD[i - w * 4 - 4] +            kernel[1] * iD[i - w * 4] +            kernel[2] * iD[i - w * 4 + 4] +            kernel[3] * iD[i - 4] +            kernel[4] * iD[i] +            kernel[5] * iD[i + 4] +            kernel[6] * iD[i + w * 4 - 4] +            kernel[7] * iD[i + w * 4] +            kernel[8] * iD[i + w * 4 + 4]) /            this.divisor      }      oD[(y * w + x) * 4 + 3] = 255    }  }  ctx.putImageData(output, 0, 0)}

成品代碼:https://github.com/ssshooter/canvas-img-process

測試網址，附帶彩蛋嘻嘻嘻😘https://ssshooter.github.io/canvas-img-process/
