1 ．首先創建一個多邊形立方體，取名 b1 ，作為第一條桿，長、寬、高分別為 0.4 、 10.1 、 0.2 。把它從 z 軸旋轉一點角度。

（ 圖片較大 請放大查看）

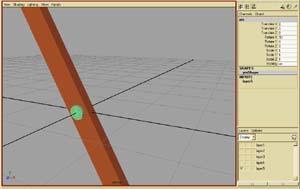

2 ．再建一多邊形圓柱體取名 pin ，就放在原點，并旋轉、縮放調整成如圖：

（ 圖片較大 請放大查看）

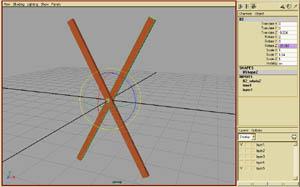

3 ．然后復制 b1 立方體，取名 b2 ?，F(xiàn)在開始表達式了，選擇 b2 ，打開 window->animation editors->expression editor 表達式編輯器，在表達式區鍵入 b2.rotatez = b1.rotatez * -1 點擊 create 按鈕。這條語句表示 b2 的 z 軸角度是 b1 的角度乘以 負 1 ，兩個立方體成為一個剪刀的原理?，F(xiàn)在試試沿 b1 的 z 軸旋轉，會發現 b2 也會向著 b1 的相反方向旋轉。

（ 圖片較大 請放大查看）

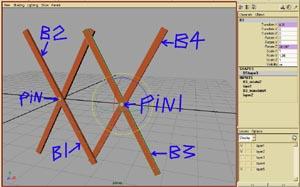

4 ．選擇 b1 、 b2 和 pin ，按 ctrl+d 一起復制這三個物體，并向右移動一些距離。多與少不要緊，等會輸入的表達式會幫助修正的。 maya 會自動取名的，如不對請改為如圖所示，否則會與下面的表達式不符。

（ 圖片較大 請放大查看）

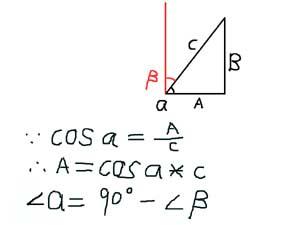

5 ．選擇 pin1, 在表達式編輯器中鍵入 pin1.translatex = cosd (90-b1.rotatez)*5 2 -0.2 這條語句用來控制 pin1 隨著 b1 的 z 軸旋轉而沿著 x 軸平移。 “*5” 是立方體高度的一半 , 最后的 “-0.2” 是因?yàn)?cosd 函數是按立方體的頂點來算的，如不減 0.2 ，在運動時兩條桿的末尾會因分開距離太大而不接觸，這是不真實的，所以要 -0.2 使距離小一些。

（ 圖片較大 請放大查看）

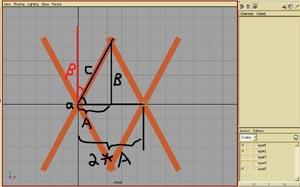

5-2

（ 圖片較大 請放大查看）

5-3

（ 圖片較大 請放大查看）

6 ．接下來控制 b3 、 b4 的移動，選擇 b3 ，在表達式編輯器中鍵入 b3.translatex = pin1.translatex 此句將 b3 的 x 軸位置設為 pin1 的 x 軸位置。 b4 同樣 : b4.translatex = pin1.translatex 。
控制旋轉： b3 立方體： b3.rotatez = b1.rotatez
b4 立方體： b4.rotatez = b1.rotatez * -1
如果同一個物體的表達式要連續輸入兩條以上，要在兩條之間加分號 “ ； ”
如： b3.translatex = pin1.translatex ；
b3.rotatez = b1.rotatez
現在可以旋轉 b1 的 z 軸來看一看效果了。

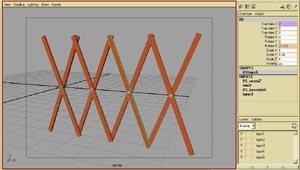

（ 圖片較大 請放大查看）

7 ．再來復制多一組，分別取名 b5 、 b6 、 pin2 。選擇 pin2, 在表達式編輯器中鍵入 pin2.translatex = cosd (90-b1.rotatez)*5 4 -0.2 這條語句用來控制 pin2 隨著 b1 的 z 軸旋轉而沿著 x 軸平移。這次是乘以 4 ，每復制多一組，就要在前一組數值的基礎上加 “2”, 在第三組時就是 “6” 。道理不用說了吧。
控制 b5 的移動和旋轉： b5.translatex= pin2.translatex ;b5.rotatez = b1.rotatez
b6 的移動和旋轉： b6.translatex = pin2.translatex;
b6.rotatez = b1.rotatez * -1

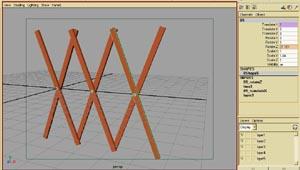

（ 圖片較大 請放大查看）

　　先看看效果。
