拖拽力場

拖拽力場主要用于在物體運動時，模擬摩擦力或者阻力的運動現象。執行 fields → drag □命令，打開如圖 10-46 所示的對話框，以便設置多種參數。

圖 10-46 drag options 對話框

● drag field name ：設置拖拽力場的名稱。

● magnitude ：設置拖拽力場的強度，值越大，被影響物體的摩擦力或者阻力就越大。

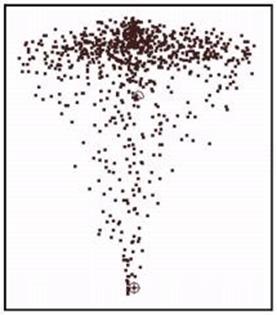

● x 、 y 和 z direction ：設置拖拽影響力的方向。當物體移動的方向與拖拽力場的方向相同時，拖拽力場具有最大的阻力作用；當物體移動的方向與拖拽力場的方向垂直時，拖拽力場不起作用，當物體移動的方向與拖拽力場的方向相反時，拖拽力場會加速物體的運動。圖 10-47 所示的為 directionx ， y ， z 值為 1 時，粒子所受影響的效果。

圖 10-47 拖拽效果示意圖

重力場

重力場主要用于模擬地球的引力，可以使被影響物體的沿固定的方向墜落，這種效果被大量的應用于虛擬顯示的環境中。執行 fields → gravity □命令，打開如圖 10-48 所示的對話框。

圖 10-48 gravity options 對話框

● gravity field name ：設置重力場的名稱。

● magnitude ：設置重力場強度大小，其值越大，受影響物體的下落速度越快。

● direction x 、 y 和 z ：設置重力場的方向。

牛頓力場主要用于模擬萬有引力定律，根據萬有引力定律，具有牛頓力場的物體可以吸引另一個物體，迫使這個物體朝向它運動?？梢岳门ｎD力場來模擬碰撞球等

物理現象。執行 fields → newton □命令，打開如圖 10-49 所示的對話框。

圖 10-49 newton options 對話框

● newton name ：設置牛頓力場的名稱。

● magnitude ：設置牛頓力場強度大小，其值越大，牛頓力場的影響力就越大。

● attenuation ：當牛頓力場和被影響物體之間的距離增加時，力場的強度將隨之 變小。當 attenuation 的值為 0 ，牛頓力場的強度將不受距離的影響。

● min distance ：設置牛頓力場影響的最小范圍。

● use max distance ：當選中此復選框時，牛頓力場只對在 max distance 文本框設置范圍內的影響物體起作用。如果沒有選中此復選框，受影響物體將永遠受到牛頓力場的影響。

● max distance ：設置牛頓力場影響的最大范圍。

下面是牛頓力場的一個實例，具體操作步驟如下：

(1) 執行 window → settings/preferences → preferences 命令，彈出 preferences 對話框，選中 dynamics 選項，確認 auto create rigid body 復選框處于選中狀態，如圖 10-50 所示。

圖 10-50 preferences 對話框

(2) 在場景中建立一個 nurbs 球體，然后沿 x 軸移動，使它遠離坐標中心點，如圖 10-51 所示。

圖 10-51 建立 nurbs 球體

(3) 確定球體處于選中狀態。執行 fields → newton □命令，打開 newton options 對話框，執行 edit → reset setting 命令，然后單擊 create 按鈕。

(4) 按 ctrl+a 鍵，打開 newton options 對話框，設置 attenuation 的值為 0 。
