本文介紹了雙絞線的制作方法,分別給出了直連和交叉連接雙絞線的制作方法。
雙絞線一般用于星型網的布線連接,兩端安裝有RJ-45頭,就是我們經常說的“水晶頭”。連接網卡與集線器,最大網線長度為100米,如果要加大網絡的范圍,在兩段雙絞線之間可安裝中繼器,最多可安裝4個中繼器,如安裝4個中繼器連5個網段,最大傳輸范圍可達500米。

圖2 :RJ-45(水晶頭)
傳輸數據時,雙絞線使用的只有八根線芯中的4根,用于雙向傳輸(全雙工),根據連接兩端的網絡端口不同,會有直通線、交叉線及rollover三種,直通線主要用于不同的兩個端口,比如網卡-交換機,交叉線用于連接相同的兩個端口,如網卡-網卡,而rollover線主要被用于使用RJ45轉換器連接交換機或者路由器的控制端口。

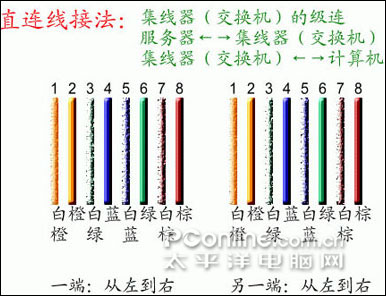

圖3:直連線接法

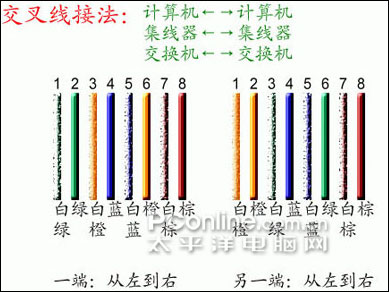

圖4:交叉線接法
