本文主要介紹了同軸電纜的相關知識，主要包絡同軸電纜的結構、種類和應用。

1、同軸電纜結構

　　同軸電纜以單根銅導線為內芯（電纜銅芯），外裹一層絕緣材料（絕緣層），外覆密集網狀導體（銅網），最外面是一層保護性塑料（外絕緣層）。金屬屏蔽層能將磁場反射回中心導體，同時也使中心導體免受外界干擾，故同軸電纜比雙絞線具有更高的帶寬和更好的噪聲抑制特性。

圖5：同軸電纜結構

2、基帶同軸電纜

廣泛使用的同軸電纜有兩種：一種為50Ω(指沿電纜導體各點的電磁電壓對電流之比) 同軸電纜，用于數字信號的傳輸，即基帶同軸電纜；另一種為75Ω同軸電纜，用于寬帶模擬信號的傳輸，即寬帶同軸電纜。而基帶同軸電纜的主要類型有粗纜（RG-8）和細纜（RG-58）。

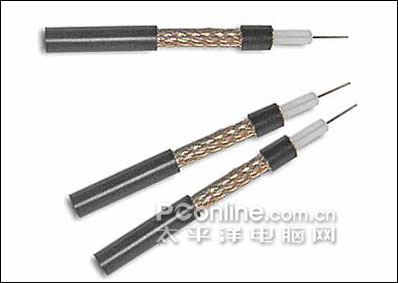

圖6：同軸電纜，細纜（RG-58）

3、同軸電纜應用

現在計算機局域網中一般都使用細纜組網。細纜一般用于總線型網絡布線連接。利用T型BNC接口連接器連接BNC接口網卡，同軸電纜的兩端需安裝50Ω終端電阻器。細纜網絡每段干線長度最大為185米，每段干線最多可接入30個用戶。如要拓寬網絡范圍，則需要使用中繼器，如采用4個中繼器連接5個網段，使網絡最大距離達到925米。細纜安裝較容易，而且造價較低，但因受網絡布線結構的限制，其日常維護不是很方便，一旦一個用戶出故障，便會影響其他用戶的正常工作。

圖7：BNC-T型連接頭

粗纜適用于較大局域網的網絡干線，布線距離較長，可靠性較好。用戶通常采用外部收發器與網絡干線連接。粗纜局域網中每段長度可達500米，采用4個中繼器連接5個網段后最大可達2500米。用粗纜組網如果直接與網卡相連，網卡必須帶有AUI接口(15針D型接口)。用粗纜組建的局域網雖然各項性能較高，具有較大的傳輸距離，但是網絡安裝、維護等方面比較困難，且造價較高。

圖8：AUI接口

目前，同軸電纜大量被光纖取代，但仍廣泛應用于有線電視和某些局域網。
