我們?cè)陔娔X組裝的過程中，安裝過程雖然簡單，不過往往都是在接線上遇到問題，經常有裝機用戶誤將CPU散熱器的供電線插到了SYS_FAN上，雖然風扇可以轉動，不過在開機可能會有F1報錯“CPU Fan Error”，同時也導致了CPU散熱器無法智能調速。下面武林網分享一下電腦主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知識科普。

電腦主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知識科普

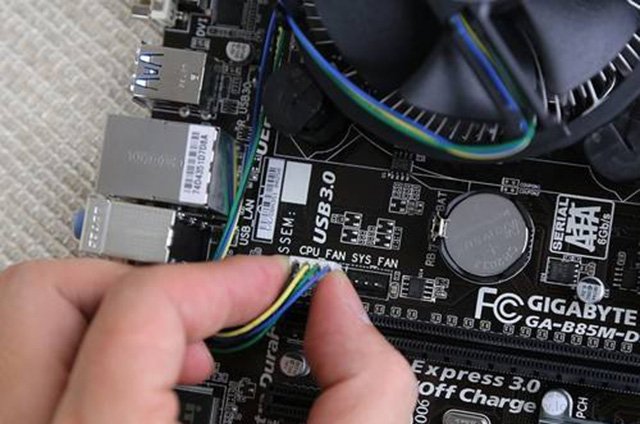

1、CPU_FAN

CPU_FAN是CPU散熱器專用接口，12V工作電壓，4PIN（針），4針風扇上帶有PWM智能調速功能，根據負責和溫度變化來智能控制風扇的轉速。相比3針，4針多的那根線屬于轉速調節線，3針風扇沒有PWM調節能力，但是能夠檢測風扇轉速。其中風冷散熱器風扇或者水冷散熱器的風扇連接在CPU_FAN上，4針PWM智能溫控，可以避免噪音過大的問題。

CPU_FAN

2、SYS_FAN

SYS_FAN也叫“系統散熱風扇插口”，4PIN（針），一般是接入機箱風扇的，有些裝機用戶為了機箱內部擁有更好的散熱條件，或者是組建風道，那么可能會增加機箱風扇，都會接到SYS_FAN接口上的，如果機箱風扇是3針的，是可以插上去的使用，但是少一根轉速調節線。此外，有些主板上是CHA_FAN，這屬于機箱風扇，不過你也可以用來接其它的電壓為12v風扇。

SYS_FAN

如果是主板上只有一個CHA_FAN或者SYS_FAN，而機箱風扇有多個要如何連接，這些風扇都是4針的，想要實現調速或者神光同步，可以購買一個風扇集線器（FAN HUB）就可以了。

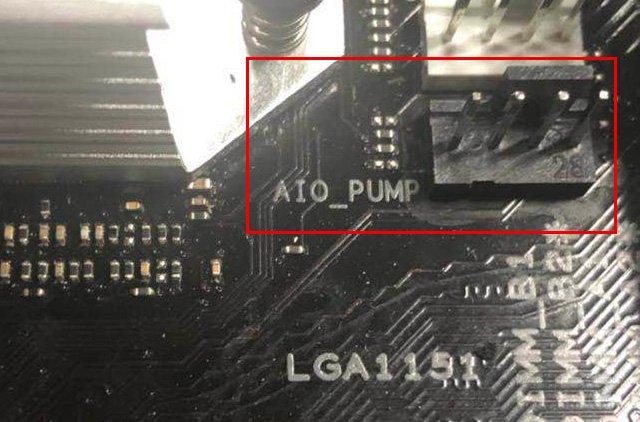

3、CPU_OPT、aio_pump

CPU_OPT、aio pump屬于水冷泵專用接口的，如果您是有分體式水冷的情況下，一般接水冷泵上的。

還有一些偏門的，chip_fan屬于北橋風扇、PWR_FAN屬于電源風扇，一般都用不到的。

以上就是武林網分享的電腦主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知識科普，只要您了解了這些風扇接口的作用，這些插座皆有防呆設計，一般是不會插反的，希望本文能夠幫助到大家。
