事因：今日公司新建一會議室，里面WIFI信號不好，要在其內放一AP增強WIFI信號，開墻打洞再拉一條網線的方案行不通，只好使用無線AP的WDS功能，進行AP間組網。

WDS簡介：WDS(Wireless Distribution System，無線分布式系統)，通過無線鏈路連接兩個或者多個獨立的有線局域網或者無線局域網，組建一個互通的網絡實現數據訪問。

WDS的優勢：802.11 的無線技術已經在家庭、SOHO、企業等得到廣泛地應用，用戶已經能通過這些無線局域網方便地訪問Internet 網絡。但是在這種網絡應用中，AP必須鏈接到已有的有線網絡，才可能提供無線用戶的網絡訪問服務。采用傳統的方式，AP 需要和有線網絡連接，會導致最終部署成本較高，并且在大面積無線覆蓋時需要大量的時間，而使用WDS 技術可以在一些復雜的環境中方便快捷建設無線局域網。WDS 網絡的優點包括： 通過無線網橋連接兩個獨立的局域網段，并且在他們之間提供數據傳輸。低成本，高性能。擴展性好，并且無需鋪設新的有線連接和部署更多的AP。適用于公司，大型倉儲，制造，碼頭等領域。

這個AP間無線組網可以使用點到點橋接，如下圖：

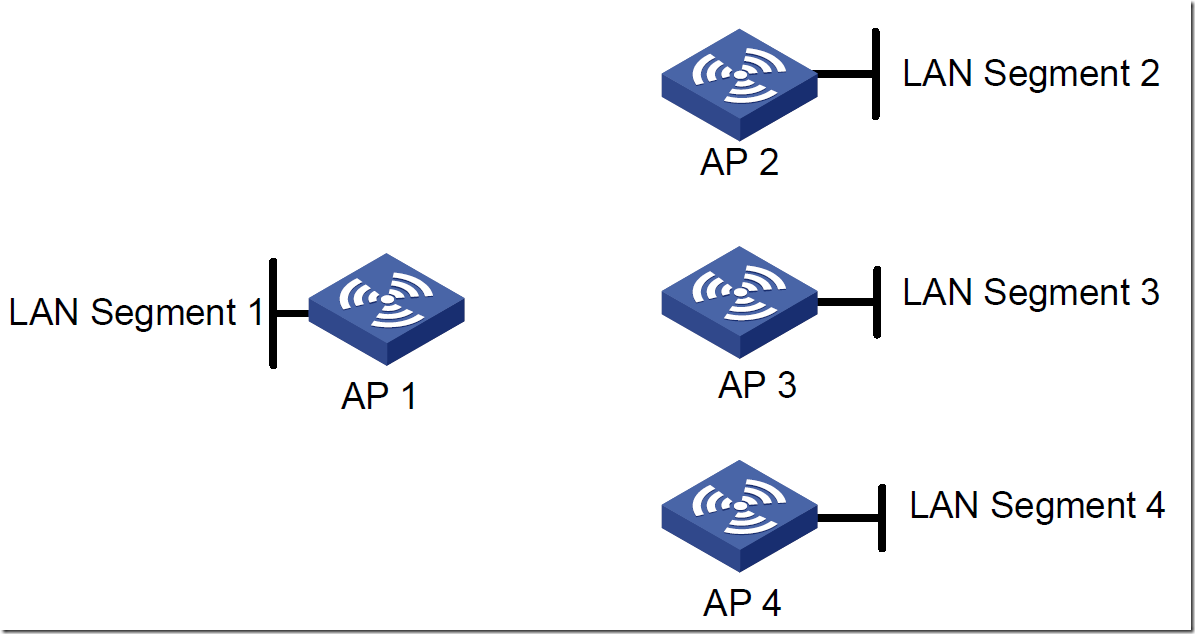

也可以點到多點橋接，如下圖：

這兩種組網方案中，LAN Segment 1接有網線，其它AP沒有接網線，它們相當于把AP1的信號接收過來增強后再給其它WIFI終端用戶使用，在這個WIFI網絡中，你只找得到LAN Segment 1中設置的網絡共享SSID，在這兩類組網中，所有AP(包括AP1)都為終端提供WIFI服務。

一、準備組網：

1、兩個支持WDS的AP，我們公司用的是兩臺H3C WA2620i-AGN。

2、其中AP1已經可以正常提供WIFI服務。

3、在安放AP2的地方最少能接收到一點AP1的WIFI信號，不然沒戲。

4、配置順序如下：

先設置有網線的AP1：1)射頻信道固定，比如5G信道為153，2.4G停產為13。2)無線服務中WDS配置(需要事先知道AP1的MAC地址)。3)開啟對應射頻模式下的WDS。

再設置無網線的AP2：1)射頻信道固定，比如5G信道為153，2.4G停產為13。2)無線服務中WDS配置(需要事先知道AP2的MAC地址)。3)開啟對應射頻模式下的WDS。

二、設置AP1(WEB方式設置)

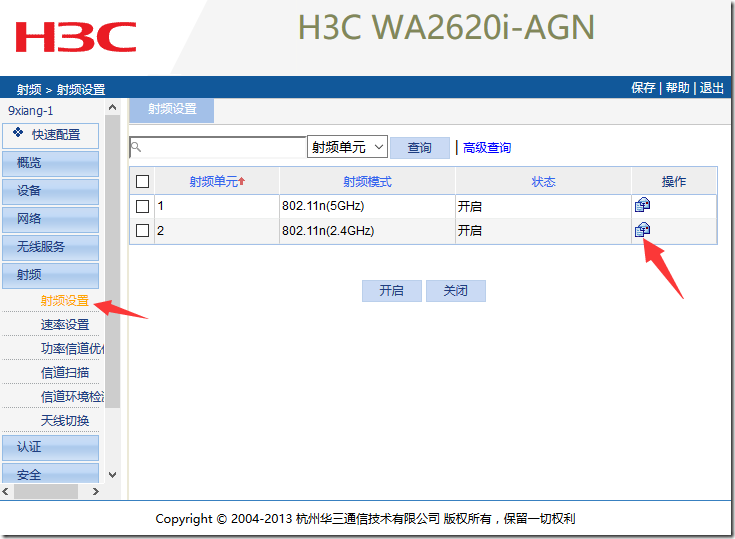

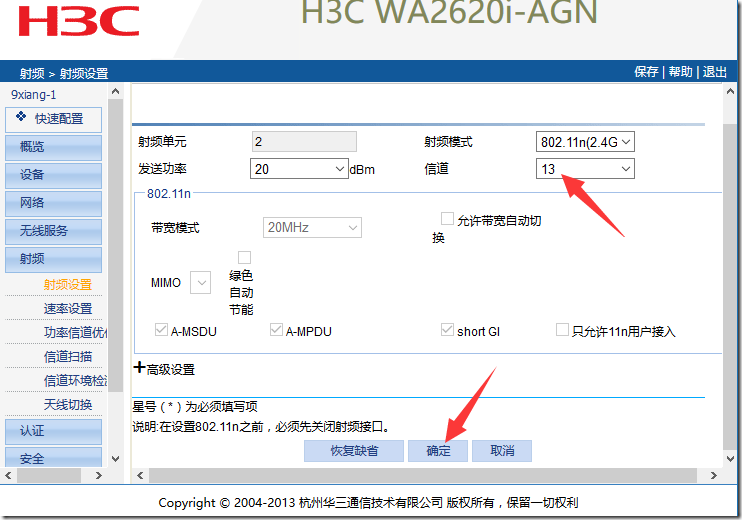

1、登陸AP1，設置固定信道(H3C WA2620i-AGN默認登陸信息為：192.168.0.50，admin，h3capadmin，可以電腦和ap網線直連，但需要手動設置電腦IP在192.168.0.X網段)

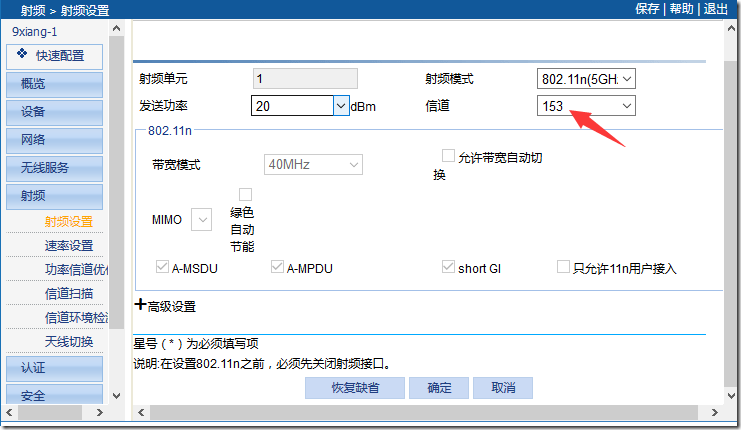

另一個5G的設置為153，只設置一個也可以

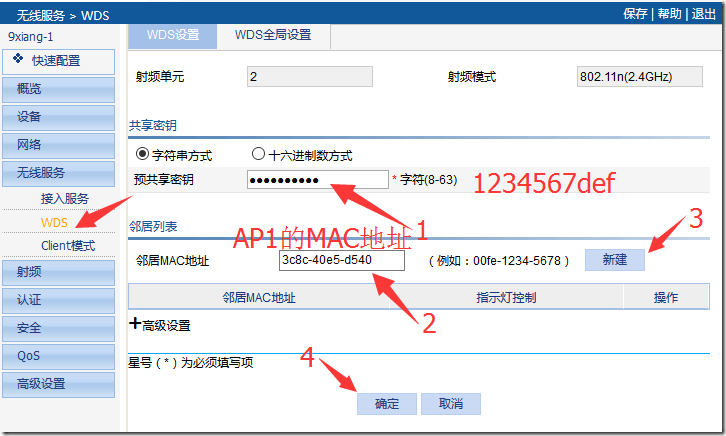

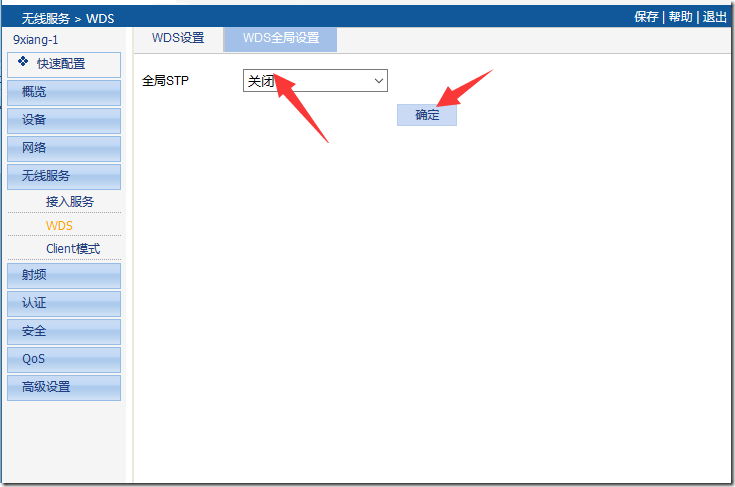

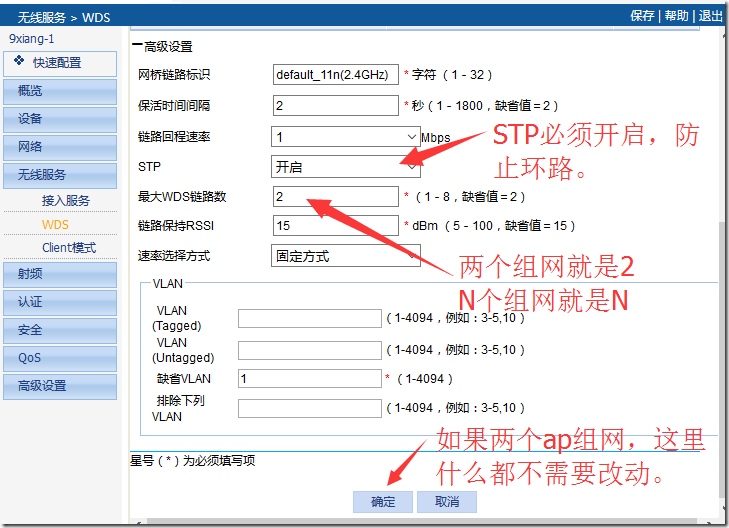

2、設置WDS

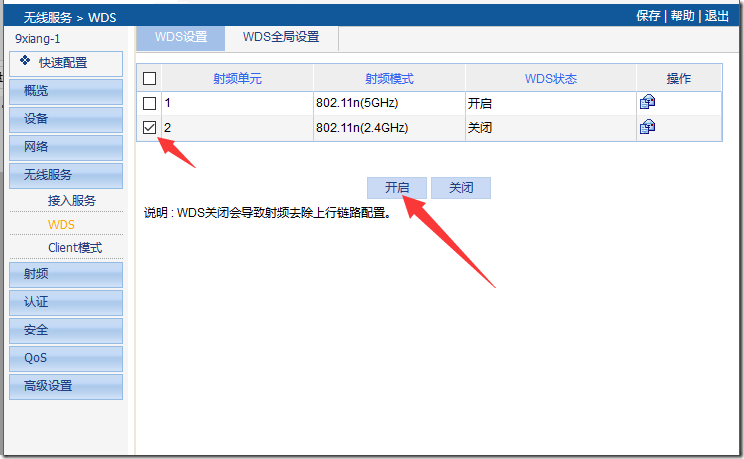

啟動WDS

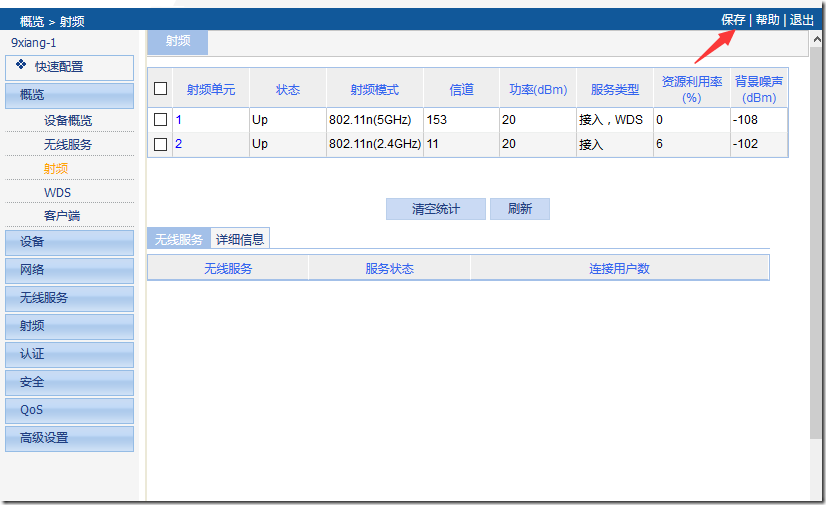

3、設置成功后，查看服務情況

4、最后保存(不然，一掉電，剛才的設置就沒有了)

三、設置AP2(WEB方式設置)

1、登陸AP2，(H3C WA2620i-AGN默認登陸信息為：192.168.0.50，admin，h3capadmin，可以電腦和ap網線直連，但需要手動設置電腦IP在192.168.0.X網段)配置好這個路由器的IP地址(略)

2、其它步驟同AP1，僅在下圖時把AP1的MAC地址換成AP2的。

AP的MAC地址獲取兩法：

1、telnet到AP，輸入命令：dis device manuinfo回車后，得到的MAC_ADDRESS后的內容就MAC地址。

2、在windows中win+R鍵輸入cmd回車，在命令行中，ping 192.168.0.50(路由器IP)，再輸入命令：apr -a回車，找到回顯中192.168.0.50后的MAC地址。

四、都設置好了后，把AP2拿到會議室，插好電源，等1分鐘，路由器啟動成功，且指示燈變?yōu)榫G色時就和AP1 WDS連接好了，再用手機連接WIFI，找到AP1上設置的SSID名字，看到信號不再是以前那么弱了，說明AP2已經WDS配置成功。
