網線有兩種做法，一種是交叉線，一種是平行線。

交叉線的做法是：一頭采用568A標準，一頭采用568B標準 平行線的做法是：兩頭同為568A標準或568B標準，（一般用到的都是568B平行線的做法） 568A標準：綠白，綠，橙白，藍，藍白，橙，棕白，棕 568B標準：橙白，橙，綠白，藍，藍白，綠，棕白，棕 你可以注意下，兩種做法的差別就是橙色和綠色對換而已。
如果連接的雙方地位不對等的，則使用平行線，例如電腦連接到路由器或交換機。如果連接的兩臺設備是對等的，則使用交叉線，例如電腦連接到電腦 。

篇一 : 6類線水晶頭做法 6類線接法圖解

6類線水晶頭做法 6類線接法圖解

做一條3米的網線，直接根據網線上標明的數值，選取3米即可了，一般6類網線都帶米數。

1、使用工具取下1厘米左右的外皮，用于拉出內部的銅線。

2、將兩端的外皮向后用力推，銅線和十字架一起向外拉，一拉一推即可將網線拔出來了，預留1厘米，至少要拉出來3-5厘米，然后像這樣固定住外皮，因?yàn)殂~線很硬，所以固定好后，外皮就沒法復原了。

3、用鉗子剪掉十字骨架部分，然后開始理線序：

橙白、橙、綠白、藍、藍白、綠、棕白、棕

4、也就是這樣，理線的時候用力將線拉直，手法是用拇指指甲配合食指將線刮直，這時候線末端是彎的，然后雙手一起用力，將線拉直壓緊，這1步需要多多練習，一般做十多個頭子即可熟練掌握了。

5、達到這個效果后，用鉗子，剪掉最上部彎曲的部分，只留下根部5-10毫米即可了。上圖留得稍微有一些長，另外一頭我留得比較短，做出來效果就好很多。

6、6類水晶頭是兩部分，1個是固定線序的輔助頭，另1個就是水晶頭部分了。

7、套上輔助頭的效果，這時候注意一定要檢查線序，決定成敗的關鍵就在此時

8、然后套上水晶頭外部，注意檢查輔助頭和線是否頂?shù)阶罾锩媪?，如果上面安裝輔助頭后部的余線剩余太多，超過了10毫米就會導致輔助頭頂不到最里面，導致壓線失敗。這時候如果留太長也不需要拔出來剪掉，輕輕拔出輔助頭再插入，多插幾次即可的。

9、然后就插入壓線鉗壓頭子。

10、完成之后，用儀器測試一下是很有必要的，能發現線序是否錯位，信號傳輸是否中斷。

篇二 : 網購裝修經驗之 家庭網絡布線、制作六類線水晶頭

網絡布網在家裝中是最容易忽略的項目，因?yàn)榇蠖鄶?shù)人都覺得麻煩，打算用無線來布網。誠然，無線網絡布網非常方便，但是無線網絡的先天不足和有線網絡比起來，始終都擺不上臺面。大多數人都是在無線與有線的差距在日常生活中慢慢體會到后，才知道有線才是王道。而這時候房子裝修好了再布線就不現實了。（非專業人士個人總結，歡迎專業人士吐槽拍磚）
無線的優點就一個，就是無線，那就看看關鍵的無線的缺點：


穩定性較差，特別是無線路由大幅度降價后加價都買得起用得起，造成2.4G頻段污染嚴重。

速度太慢，特別是隨著越來越多的人喜歡看高清電影，無線的傳輸速度就體現出瓶頸了，局域網情況下wifi傳輸速度雙向無線看720p還行，單向無線看1080p就會有卡頓，原盤就不能看了。5G頻段雖然能一定程度上改善這種現象，但是體驗起來還是會各種蛋疼，并且設備開銷會很高。

信號差，信號直接關乎傳輸速度，現在的無線路由穿透力因?yàn)槭艿椒砂踩纫?guī)定，功率都不高，無論你是8天線還是1天線，實際覆蓋面積和信號強度是不會發生翻天覆地的變化的。只是能在信號較低的情況下提供更穩定的速度。并且通過不同數據走不同頻段能夠一定程度上改善覆蓋面積和傳輸速度。在我看來就2個字，雞肋，1根比2根差，2根比3根差的時候我也遇到很多次了。

干擾，無線路由會對同樣使用2.4G的無線鼠標無線耳機無線電話造成干擾。

有線缺點就一個，就是要布線埋線，而相對無線，有線的優點：


傳輸速度快，100兆傳輸速度實際可達10MB/S，千兆可達100MB/S，而54M的無線實際只有3MB/S最多，300M實際也不會超過300/2/8=18.75MB/S的理論值，并且開啟加密后速度還會降低（不要告訴我你不怕別人蹭網）。

安全穩定，有線不怕蹭網，有線穩定并且不掉線。特別是書房客房，電視機背后等固定需要網絡的地方，布設好一根網線后，即插既忘。不像無線在更改網絡密碼后每個設備都需要更改一次進行匹配。

一、布網思路

1、確定未來幾年幾十年網絡使用強度及種類
常見的網絡客戶端有PC、HTPC、電視、游戲機、高清機、NAS、監控，強度直接上千兆不解釋。

2、規劃出網絡主干節點位置
光貓/ADSL貓、路由器、交換機、NAS

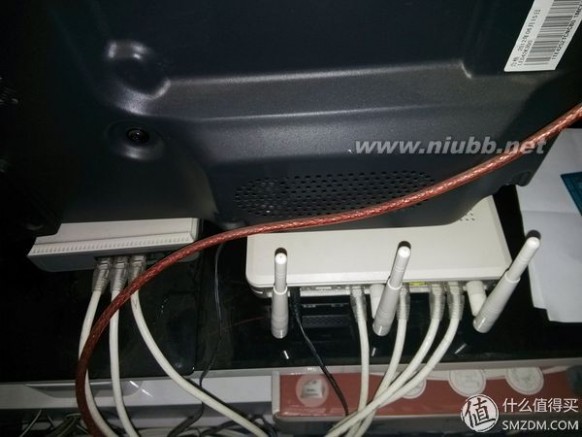

↑路由及擺放位置（旁邊是交換機，做雙播用的）

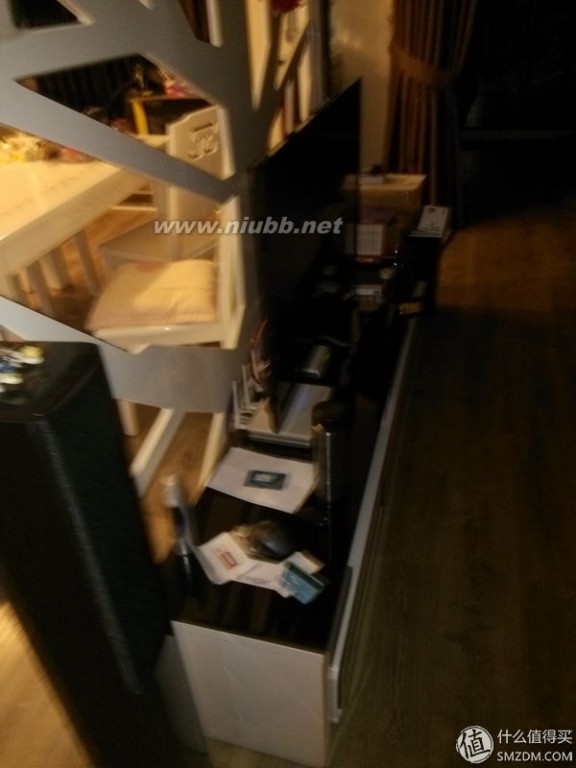

↑客廳

3、規劃網線走位
盡量不拐彎，盡量遠離強電，盡量不走床下面

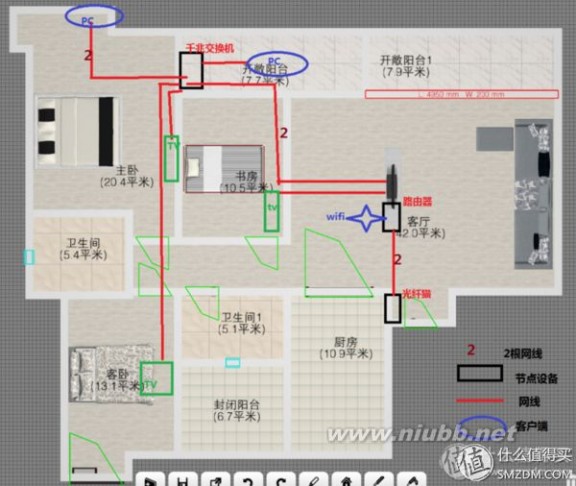

↓可以參考下我家裝修時我設計的走線圖：


路由位置和交換機位置首先確定。光貓一般是不能移動的，因?yàn)楣饫w線在弱電箱里面，路由的位置以裝修時家具擺放設計為參考，盡量放在房子的中心位置并且盡量放高一些，這樣信號更好。主要的網絡節點之間布線建議布兩條。一是有一條做備份，二是以后網絡速度不夠可以做升級疊加。

↑入門處鞋柜里面的強弱電箱及光貓和5G的無繩電話

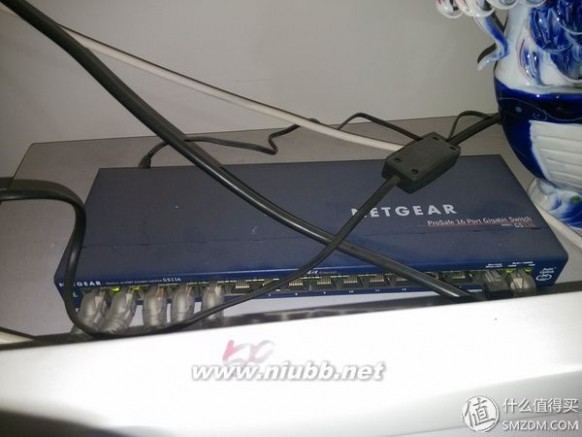

↑交換機，網件16嘴鐵盒千兆



↑放交換機的地方，沒有進行包裹處理網線管，覺得沒必要。



二、線材選料：

家庭范圍內（10M）超五非屏蔽的千兆傳輸速度可以達到50MB/S以上，六類更是可毫不客氣達100MB/S。而六類線的成本是3元一米，5類1-2元。所以直接用6類，誰用誰知道。這里多說一句，帶屏蔽網線直接忽視，因?yàn)榧矣靡皇怯貌簧掀帘尉€，二是做屏蔽需要更高的做線要求和設備要求，因?yàn)槠帘尉W(wǎng)線帶屏蔽網都很硬，做得不合符標準是會比非屏蔽慢的。七類的價格貴，對技術要求高一些，非專業的直接無視就可以了。網線大批量采購前建議買之前先買一點樣品來試試。千萬不要買到假貨。

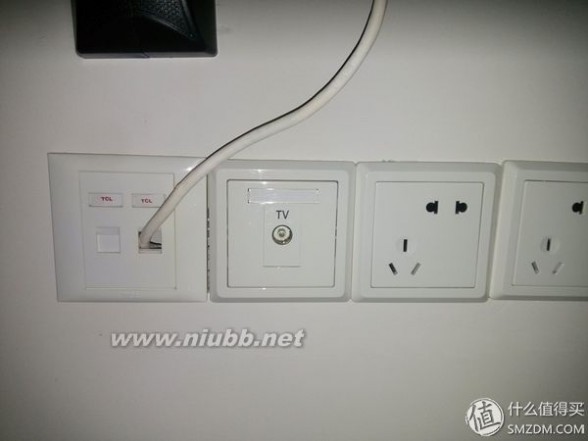

常規布線在客戶端末端是采用端子加面板的方式。而我是直接在每個末端都留夠網線長度，直接在線上做水晶頭。這樣可以節省了不少開支，要知道一個六類正品端子加面板80+，我10多個節點就要1k了，性價比實在是太低了。并且網速也不怕因?yàn)槎俗記]有做好而導致網速變慢，也要比用面板少做2個水晶頭，十個面板就是二十個：D，要知道6類做起來還是比較痛苦的。電視后面我預留長度就是電視的長，PC位置可以多留一些。

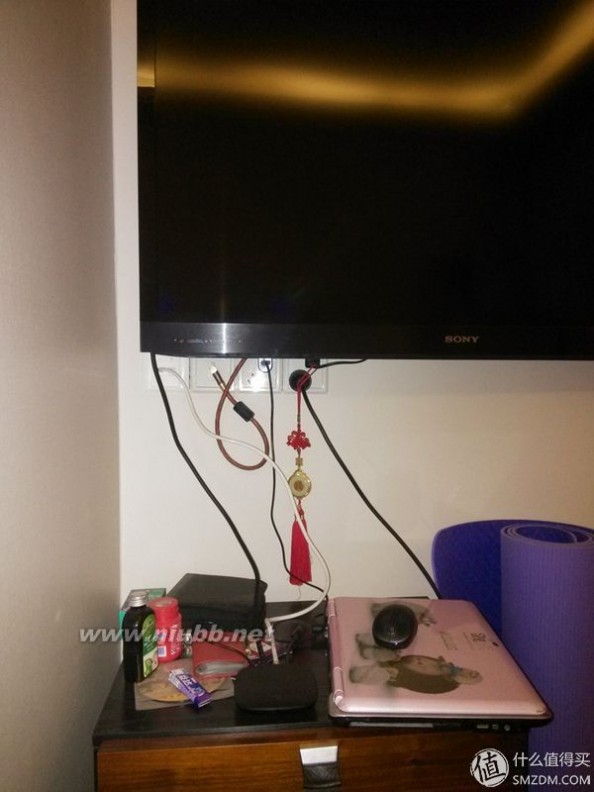

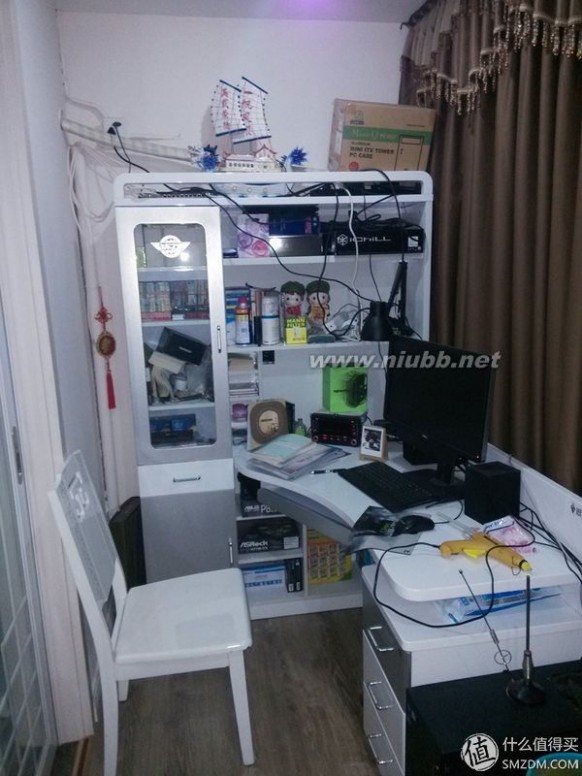

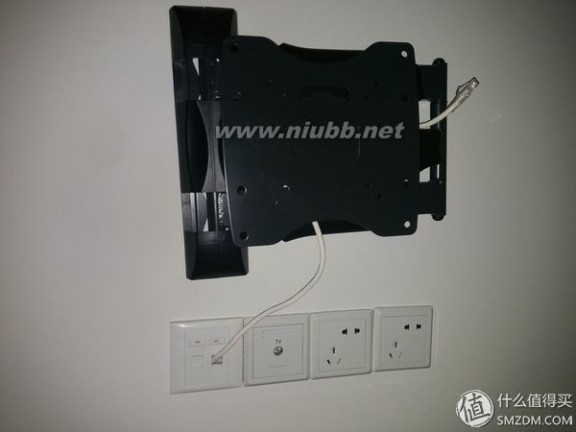

↑兒童房NB掛架和網線



一般130平的3室一廳購買100M就夠了，這樣就算不夠，停工等幾天也可以，我買了300M結果只用了不到100M，最后這200M就砸我手里，很重，全是銅，只有等以后裝房子用了。

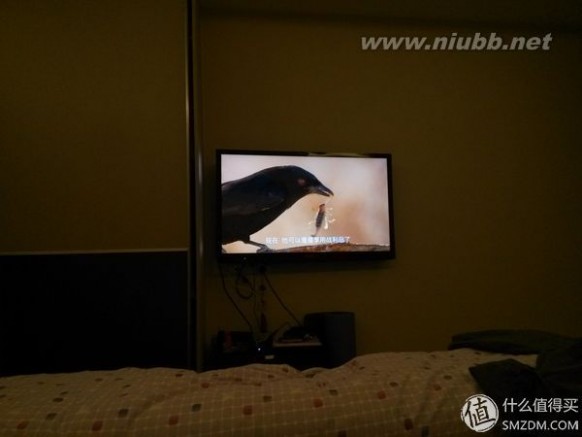

↑接高清機播放局域網SMB共享視頻（小米盒子現階段不建議購買，固件就是一坨。比HD900A差遠了）


↑小米對字幕支持不夠完美，繁體貌似亂碼，英文和簡體OK并且命名需要一模一樣，也不支持手選字幕。被HD900A秒殺啊！

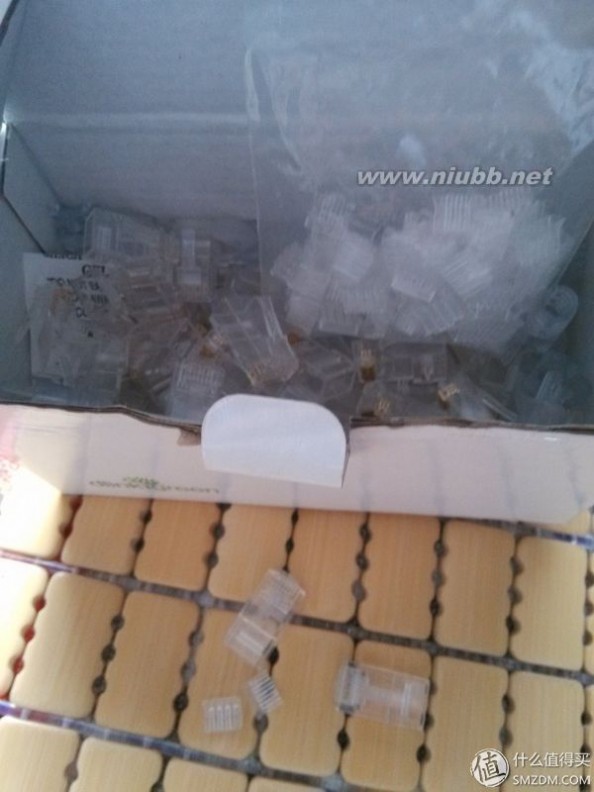

水晶頭和壓線鉗是重點。千萬千萬水晶頭要買正品的，哪怕就是小品牌。貴點也行，因?yàn)榱惥€8根銅線，加上我買的網線的還有十字抗拉伸的骨架，做水晶頭確實有點累，這是其一，而因?yàn)樗ь^質量差導致需要重新做就很蛋疼了。我買的是DLINK的正品水晶頭，帶有輔助排線的一個小頭，這樣有個好處就是線很硬也能很好的固定銅線，完全可以一次性完美插入，使水晶頭壓制效率提高，并且網速也很好，內網拷貝數據刷刷的90MB/S左右（硬盤瓶頸）。我一共做了30多個頭子，只有一個頭子有問題（其實是我排錯了線序：p）。這個成功率我完全可以接受了。
有線解決了，再就是關于無線了。實際使用中，我的N16無線能夠覆蓋到主要的上網區域（主臥），信號強度一半的樣子，能夠正常使用，但是大多數人可能就沒這么幸運了。于是我推薦一個終極方案：千兆有線+無線路由主覆蓋+AP盲區覆蓋。
并在無線AP處用5孔插帶開關。這樣晚上睡覺可以隨手關閉，沒有輻射和光污染。
這里建議使用tp的7xx系列，美觀好用。



三、六類線水晶頭制作

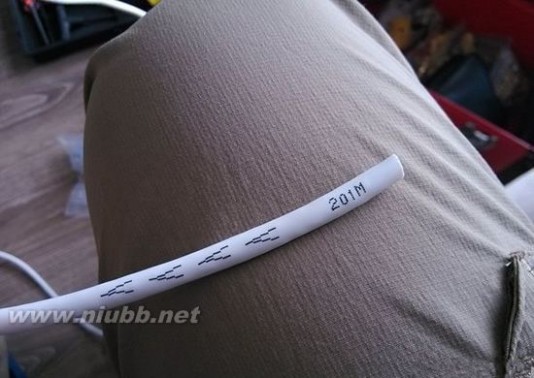

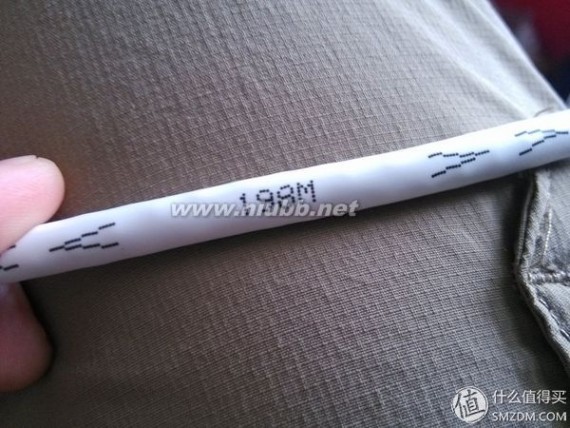

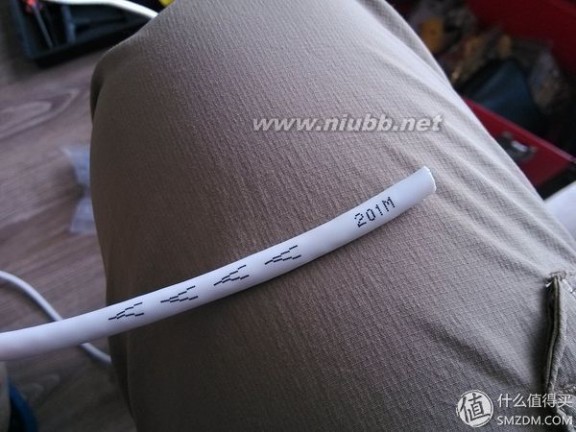

做一條3米的網線，直接根據網線上標明的數值，選取3米就可以了，一般六類網線都帶米數。

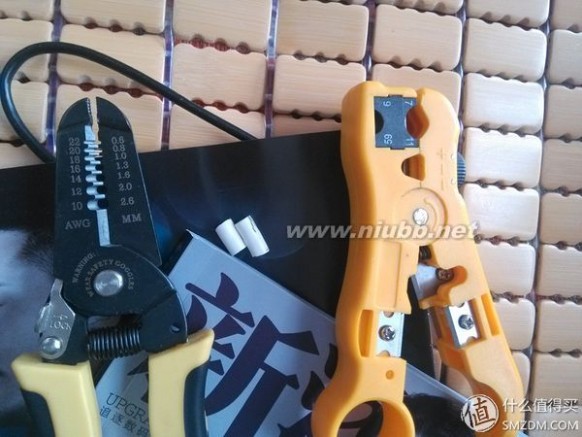

↓使用工具取下1厘米左右的外皮，用于拉出內部的銅線。

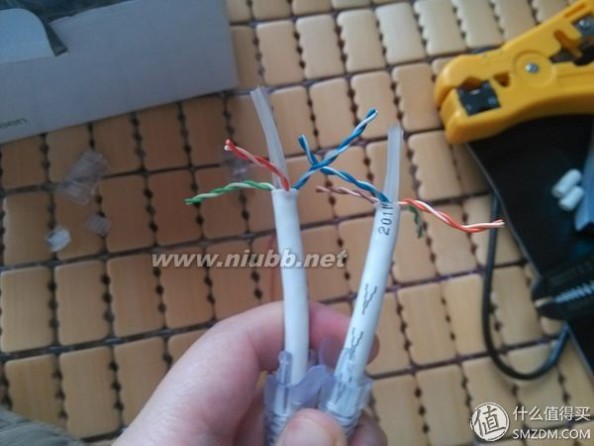

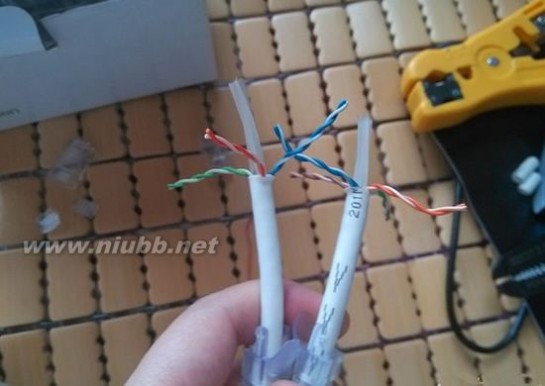

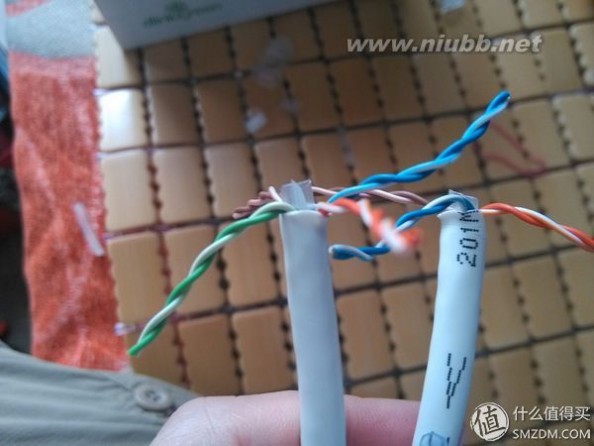

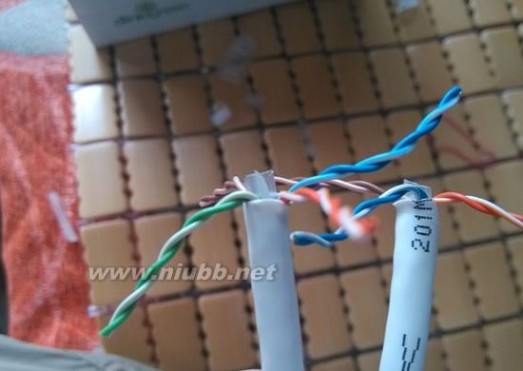

↓將兩端的外皮向后用力推，銅線和十字架一起向外拉，一拉一推就可以將網線拔出來了，預留1厘米，至少要拉出來3-5厘米，然后像這樣固定住外皮，因?yàn)殂~線很硬，所以固定好后，外皮就沒法復原了。


用鉗子剪掉十字骨架部分，然后開始理線序：
橙白、橙、綠白、藍、藍白、綠、棕白、棕

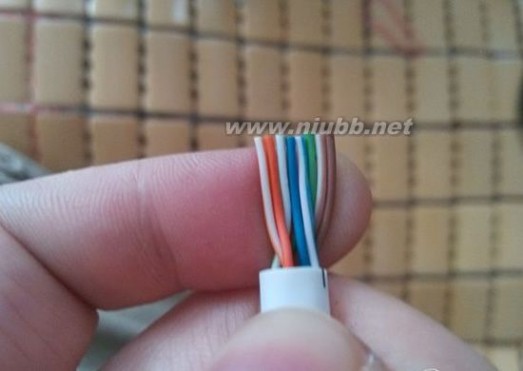

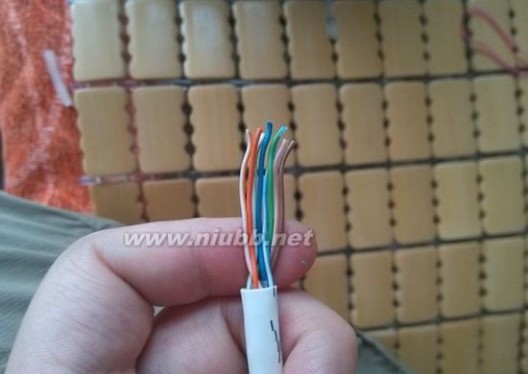

↑也就是這樣，理線的時候用力將線拉直，手法是用拇指指甲配合食指將線刮直，這時候線末端是彎的，然后雙手一起用力，將線拉直壓緊，這一步需要多多練習，一般做十多個頭子就可以熟練掌握了。

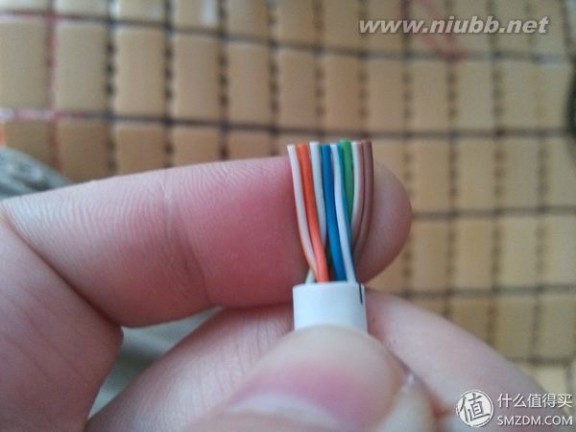

↑達到這個效果后，用鉗子，剪掉最上部彎曲的部分，只留下根部5-10毫米就可以了。上圖留得稍微有一些長，另外一頭我留得比較短，做出來效果就好很多。


↑六類水晶頭是兩部分，一個是固定線序的輔助頭，另一個就是水晶頭部分了。

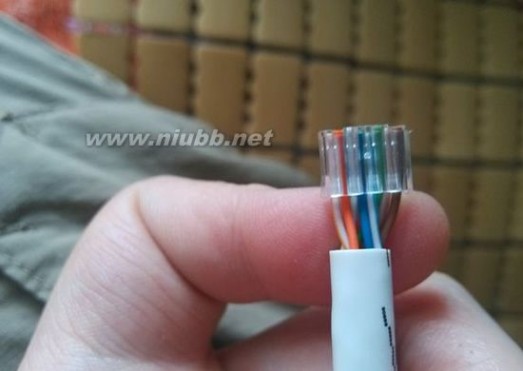

↑套上輔助頭的效果，這時候注意一定要檢查線序，決定成敗的關鍵就在此時。
Ps：上次裝修我做50多個，在這里就檢查出了5次排序錯誤。

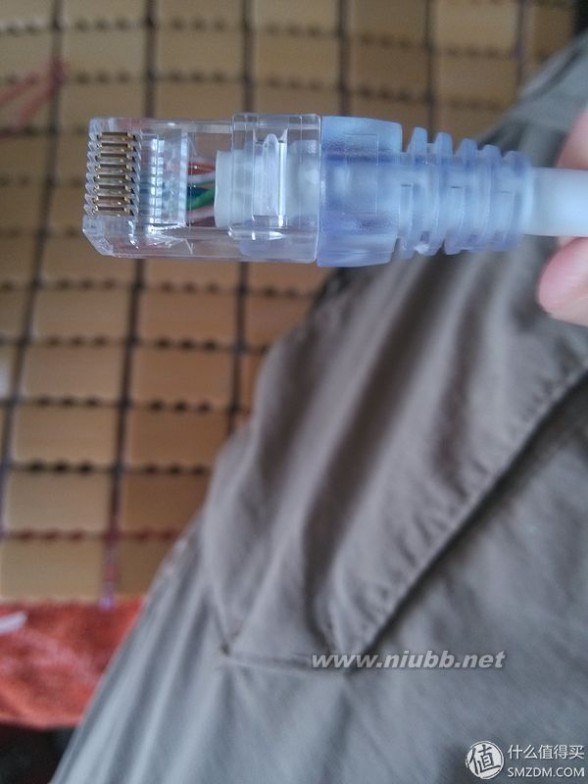

↑然后套上水晶頭外部，注意檢查輔助頭和線是否頂?shù)阶罾锩?/strong>了，如果上面安裝輔助頭后部的余線剩余太多，超過了10毫米就會導致輔助頭頂不到最里面，導致壓線失敗。這時候如果留太長也不需要拔出來剪掉，輕輕拔出輔助頭再插入，多插幾次就可以的。

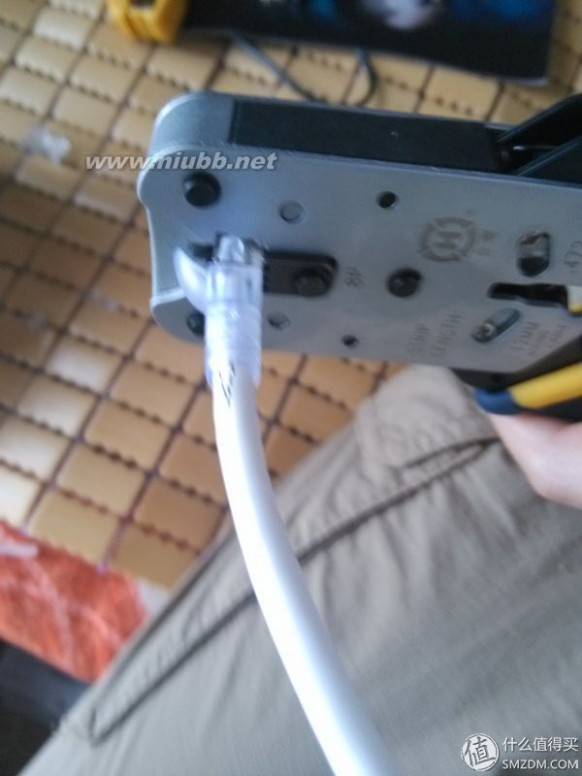

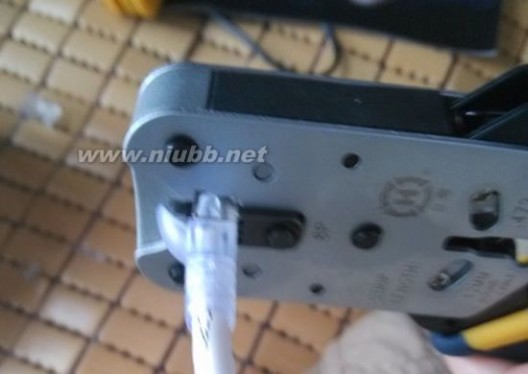

↑然后就插入壓線鉗壓頭子。

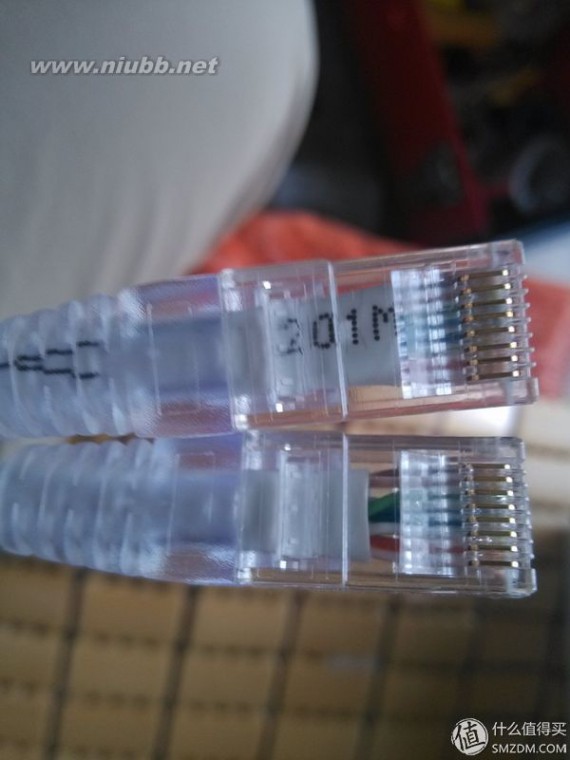

↑我最終的制作效果，上面就比下面做得好一些，裸露的線越少，頭子就能壓得越穩。

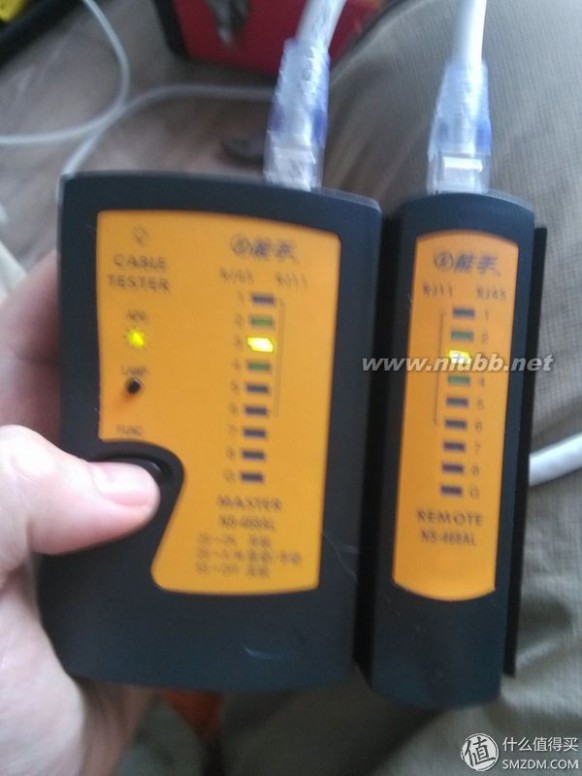

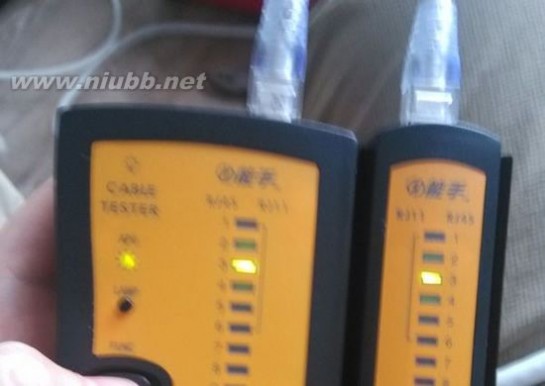

↑做好了，完美。用儀器測試一下是很有必要的，能發現線序是否錯位，信號傳輸是否中斷。

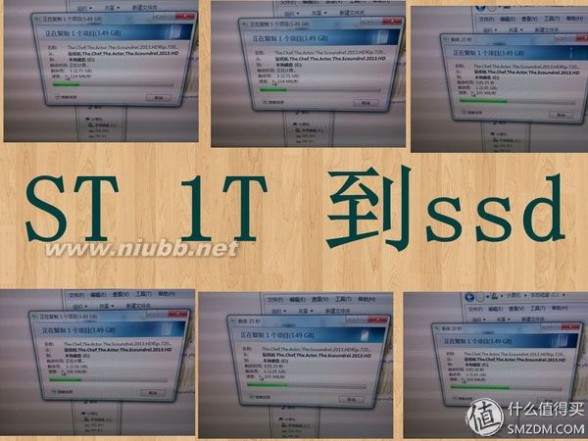

↓當然實際的千兆交換機下的速度還是需要測試的100MB/S是完全沒問題的。跪拜把超五～

篇三 : 五類線接法

將水晶頭的尾巴向下(即平的一面向上)，從左至右，分別定為1 2 3 4 5 6 7 8 ，以下是各口

線的分布

T568A線序

1 2 3 4 5 6 7 8

綠白 綠 橙白 藍 藍白 橙 棕白 棕

T568B線序

1 2 3 4 5 6 7 8

橙白 橙 綠白 藍 藍白 綠 棕白 棕

在整個網絡布線中應用一種布線方式，但兩端都有RJ-45 plug 的網絡聯線無論是采用

端接方式A，還是端接方式B， 在網絡中都是通用的。雙絞線的順序與RJ45頭的引腳序號

--對應。10M以太網的網線使用1，2，3，6編號的芯線傳遞數據，100M以太網的網線使用

4，5，7，8編號的芯線傳遞數據。為何現在都采用4對(8芯線)的雙絞線呢？這主要是為適

應更多的使用范圍，在不變換基礎設施的前提下，就可滿足各式各樣的用戶設備的接線要求。

例如,我們可同時用其中一對絞線來實現語音通訊。

100BASE-T4 RJ-45對雙絞線的規定如下：

1、2用于發送，3、6用于接收，4、5，7、8是雙向線。 1、2線必須是雙絞，3、6

雙絞，4、5雙絞，7、8雙絞。
