今天小編給大家說下這款面板AP在辦公室上安裝的詳細情況,原來辦公室是全是有線上網?,F(xiàn)在公司想給辦公室做個無線覆蓋還有不改變原有的有線網絡,無線有線一起用。還有要安裝簡單,不用大改造的要求。像這種要求的我們很快就想到咱們面板AP,公司還反映“原來的部分網絡插口有問題,老出斷網。端口動一下或擺動到某個一定位置才可以上網。”既然這樣我們就開始行動吧,順便看下是什么原因?
先來拆下有問題的插座,看看情況:接線沒有什么問題,網線沒有松動。再看下網絡端口

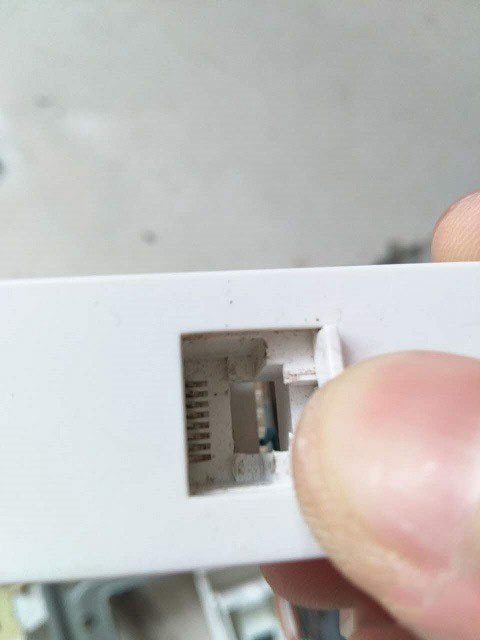

問題我們看到了,網線針線已經壓低了,網線插上去肯定會接觸不良,難怪說要端口動一下或擺動到某個一定位置才可以上網,其實檢查也是很簡單的。后面換了一個新模塊,就可以正常使用了。

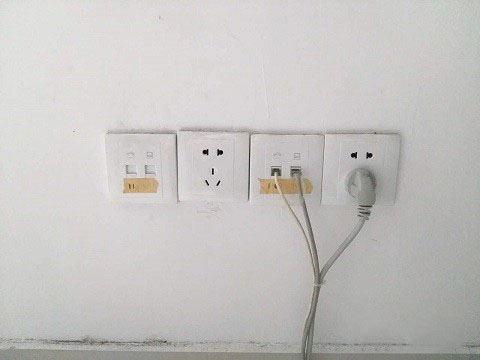

上面的是開始的一個小插曲,下面才是我們主要的部分,先來看下辦公室需要改造的位置吧,上圖

嗯,很平常的安裝方式,常見。
根據現場的情況,出來的網線還有電話線長度判斷(不能拉長,固定了),只能改中間的那個網絡插版。展示下我們等會要用到的面板AP還有工具,排好隊先

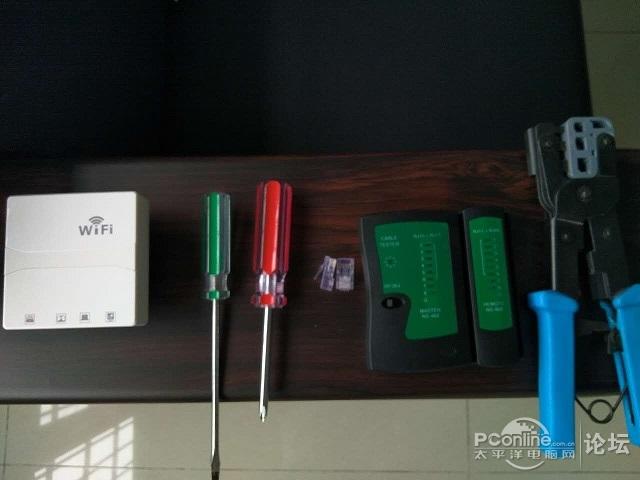

一個面板AP,兩把螺絲刀,兩個水晶頭(一個備有),一個測線器,一把網線鉗。感覺應該夠了咱們的面板AP也要亮個相

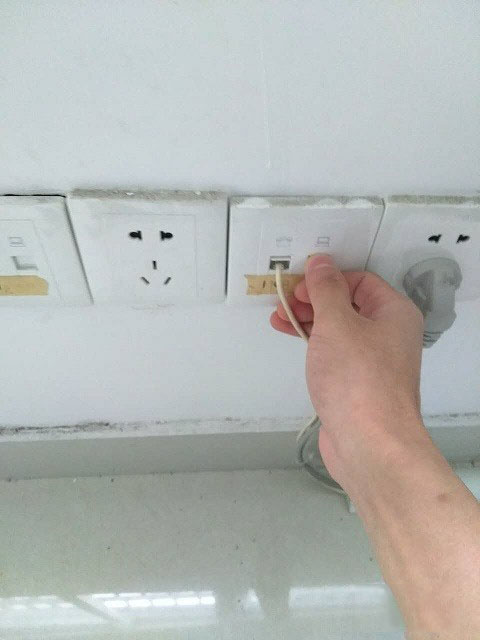

好啦,開始動手啦,把網絡插板拆下來先,拔下網線還有電話線。

用一字螺絲刀把蓋子撬出來

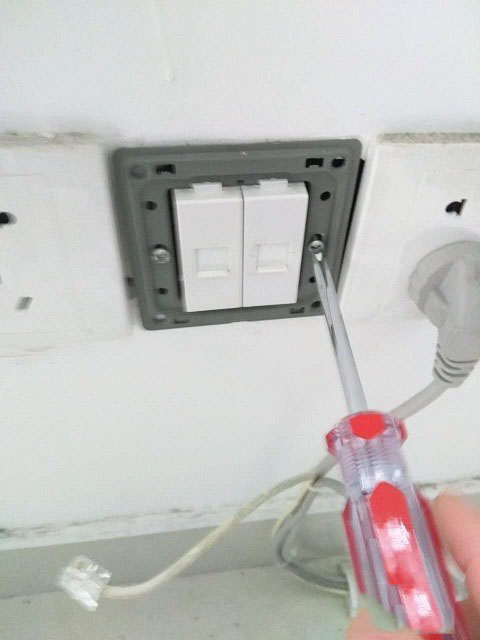

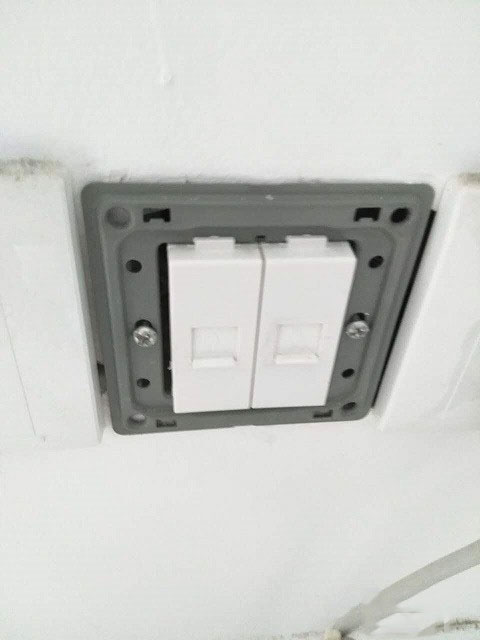

再用十字螺絲刀把插座拆出,螺絲不能亂扔啊,等會還要用的。放好一邊

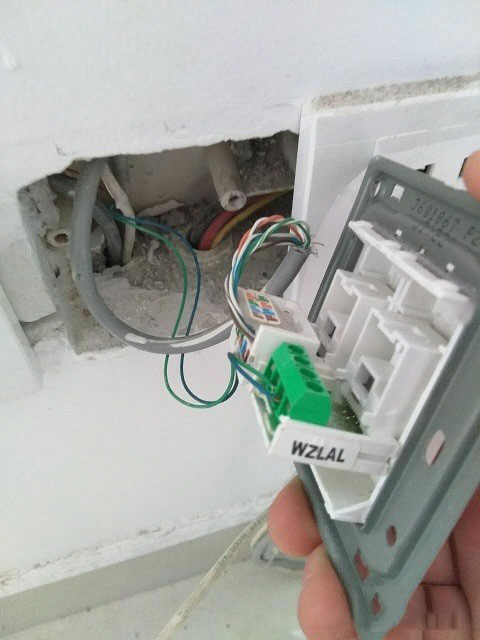

來看看里面是怎么樣的

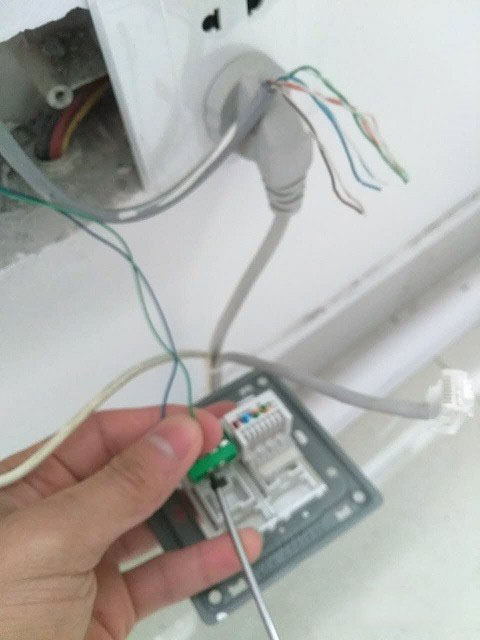

網線是壓線的,還有電話線。墻上的是118型的安裝底盒,只是用一邊,也是86用。把網線電話線拆下來

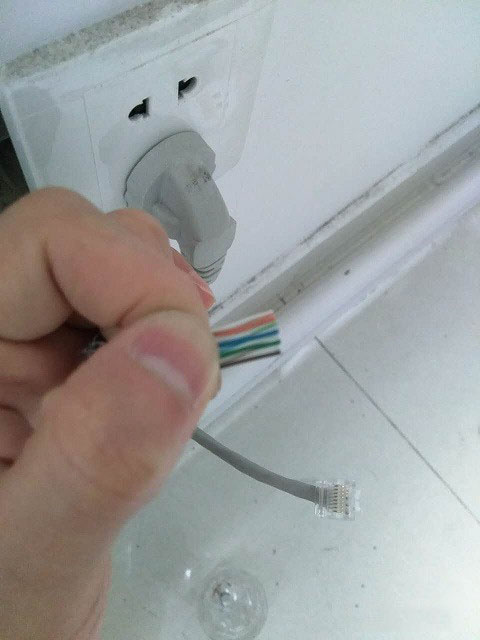

了解過咱們的面板反AP都知道背后并不是用壓線來接網線的,看來我們要做個水晶頭才行排列整齊剪線

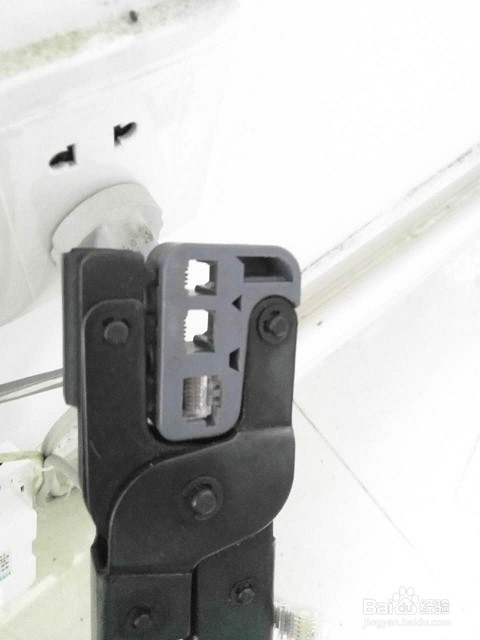

做個水晶頭,用力壓下

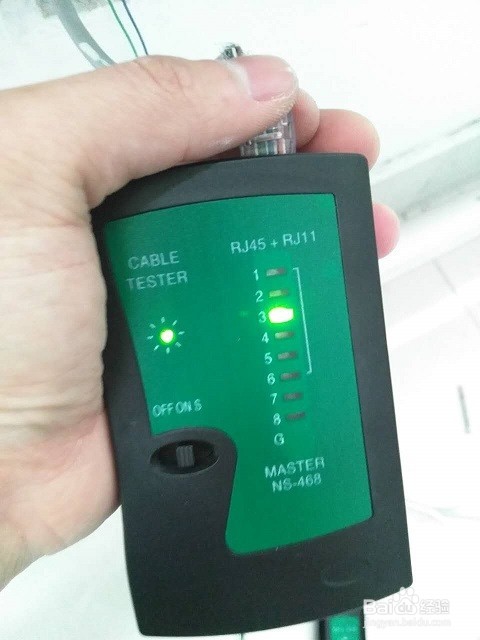

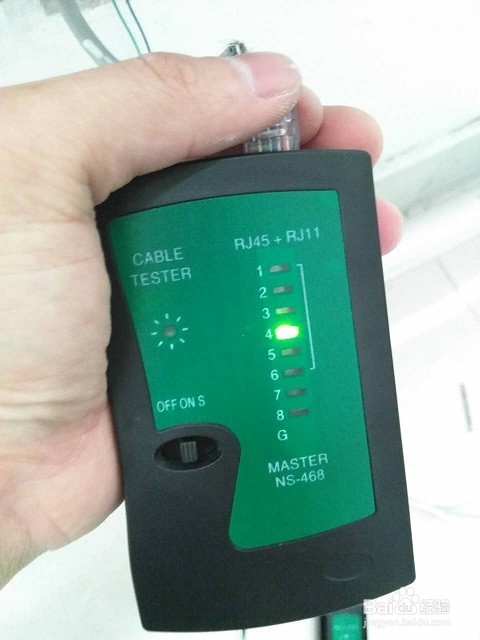

嘻嘻,線都做好了,不能忘記測下網線啊,萬一沒做好呢。來測下

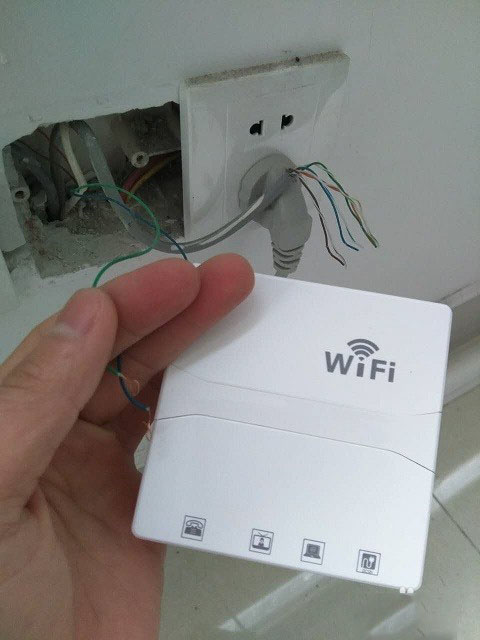

測試結果8芯對應相通,沒問題。進行下一步,下一步做什么呢?????下一步是跟我們的主角面板AP連接啦?。。。。。。?!再來正面亮個相

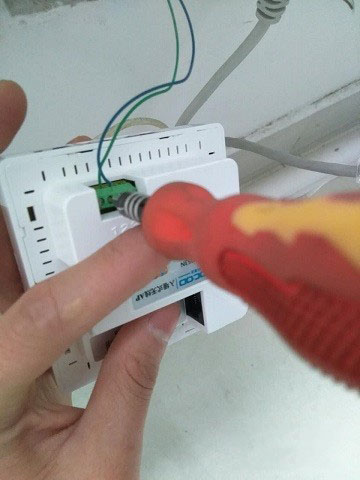

接下電話線,這里要用小的一字螺絲刀

嘻這把螺絲倒是臨時拿出來的,大家看,應該都知道這是那種一套螺絲頭的吧,可以更換多種螺絲頭的。感覺剛才的十字一字都可以不用帶上了,就這一套工具就搞定下面插下網線
