上海迅時MX網關FXO口對接OM設備IP外線

工具/原料

上海迅時OM設備，HX4E，IP話機，網線，電話線，電源

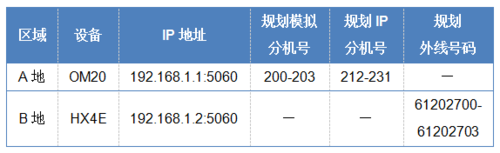

MX網關FXO口對接OM設備IP外線組網連接

登錄到OM設備配置界面

打開電腦瀏覽器，輸入OM設備IP地址，登錄到OM設備配置界面

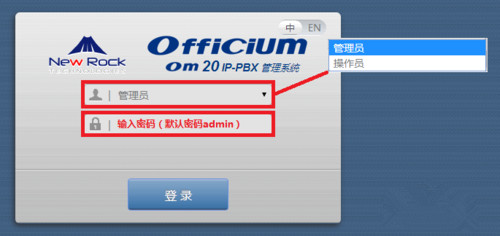

在用戶欄下拉框中選擇管理員，在密碼欄輸入密碼（默認密碼admin）

登錄到MX網關配置界面

打開電腦瀏覽器，輸入查詢到的MX網關IP地址，登錄到MX網關配置界面

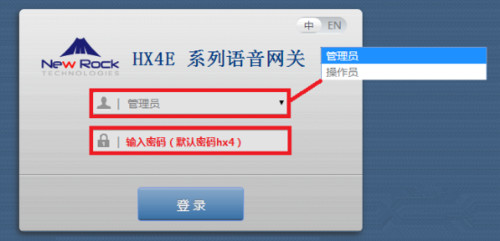

以HX4E網關為例，在用戶欄下拉框中選擇管理員，在密碼欄輸入密碼（默認密碼hx4）

MX網關配置

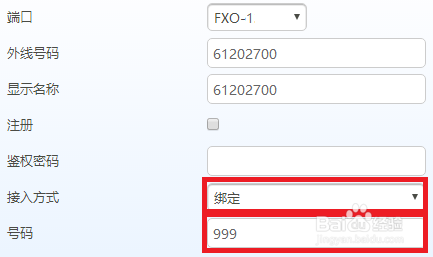

在MX網關配置界面中選擇【中繼線設置-中繼線功能】，設置FXO-1端口綁定虛擬IP外線號碼999，并保存；（FXO-2/3/4同理）

在配置界面中選擇【撥號及路由-路由表】，編寫路由，并保存

OM設備配置

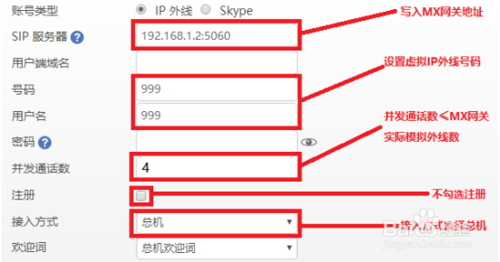

在OM設備配置界面中選擇【外線設置-SIP外線】，點擊新增，添加線路，并保存

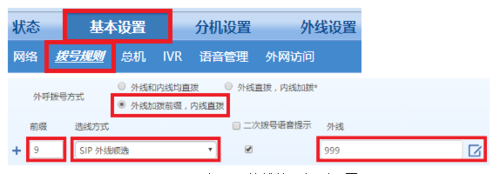

在OM設備配置界面中選擇【基本設置-撥號規則】，外呼撥號方式選擇“外線加撥前綴，內線直撥”，按照規劃MX網關模擬外線（PSTN）加撥前綴9，并保存

驗證MX網關FXO口對接OM設備IP外線是否成功

分機互撥；

分機加撥前綴9通過PSTN外線呼出；

分機加撥前綴9通過PSTN外線呼出；

注意事項

注：如上述驗證中存在問題，請檢查：1）MX網關與OM設備之間的鏈路是否能夠Ping通；

（2）OM設備的撥號規則是否設置；

（3）OM設備的SIP外線設置過程中不勾選注冊；

（4）MX網關路由編寫是否正確
