柏拉圖是為尋找影響產品質量的主要問題，用從高到低的順序排列成矩形，表示各原因出現頻率高低的一種圖表。下面小編教你怎么畫吧。

　　word2010制作柏拉圖的步驟

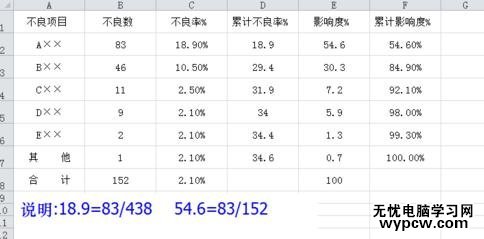

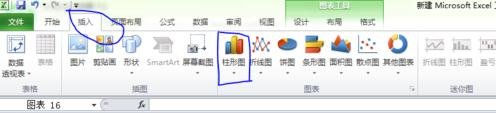

　　準備數據，把所選中的數據區域做成柱形圖，這個不難吧。

word2010制作柏拉圖的步驟圖1

word2010制作柏拉圖的步驟圖2

　　修改系列1和系列2的名稱，并把紅色柱子改成折線圖，具體做法：在圖標工具設計菜單里找到“選擇數據”然后按照下圖選好數據區域，系列2，即累計影響度，要把F1這個單元格也選上，系列1的做法同理。

word2010制作柏拉圖的步驟圖3

word2010制作柏拉圖的步驟圖4

word2010制作柏拉圖的步驟圖5

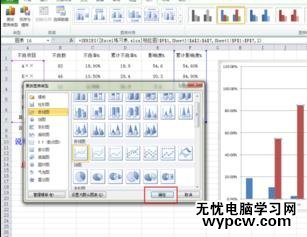

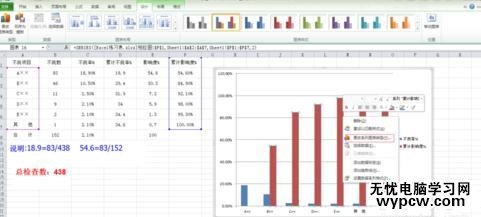

　　把累計影響率改成折線圖。先選中紅色柱子，右鍵，更改數據類型。按照圖片的步驟來吧。

word2010制作柏拉圖的步驟圖6

word2010制作柏拉圖的步驟圖7

word2010制作柏拉圖的步驟圖8

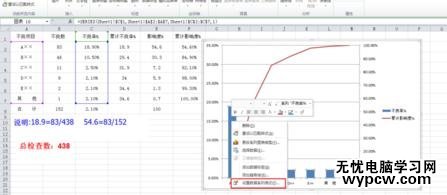

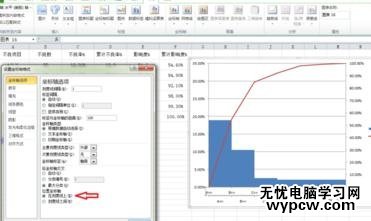

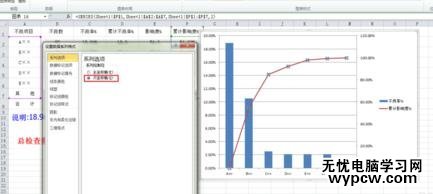

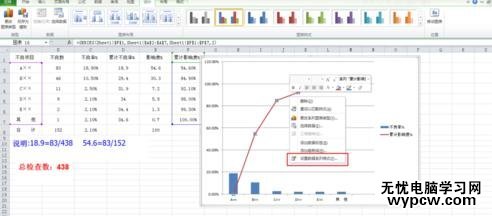

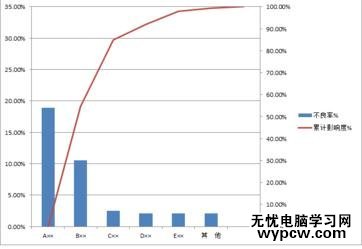

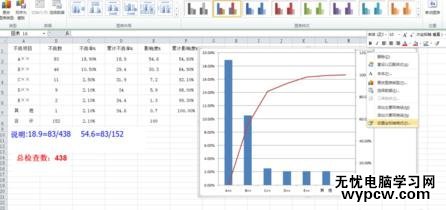

　　把折線圖的坐標修改為次坐標，并調整主次縱坐標的最大值及最小值。注意，主縱坐標的最大值設為0.35，這樣做的目的正好保證了折線圖在第一個不良項目上的拐點正好落在右上角的頂點處。

word2010制作柏拉圖的步驟圖9

word2010制作柏拉圖的步驟圖10

word2010制作柏拉圖的步驟圖11

word2010制作柏拉圖的步驟圖12

word2010制作柏拉圖的步驟圖13

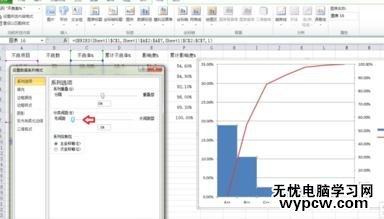

　　調整藍色柱子的分類間距。把這個數據設置為0

  word2010制作柏拉圖的步驟圖14

word2010制作柏拉圖的步驟圖15

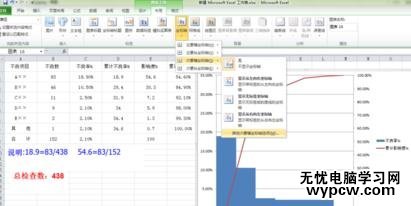

　　修改紅色折線的位置。在圖標工具里找到布局→次要橫坐標→其他。最后把次要橫坐標去掉。

word2010制作柏拉圖的步驟圖16

word2010制作柏拉圖的步驟圖17

word2010制作柏拉圖的步驟圖18

　　把數據標簽添上

word2010制作柏拉圖的步驟圖19

　　最后就是美化了，比如把字體設置成Arial格式，把不同的不良項目設置成不同顏色等，做法就是選中一個柱子，然后填充你想要的顏色。

word2010制作柏拉圖的步驟圖20
