Cad雖主要使用在平面設計領域，但是它也配置了三維繪圖功能。對于某些需要簡單三維繪圖的場合，可以方便的使用。但是有些時候，繪制了三維圖之后，為了標注或者打印的方便明了，需要使用二維圖。下面介紹在Cad中如何將三維圖轉換為二維圖。

1、首先，打開dwg文件，圖紙中有如下所示的三維圖?，F在討論得是如何將圖中選中的圖形轉換為二維平面圖。

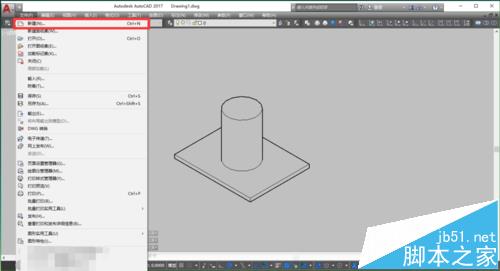

2、選擇“文件”-“新建”命令。新建一個dwg圖紙文件。并將要轉換的圖形復制到新文件中。因為二維平面圖只有一個平面，所以我們首先要調節視圖，使三維圖呈現成我們希望要的平面圖，一般來說，應是等軸測視圖中的一個。

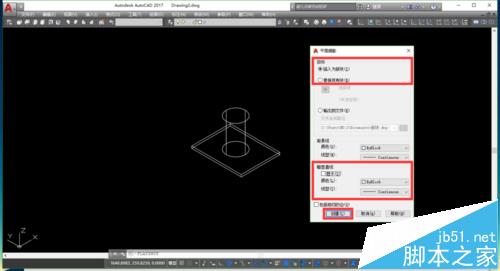

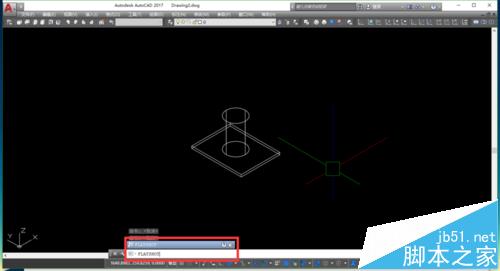

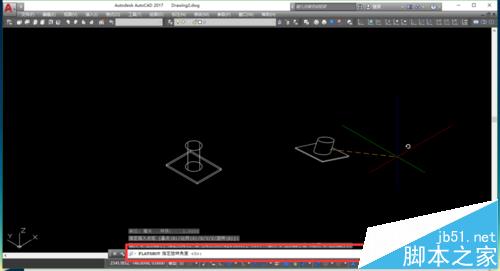

3、這個時候，命令行輸入“FLATSHOT”-“空格”。會彈出“平面攝影”對話框，選中“插入為新塊”。而“暗顯直線”是指：三維圖的隱藏線，如果需要顯示隱藏線的，可以勾選。不需要的話就取消勾選。點擊“創建”。

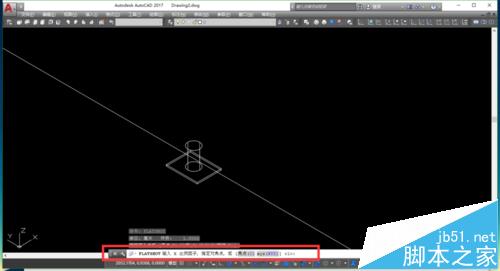

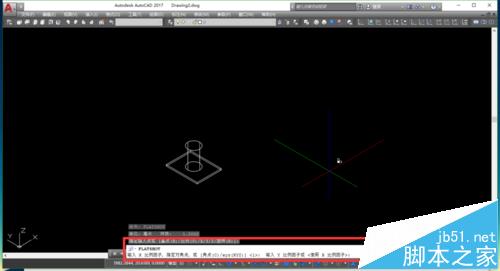

4、命令行會提示：“指定插入點”，這個時候選擇一點；命令行又會提示：“指定X比例因子”，意思是讓你指定比例，默認是1。一般直接“空格”，選默認。同樣還有Y比例因子，也默認。還會“指定旋轉角度”，默認為0，不旋轉。

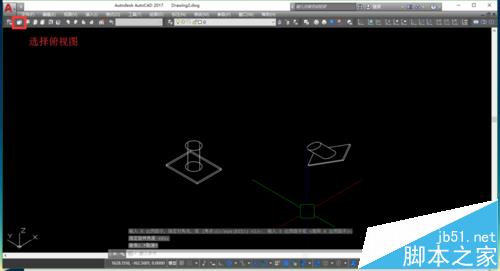

5、設置完成之后，選擇“視圖”選項卡中的“俯視”視圖。就可以了。

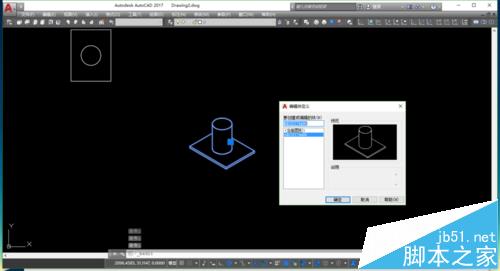

6、當視圖調整過來之后，我們雙擊轉換完成的圖形，會發現是一個塊。用快捷鍵“X”打散它，即為平面圖。

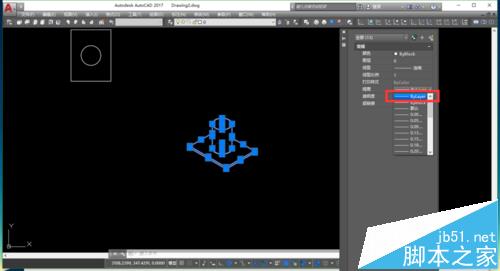

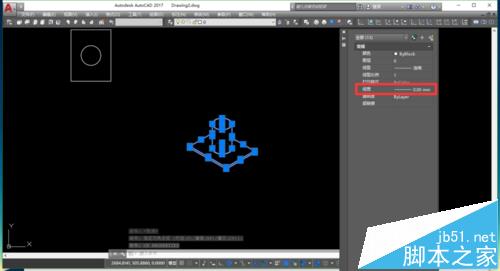

7、還有一個需要注意的問題是，采用這種方式轉換過來的平面圖，其線寬為0mm，直接用來打印會看不太清楚。這個時候建議設置線寬隨圖層“ByLayer”。

8、好了，這樣我們就在Cad中將一個三維實體轉換為二維的平面圖了?？梢苑奖愕倪M行標注和打印。

注意事項：

這個方法的原理可以理解為通過“拍照”的方式，將整張圖紙從一個觀察方向拍成了一張二維照片，這也是為什么我們要首先新建一張圖紙的原因。不然會在原先圖紙中所有的圖形都“照”下來。不利于編輯。

轉換后，應注意修改線寬
