cad的學習，上期已經詳細介紹了AutoCAD的界面、基本設置與繪圖的基本操作等。今天來繼續學習一下cad的圖層管理的問題，由于內容比較多，將分兩期介紹完成。上一期的介紹請點擊下面的鏈接查看。

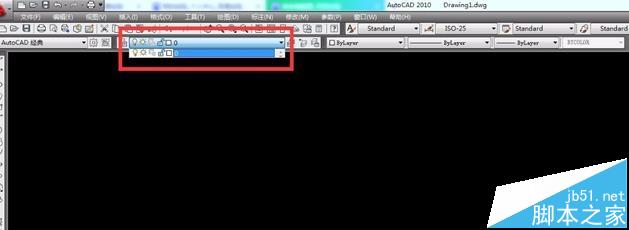

1、如下圖所示，AutoCAD上方工具欄中的默認圖形管理器有“圖層管理、顏色、線型、線寬”幾個選項，下面來依次介紹各個工具的具體使用方法。

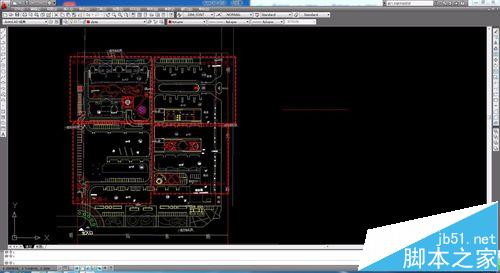

2、圖層管理工具點開下拉菜單之后會顯示圖紙內的所有圖層，并標記圖紙內所有圖層的使用狀態。使用快捷鍵“LA”可以打開“圖層管理器”，立面更詳細地顯示每個圖層的狀態。為方便介紹，下面隨意打開一張圖紙。

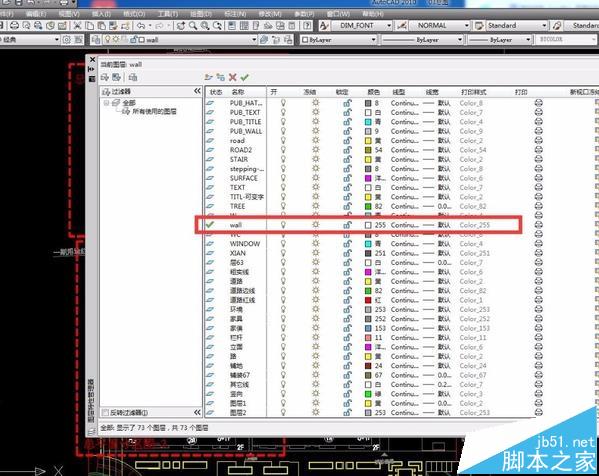

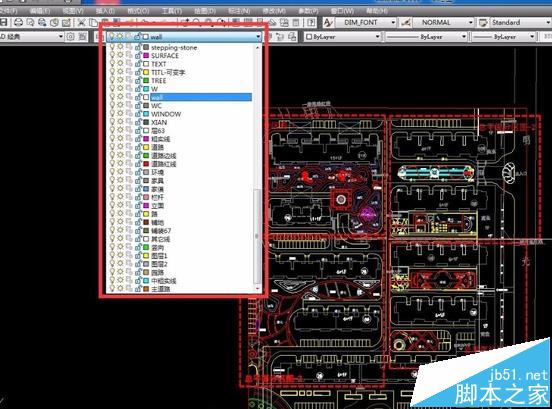

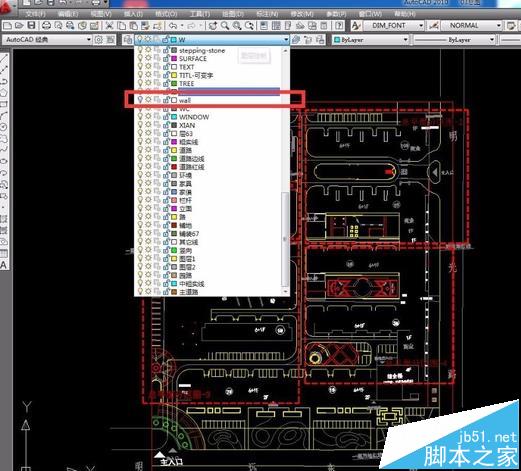

3、如下圖所示的某張建筑規劃總圖中，點開cad圖層管理下拉菜單之后，圖紙中所有的圖層都顯示出來。打開圖層管理器之后，我們可以清晰地看到每個圖層的狀態。

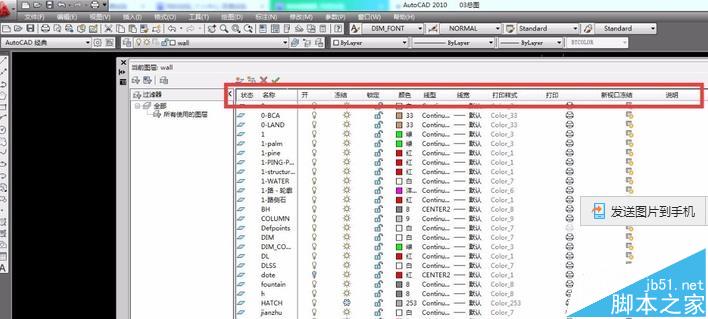

4、圖層管理器中的圖層狀態分為“狀態、名稱、開/關、凍結、鎖定、顏色、線型、線寬、打印樣式”等幾個非常常用的分類。

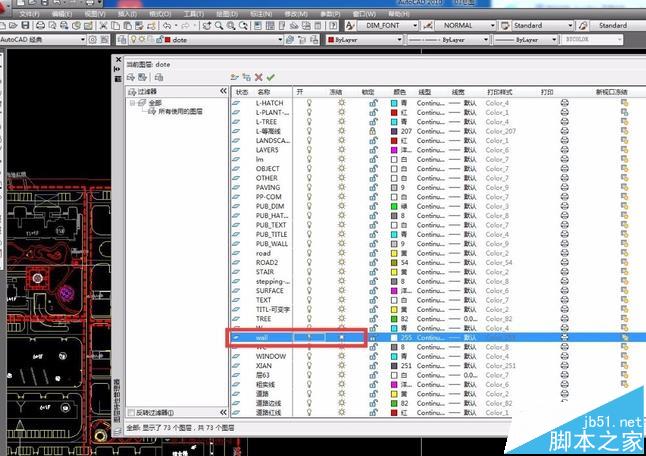

5、狀態指的是該圖層現在是否為使用狀態，如在該圖中，圖層“wall”為當前使用狀態，所以，在圖紙中繪圖的時候，每一根線、每一個圖形都是在“wall”這個圖層之下。比如在工作界面中隨意畫一根直線，選中直線后便可看到該直線是在哪個圖層中。

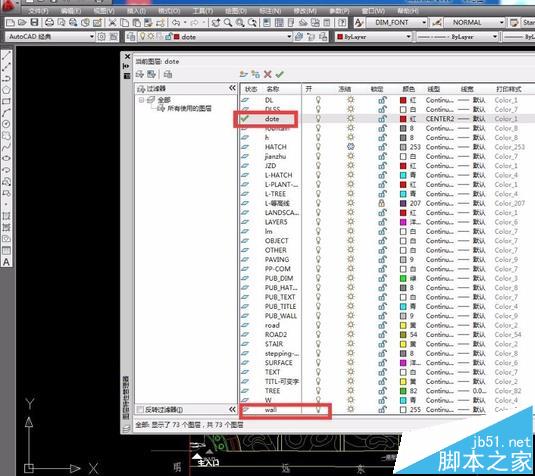

6、雙擊“狀態”下的藍色平行四邊形便可以將選中的圖層置為當前圖層。比如將“dote”置為當前。此時“wall”圖層將不再為當前圖層，“dote”圖層的狀態也由平行四邊形變成了對勾。對勾即表示“當前圖層”。

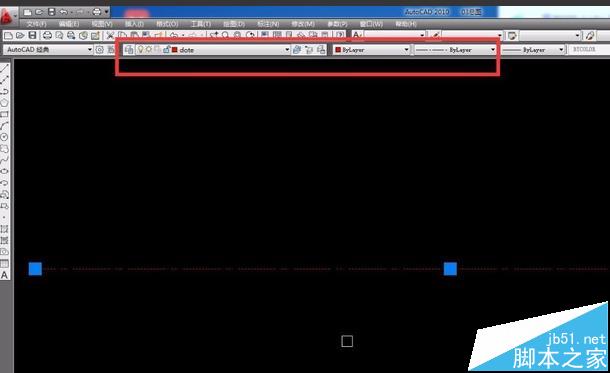

7、現在再畫一條線其圖層屬性便屬于“dote”圖層，線型也會跟隨變化。

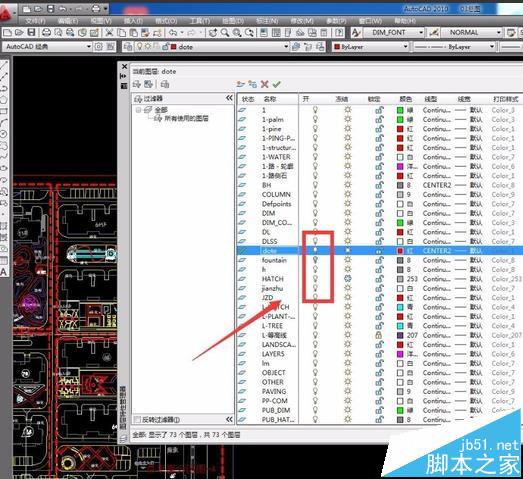

8、圖層的“開/關”則是控制該圖層開關的工具，圖標為一個小燈泡。如果該圖層為打開狀態，燈泡顯示為黃色，如果為關閉狀態，則顯示為灰色。如下圖所示。

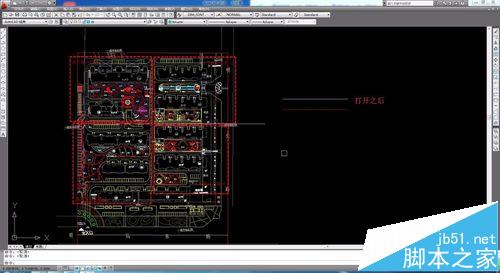

9、比如在圖層管理器中將“wall”這個圖層關閉，則剛剛畫的直線就不再顯示，重新打開之后，又能顯示出來。
