CAD中繪制圖形文件，很多情況下，并不是一步到位，往往需要間接的一些操作，所以，會經常用到“修改”命令，而修改中的“剪切”是一個較為常見的功能，怎樣使用它，使用的時候有什么小技巧呢。

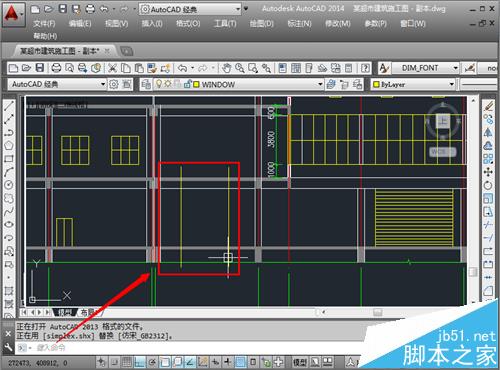

1、打開CAD，進入大繪圖空間中，繪制需要的線條，繪制完畢。如這里繪制了兩條黃色的線，但是不需要那么長，需要在相交的地方剪斷。

2、對于初學者，一般是先點擊“剪切”按鈕，然后點擊選中一條線，點擊“回車”確定作為邊界，然后點擊和它相交的線，就剪切斷了，不過這種方式這里沒詳細提及，因為效率不是很高。這里介紹高效率的方式。

3、如果是精確操作或者是不能批量操作的，就采用這里的第二步簡單方式，如果是很規則的，如這里，那就可以直接使用“欄選”，或者是“窗交”的方式，按抓鼠標左鍵，從右下角到右上角拖動鼠標，選中所有對象。

4、選中之后，會顯示一些夾點，然后點擊右方的“剪切”，激活剪切命令。

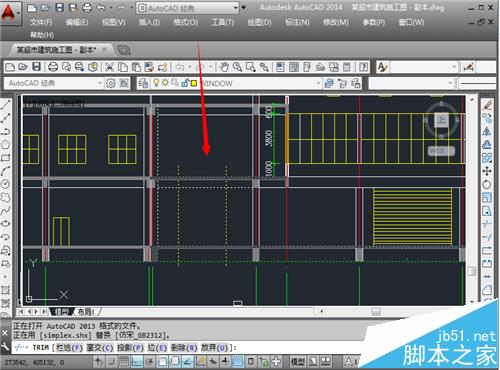

5、這里先剪切掉上方多出去的黃色的線條。

6、將鼠標指針移動到適當位置，也就是能夠選中需要剪切部分線的位置，按住鼠標左鍵不放，然后從右下角網右上角拖動，選中之后，放開鼠標，就批量的剪切完畢。

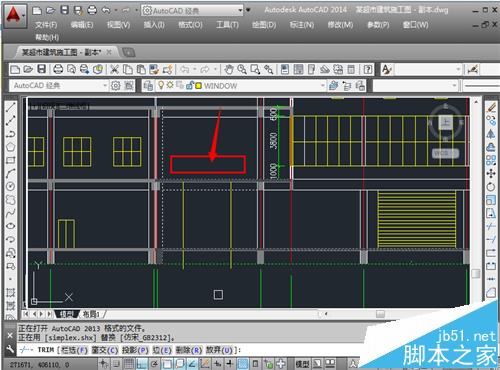

7、這里是剪切后的圖形，這個方式能夠批量的剪切某一個方向上的線條，叫高效率的完成工作。

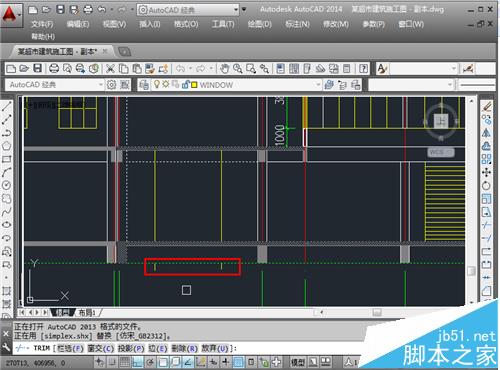

8、同理，將鼠標放到下方需要剪切的線條的位置，從右下角往右上角拖動，選中需要剪切的線條之后，放開鼠標，就剪切完畢。

9、這時候就可以剪切出需要的圖形，將不需要的線段去掉。這里并沒有講簡單的一般操作，一般剪切操作是：點擊“剪切”——然后選定最為剪裁的邊——選擇之后點擊回車確定——要求指定需要被剪裁的邊——使用鼠標點擊和它相交的線條，就可以減掉不需要的線條了。
