三視圖是觀測者從三個不同位置觀察同一個空間幾何體而畫出的圖形。用AutoCAD畫三視圖有兩種方法：一種是用二維的方法來繪制；或者先創建三維模型，然后將模型投射成三視圖。今天，小編為大家介紹第一種方法用二維的方法來繪制。

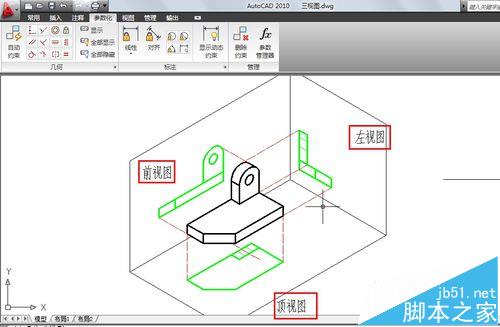

1、 一般來說：視圖有六個面，分別是：主視圖（前視圖），左視圖，俯視圖，右視圖，仰視圖，后視圖。

2、三視圖一般指：主視圖、左視圖、俯視圖，主視圖處于二象限，左視圖處于一象限，俯視圖位于三象限

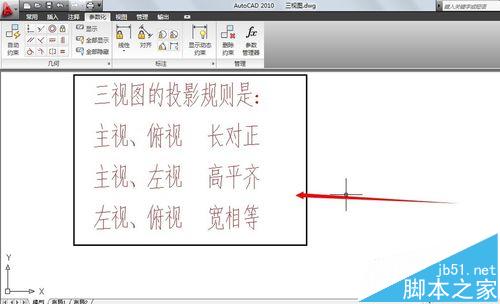

3、三視圖的投影規則是：主視、俯視：長對正，主視、左視：高平齊。左視、俯視：寬相等

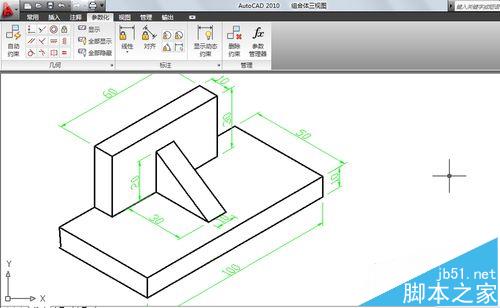

4、接下來我們畫一個組合體的三視圖

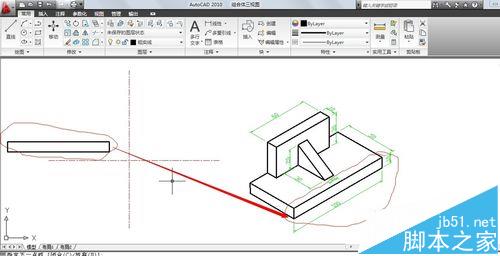

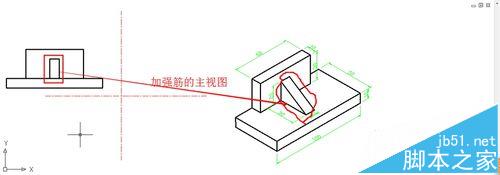

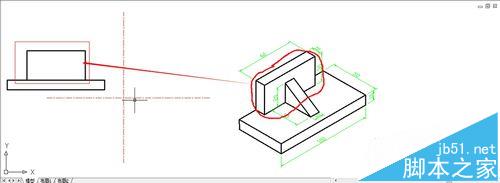

5、首先畫主視圖。圖層選擇粗實線，畫底板的主視圖。接著畫后面豎著的那個板的主視圖，最后是加強筋

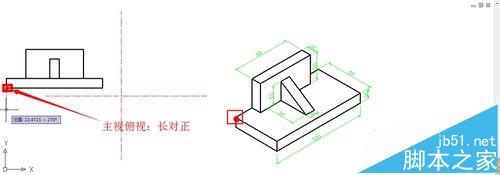

6、然后畫俯視圖。因為主視圖、俯視圖：長對正。所以從主視圖攝取一點畫出底板的俯視圖。
