很多設計師在做設計的時候，不知道家具模型的長或者寬的尺寸如何修改，用“SC”縮放比例只能同時放大或者縮小圖形對象的尺寸，然而用對象特性可以直接放大或者縮小家具的長或者寬的尺寸，同理放大任意一邊的長或者寬也是一樣，以下演示是將一張床的寬從2000修改成1500，然而長2000不變的操作方法，詳情看以下演示。

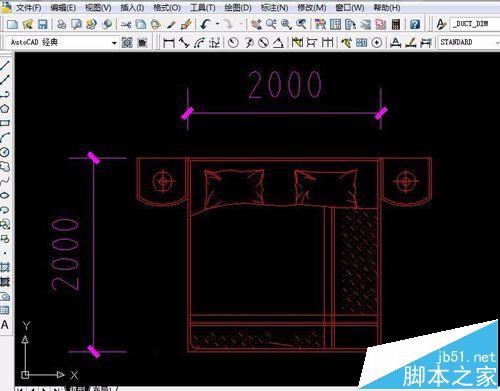

1、首先打開文件“床”[2000*2000]的CAD模型，如圖：

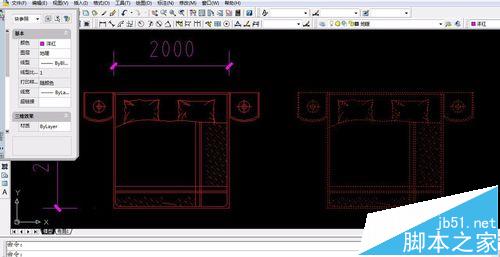

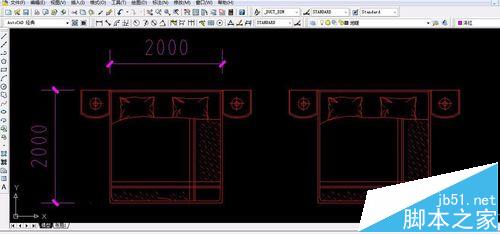

2、復制拷貝一個模型來，如圖：

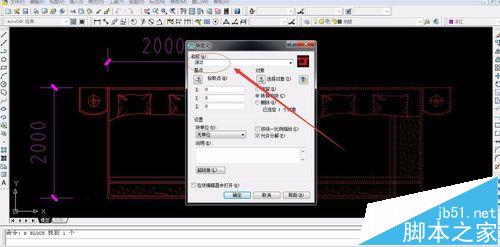

3、然后成塊，輸入命令“B”，將彈出窗口塊的的名稱命名為“床2”，如圖：

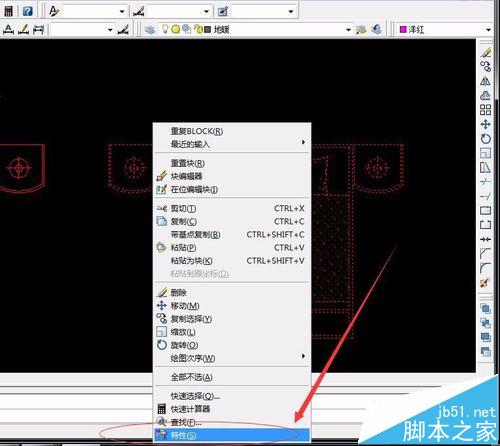

4、接著選擇模型"床2"單擊鼠標右鍵，找到“特性”，如圖：

5、左上角會出現“塊參照”的快捷菜單，如圖

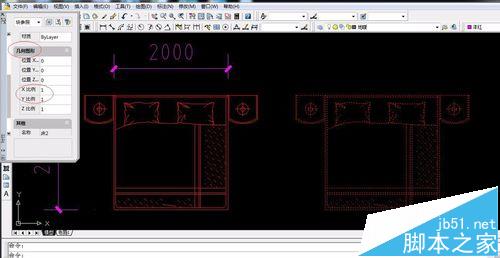

6、滾動滑輪，招到“幾何圖形”“X，Y，Z”分別是“1”的比例，如圖：

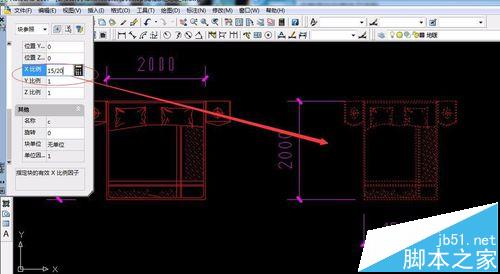

7、如圖修改的床的寬從2000修改成1500,長不變，就修改“X”的比例，建議縮小1倍的數據，在“X”中的“1”修改成“15/20”,如圖所示：

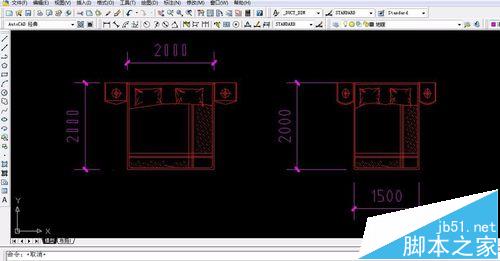

8、最終得到最后的效果，如圖：

注意事項：

同理修改長道理一樣，以上僅是修改寬的舉例，希望大家明白原理即可。
