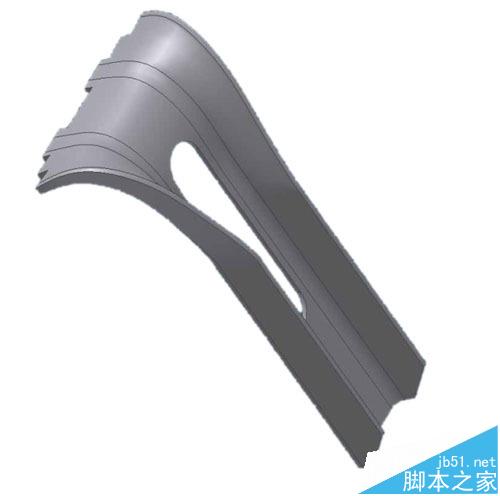

所謂“放樣”，是一種建立三維CAD模型的基本方法。它利用三維放樣功能，建立幾個特征截面，輕松形成三維實體或典面。下面就為大家簡單闡述一下放樣（Loft）功能。

圖1

在CAD中，執行【放樣】命令依次指定放樣的橫截面后，使用導向、路徑或僅截面這三種CAD放樣方式。

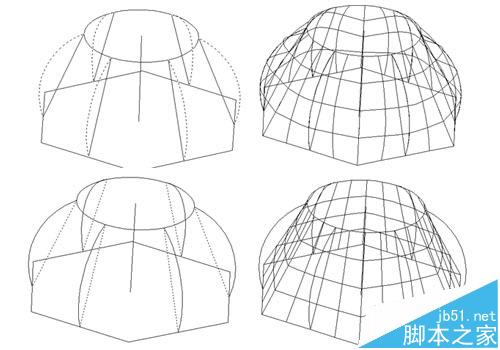

1、導向：選擇多條直線、圓弧、樣條曲線、多段線作為導向曲線，放樣實體在生成時會將指定的導向曲線納入其邊界，所以導向曲線會直接影響實體外輪廓生成，下圖是分別選擇一組直線和曲線作為導向曲線的不同效果，見圖2。

圖2

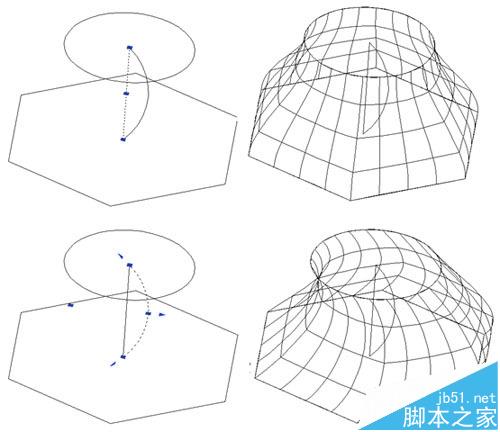

2、路徑：路徑與導向不同，只能有一條，放樣路徑必須與所有橫截面所在的平面相交，路徑會直接影響實體截面的生成方式，下圖是分別選擇直線和曲線作為路徑的效果對比，見圖3。

圖3

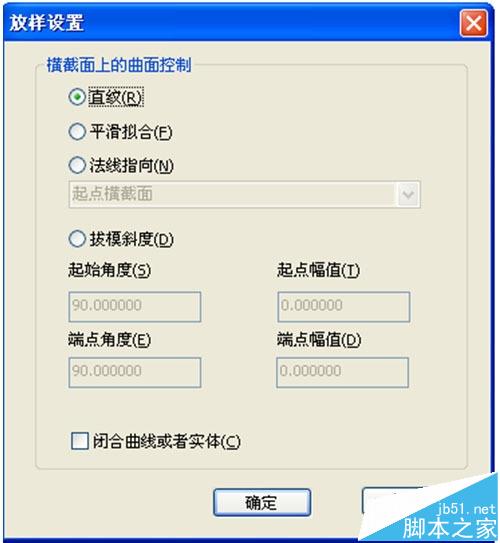

3、僅截面：選擇僅截面，彈出放樣設置對話框。在對話框內，用戶可以設置直紋、平滑擬合、法線指向及拔模斜度等放樣參數。通過設置放樣參數，控制實體生成效果，見圖4。

圖4

在三維CAD設計中，放樣大大降低了三維CAD建模的難度，對于有建模需求的用戶來說，CAD中的“放樣”功能無疑是非常實用的。 用戶只需要在CAD中繪制出幾個特征截面，并控制截面的相對位置，就可自動完成截面之間的實體、曲面構建，生成理想的三維模型。

由于篇幅有限，只能簡單給大家介紹一下三維CAD放樣的基本功能，但相信大家已經感受到放樣功能的豐富和強大，最好的辦法就是自己親自用一用。
