本經驗教你怎樣使用CAD插件自動畫桿路插件使用指南

Autolisp插件：點擊下載

1、解壓Autolisp插件至電腦D盤根目錄下即可

2、打開AotoCAD，如下圖：

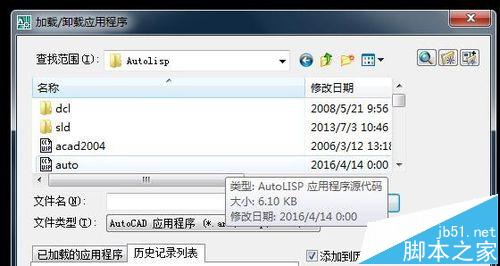

3、輸入命令：APPLOAD,加載應用程序，找到D盤中Autolisp插件文件夾打開，并全選文件，點擊加載；

4、然后連續按兩次Esc鍵，命令輸入：數字1-7，彈出對話框，

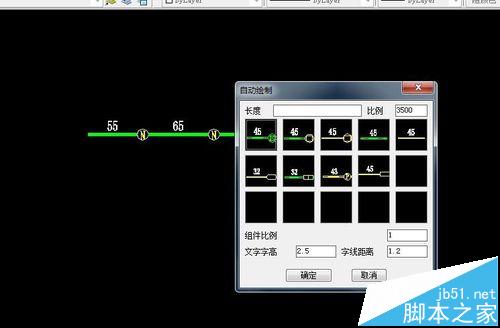

5、例如：調整比例為1：3500、字高2.5、字線距離1.2、組件比例1；輸入框輸入距離55+56+32+48+22、點擊第一個圖例，（第一個圖例為新建桿路，第二個為舊桿新建吊線，三個為利舊桿路其他的自己摸索下吧）

6、在畫圖空間選擇第一個點，

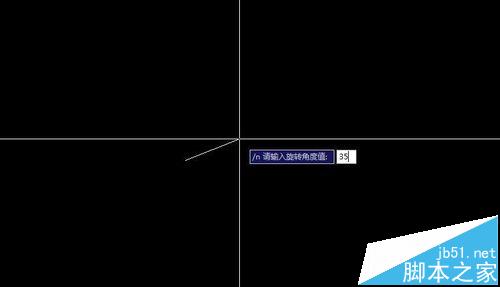

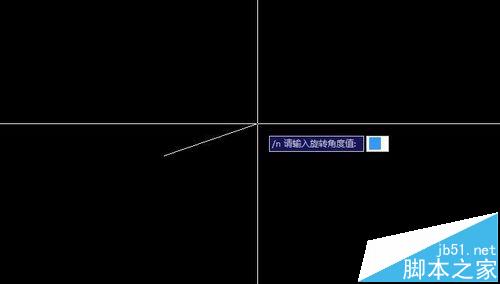

7、輸入旋轉角度35°

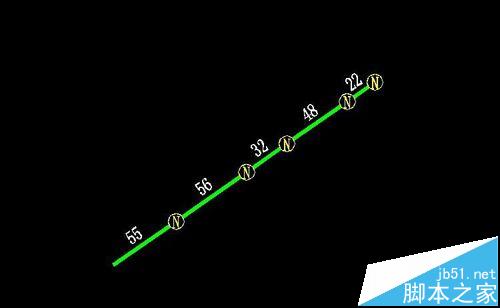

8、稍等片刻（坐等電腦自動畫桿路吧），看看桿路是不是就出來了呢？是不是很神奇呢？想修改圖例的聯系我哦。

注意事項：

1、如果對圖例顏色有特殊要求，可在輸入1-7命令前，先調整好

2、告訴你個小秘密哦，本插件還可以是用TT命令數字求和哦····繼續畫圖咯。
