CAD除了在平面繪圖上表現優異以外，還可以快速高效的建立簡單三維模型，應用范圍比如：現代板式家具、五金。

優點：效率高，尺寸精準，標注方便，方便出圖，建模較自由；CAD和3DMAX是一個公司的產品，兼容性高，可以互相轉換。

缺點：曲面建模功能不完善，復雜模型不容易建（PS:不是不能建，只是麻煩，遇到難的模型不建議使用CAD建模）

準備工作

1、把視圖切換到三維視圖

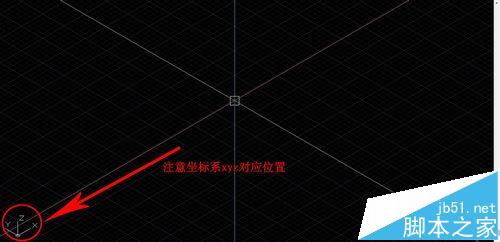

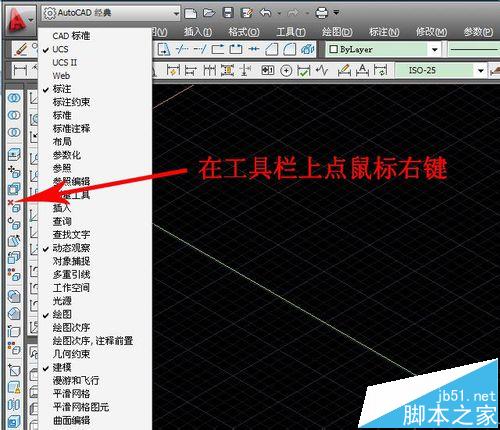

2、把需要使用的快捷工具欄調出來。方法：在工具欄上點鼠標右鍵，在需要的工具前打勾，然后按住鼠標左鍵拖動到方便點擊的位置。經常使用的三維建模工具有：建模，實體編輯，視覺樣式，視圖，UCS（改變坐標系）

建模思路一：拉伸

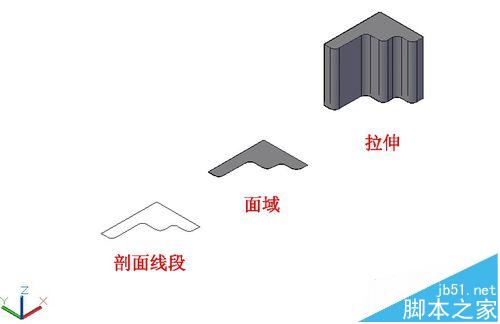

1、在平面上畫出模型的剖面視圖，使用面域工具，將封閉的線段建立成平面，通過拉伸工具，將平面拉伸為三維模型。 “面域”快捷鍵：REG ;“拉伸”快捷鍵：ext

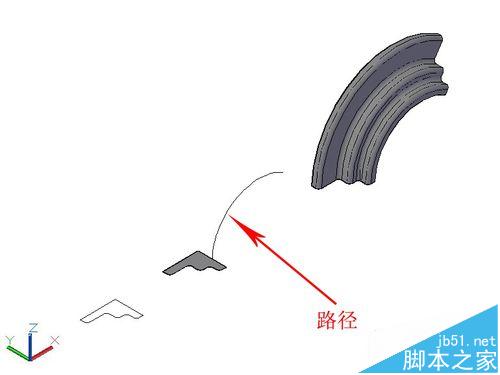

2、不僅可以直線拉伸，還可以畫出路徑，沿路徑拉伸。操作方法：命令欄輸入ext--選擇剖面--空格--輸入P(即沿路徑拉伸）--選擇路徑線段--完成

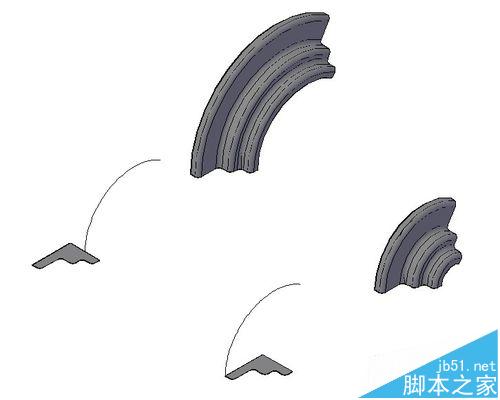

注意：沿路徑拉伸時，路徑放的位置不一樣，拉伸出的模型也不一樣，建模時需要思路清晰，路徑是放哪個位置。

建模思路二：旋轉

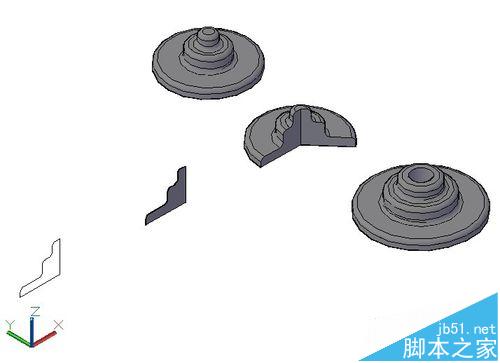

1、畫剖面的一半，通過沿“中心線”旋轉建立模型，可以旋轉0~360度，中心線不同，旋轉出的模型也不同。旋轉的快捷鍵是：rev

注意：這里的旋轉是實體編輯中的旋轉，和旋轉RO是兩個命令。

建模思路三：布爾運算

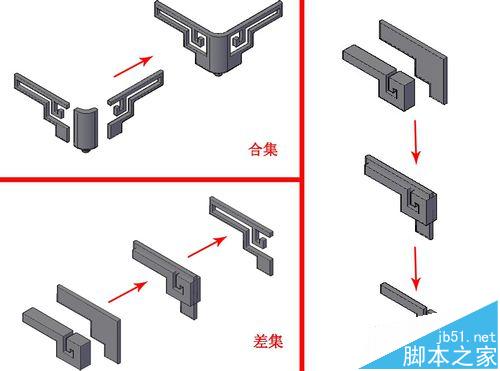

1、對于復雜的模型，往往需要使用布爾運算，合集、并集、差集，布爾運算在各個建模軟件中的使用方法都是相同的

合集快捷鍵：uni

并集快捷鍵：in

差集快捷鍵：su

工具匯總

1、所有的快捷圖標都集中在“建模"工具欄上

注意事項：

要學好CAD建模，注重的是多實際練習，思路清晰，遇到不懂的要大膽求問
