一、軸網墻線繪制

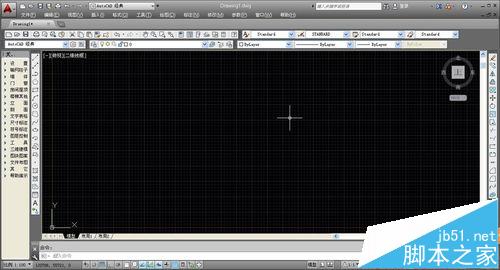

1、進行AUTOCAD建筑繪圖，我們需要AUTOCAD和天正繪圖同時運行，兩個軟件配合使用，能夠加快繪圖速度以及繪圖的精準程度；為了增加墻線的精準程度，我們首先進行軸網的繪制。

2、在左側工具命令欄中，選擇“軸網柱子——繪制軸網”進入軸網繪制命令，軸網能夠幫助我們更加精準的繪制墻體，并且軸網之間的交點為柱子的位置，這樣能夠使得圖紙更加具體。

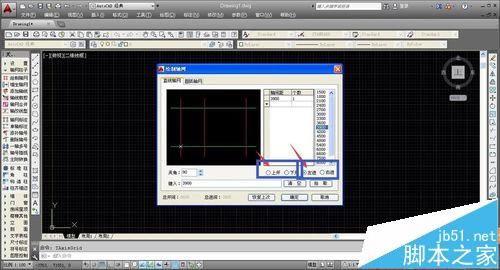

3、系統會彈出軸網繪制的設置窗口，我們需要自行設置軸線的距離以及其他屬性；在軸網繪制窗口中，軸線的繪制必須有上開或者下開，以及左進或者右進，這樣才能夠完成一個封閉的軸網圖。

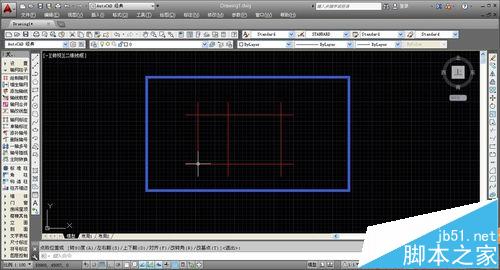

4、完成軸網繪制的設置后，點擊確定，系統會自動輸出軸網圖，隨后選擇合適的位置單擊確定位置，即可放置軸網，完成軸網繪制后，我們需要利用軸網繪制墻線。

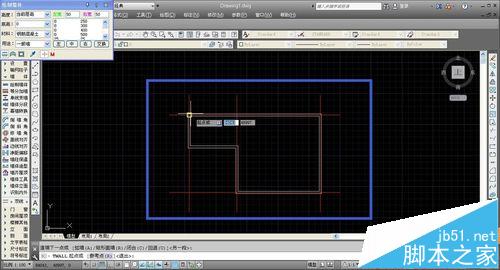

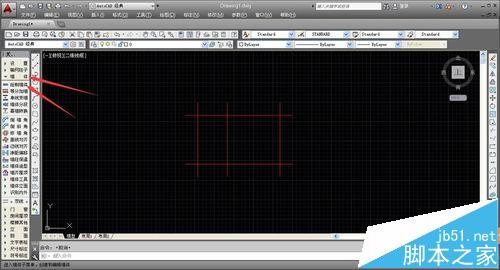

5、在左側的工具命令欄中，選擇“墻體——繪制墻體”，即可進入墻體繪制命令，墻體繪制命令確定后，系統會彈出相應的設置窗口，我們可以根據窗口選項，對墻體的各種屬性進行設置。

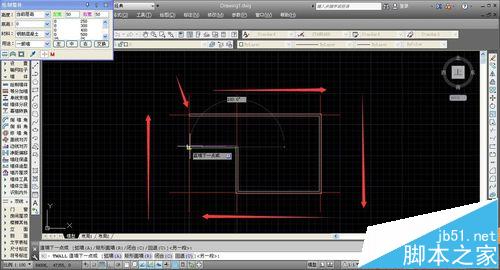

6、墻體的繪制較為簡單，系統會自動根據鼠標位置鎖定附近墻線，這樣就能夠保證墻線的垂直；鼠標單擊確定墻線的轉折點，移動鼠標可以延長或者縮短墻線的長度，依次繪制所有墻線即可。

7、首次繪制墻線一般為封閉墻線，作為分割建筑內外空間的分界，封閉的外墻可以幫助我們確定建筑物的大致形狀，這樣就可以很好的繼續進行內部空間的分割，墻線也是繪制門窗的基礎部位。

二、轉角窗繪制

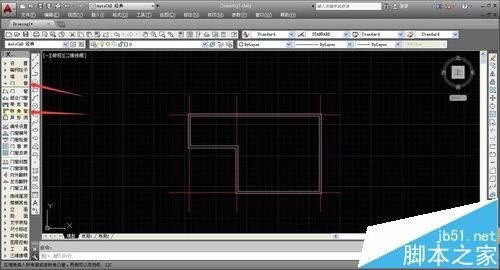

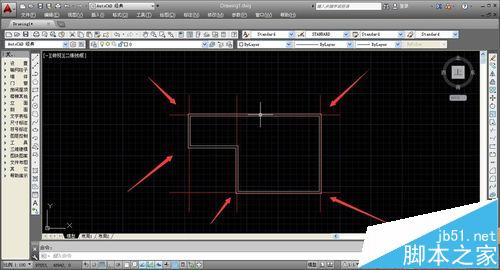

1、完成墻線的繪制后，我們即可進行建筑物門窗的添加；我們需要放置轉角窗，因此墻線的轉折點為必須的基礎，可以看到我們繪制的墻線有多個凸起的轉折點，可以進行多個轉角窗的繪制。

2、進行轉角窗的繪制，首先需要進行命令工具選擇，在左側工具命令欄中選擇“門窗——轉角窗”，進入轉角窗的繪制命令，系統會彈出轉角窗的繪制設置窗口，可以設置窗的高度等屬性。

3、完成轉角窗的設置后，即可進行轉角窗的繪制，將鼠標移動到繪圖處，系統會自動彈出相應的操作提示；首先，我們需要確定一個墻線的轉角處，單擊墻線的轉角點進行位置確定。

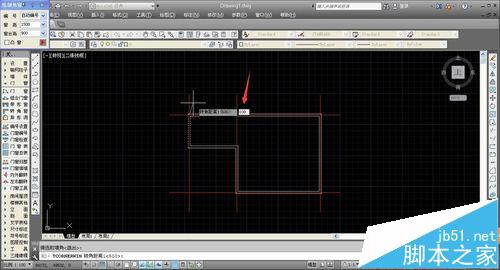

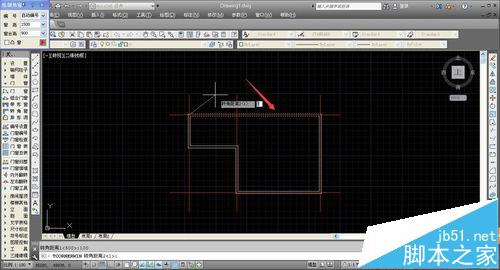

4、確定一個墻線的轉角后，系統會選定一邊的墻線變為虛線，我們需要輸入轉角窗一邊的長度，根據需要直接輸入具體數值后，按下空格鍵，即可確定數據的輸出，并將選中墻線移動至另一邊。

5、系統選中另一邊的墻線后，墻線會變成虛線，依舊進行數值輸入，并按下空格鍵繼續寧確定即可，完成兩邊墻線的具體數值輸出后，系統就會自動輸出轉角窗，并進行自動標號。

6、可以看到，我們選中的墻角成功增添了轉角窗，轉角窗和其他正常門窗相同，為藍綠色線條；完成轉角窗的繪制后，我們即可重復操作進行其他墻線轉折點的轉角窗繪制。

7、當我們需要重復啟動相同命令時，我們可以直接按下空格鍵，進行命令的延續，這樣就可以避免過多的操作，直接進行轉角窗的多次添加；選定墻線的轉角點，隨后進行門窗的長度輸出即可。

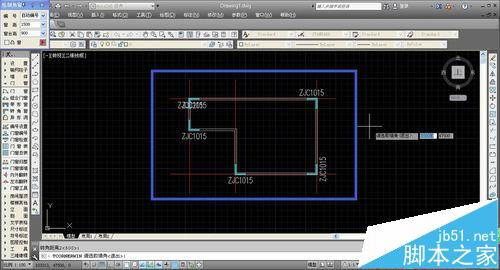

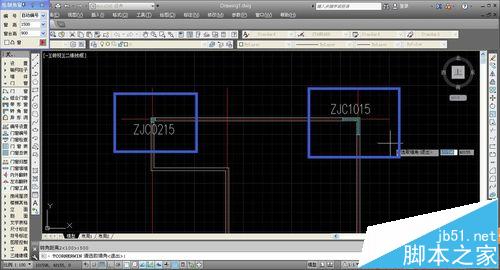

8、在進行多個轉角窗的繪制時，在設置窗口中選擇“自動編號”，系統就會自動給所有的轉角窗進行編號，相同的轉角窗會擁有相同的標號，不同的轉角窗會根據數值進行依次編號。

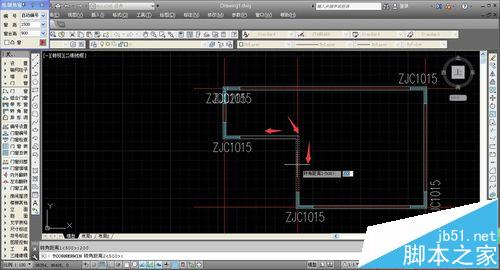

9、轉角窗可以繪制在墻線的凸角位置，也可以繪制在墻線的凹角位置，操作相同；選中凹角的轉折點，系統會自動依次選擇轉折點兩側的墻線，依次輸出相應的數值即可完成繪制。

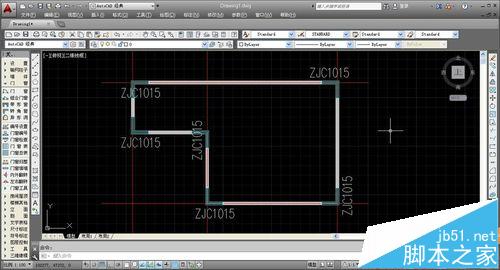

10、在AUTOCAD繪圖中，使用自動編號命令后，所有的編號都會有“ZJC”的字母前綴，這樣就可以直觀的看出窗戶為轉角窗，避免使看圖者產生視覺誤差；為了增加視覺效果，我們可以點擊AUTOCAD右下角的“加粗”命令，加粗墻線，使得圖紙更加直觀。

注意事項：AUTOCAD繪圖時要時刻注意保存，避免數據丟失。
