天正畫的圖拿到別人的電腦上，會出現墻線缺失等問題。本文就此問題介紹了原因及解決方法。

一、分析原因

（1）對方電腦上沒有安裝天正軟件或天正插件；

（2）對方電腦上的天正軟件或天正插件版本較低。

所以最保險的方法是將圖紙轉存成純AutoCAD就能正確打開了。

二、轉存t3的方法

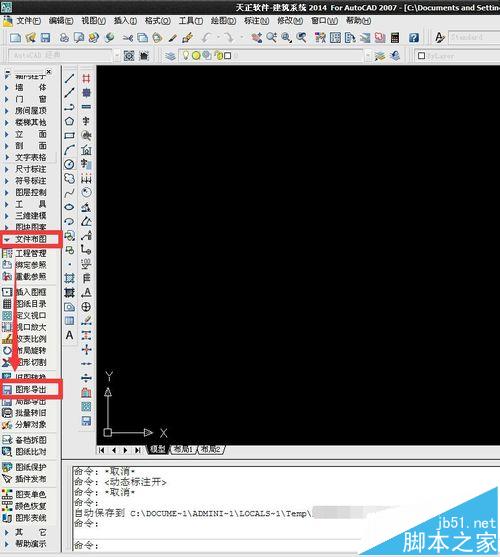

1、在天正環境中打開要轉存為t3格式的文件。在天正主菜單，點擊“文件布圖”，在彈出的二級菜單中，點擊“舊圖導出”。

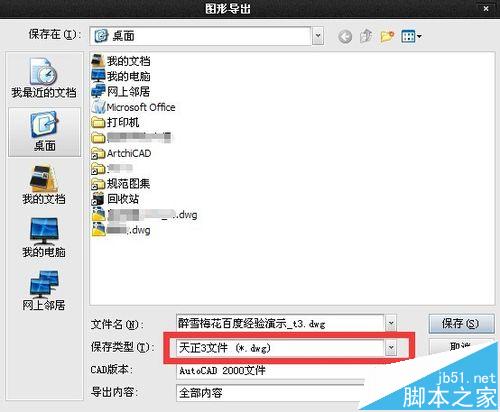

2、在彈出的“圖形導出”對話框中，選擇路徑，填寫文件名后，在“保存類型”一欄選擇“天正3文件”。點擊“保存”。

3、這樣就把天正繪制的圖紙轉存為天正3版本了。一般會在轉存時自動在文件名后面增加“_t3”后綴以作標識。（轉存成天正3格式后，將把所有對象打散，不能再回到天正高版本中編輯，所以，請注意留存原天正高版本繪制的圖形文件。）

三、不需要轉存t3的方法

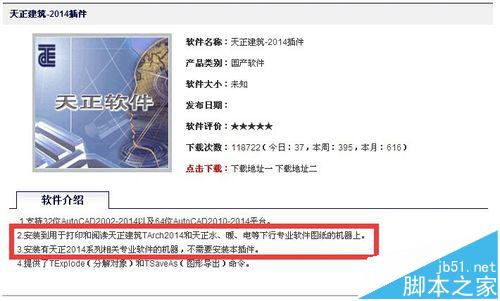

在天正官方網站下載最新的天正插件，隨身攜帶。在需要打開天正繪制的CAD圖形文件的電腦上提前安裝天正插件，即可正確顯示天正高版本繪制的CAD圖了。

注意事項：

轉存成天正3格式后，將把所有對象打散，不能再回到天正高版本中編輯，所以，請注意留存原天正高版本繪制的圖形文件。
