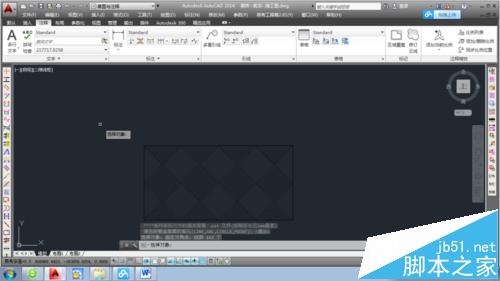

作為裝修設計師，自己需要存儲一些填充模板，比如地板，壁紙，天花板等等，以美化自己的圖紙。當看到別人的圖紙里的填充很漂亮的時候，如何轉化成自己的東西，供以后應用呢，下面就給大家介紹一種方法

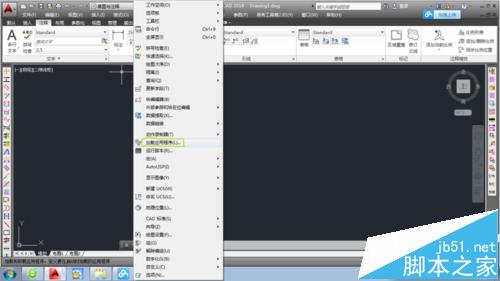

1、打開cad軟件，任意打開一個你想截取填充的cad圖紙，將外掛程序加載進來，在“工具”-“加載應用程序”里，找到外掛程序，點擊加載，成功后，關閉對話框

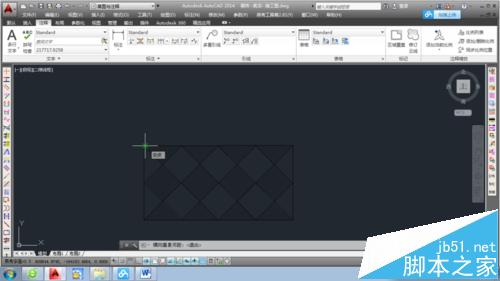

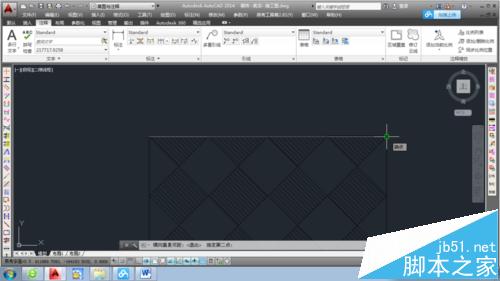

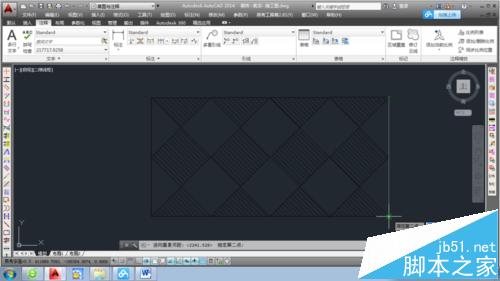

2、在cad中輸入MP或MP1打開外掛程序，會出現“新建一個填充圖案.pat文件，然后根據提示，選中你想截取的填充圖案，指定圖案的基點，然后指定橫向距離，豎向距離，即可完成。

注意：選擇的對象不能是塊，如果是塊，一定要先炸開。

3、畫一個矩形框，輸入"H"命令填充圖案，找到你做的”地板“的文件，填充即可

注意事項：圖案做的好壞和圖案的基點定位，橫向距離和豎向距離選擇有直接關系，所以要考慮好選擇在什么地方。
