經常使用cad做室內設計的圖紙，新手應該怎么去設計一個室內平面圖呢？下面我們就來給大家介紹CAD制作平面圖的方法步驟，詳細如圖文，感興趣的朋友可以參考一下。

1、這里我以CAD2007為例，打開CAD2007.我們來熟悉一下CAD的工具面板。

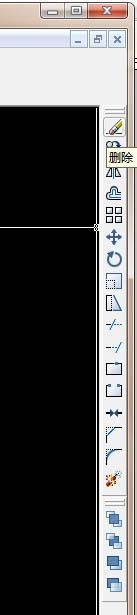

2、工具面板在CAD的左右兩側都有顯示，鼠標放在某一個工具的上面就會顯示他的名稱，下面會為大家介紹具體的用法。

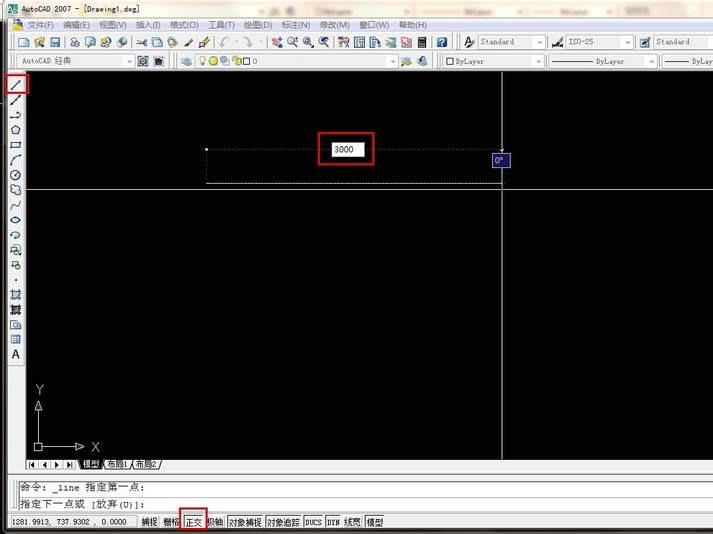

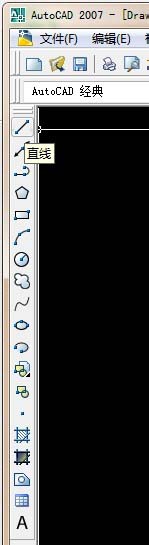

3、首先我們要測量好房間的尺寸，畫好草圖之后就可以開始制作了。我們先來看怎么畫直線。左側工具面板第一個就是直線，這里要注意畫直線要選擇“正交”，“正交”沒有打開畫的就是斜線。圖中紅色框住的地方是我們要注意的。

4、點擊下直線按鈕在空白處隨便點一下，然后往四個方向隨便哪個方向移動鼠標，數值是可以直接輸入的（以毫米為單位），輸入好數值按“回車鍵”就可以了。

5、墻體一般都是雙線表示，單線變成雙線我們可以用“偏移”工具，點擊“偏移”輸入好要偏移的數值（一般外墻是240mm），點擊“回車鍵”出現小的方框后移動鼠標把小方框放到剛畫好的線上按住不要松，然后鼠標向下移動任意位置松開鼠標，就會出現和他一模一樣的線了，間距就是剛才輸入的數值。

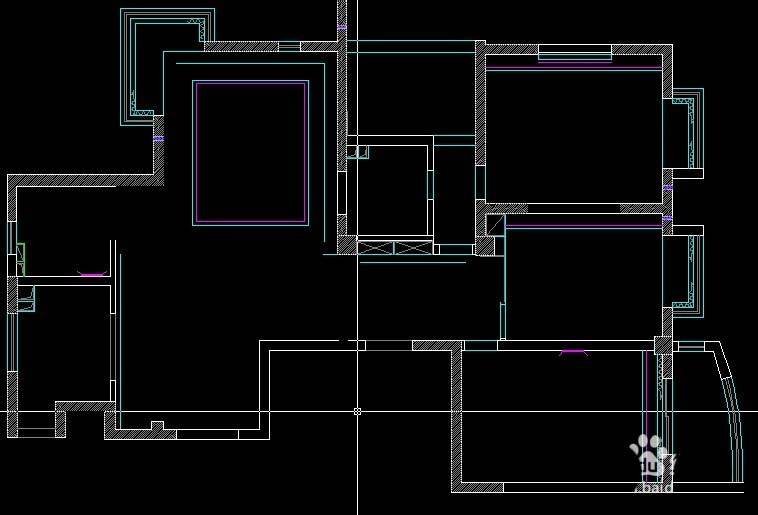

6、用同樣的方法把其他的線畫出來，畫的同時一定要記得保存哦，防止電腦突然關機所有功夫就白費了。

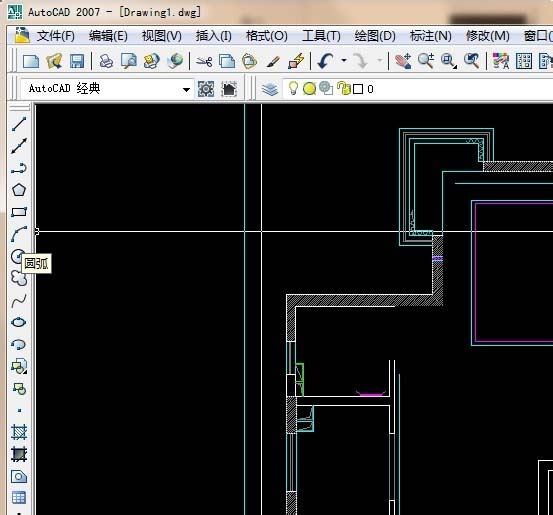

7、這里有用到弧線在左側工具欄的第六個就是“圓弧”，圓弧是有三個點組成，

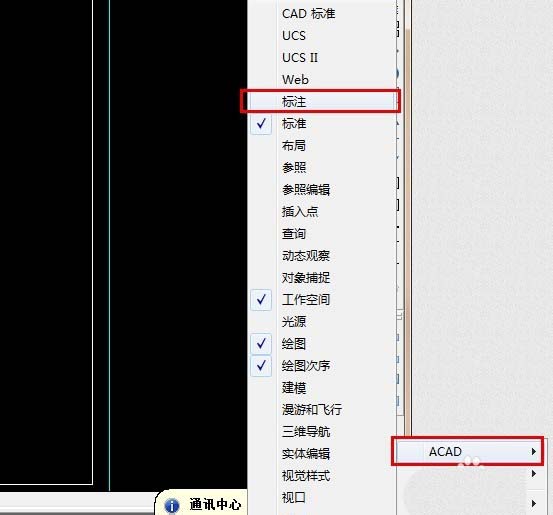

8、所有都畫好之后就要把尺寸標注上，標注尺寸是在右側工具欄，如果沒有就在右側工具欄空白處“右鍵”——鼠標移動到“ACAD”——就會出現工具欄選項了點擊“標注”就會出現標注工具欄了，標注怎么設置這里就不在說了，以后會寫一篇單獨介紹標注設置的，請關注。

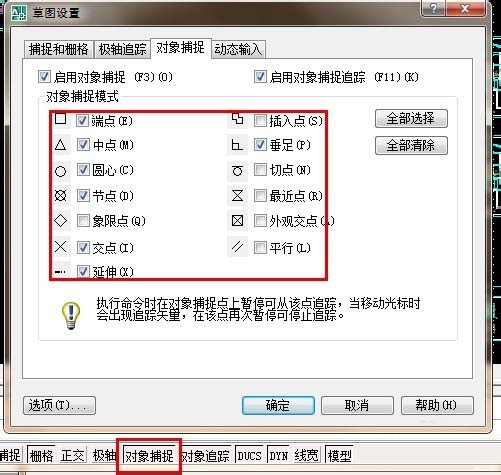

9、標注尺寸的時候需要用到“對象捕捉”，我們要對“對象捕捉”進行一下設置，在“對象捕捉”上右鍵就會出現設置，一般要把“垂足、斷點、終點、圓心、節點、交叉點”都勾選上，選好了點擊確認就可以了。

10、下面我們再標注就方便多了。標注好之后我們就可以美化一下圖紙了，放一些沙發、花草、之類的，這些模型都是實現做好的。

以上就是cad繪制平面圖的方法，一開始我們可以簡單繪制一下，然后慢慢學習繪制復雜的平面圖，希望能幫到大家。
