在實際工作中，有時需要測量CAD圖紙中某些不規則曲線的長度，怎么測量呢，下面是圖文詳解。

1、首先，畫幾段直線或曲線。

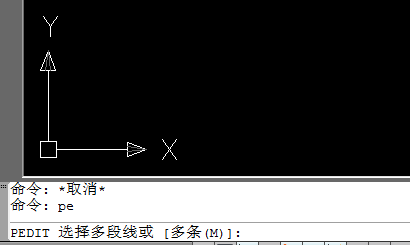

2、用PE命令合并直線曲線，使之成為一段完整的曲線。輸入PE，回車。輸入M，回車。用鼠標框線直線曲線。

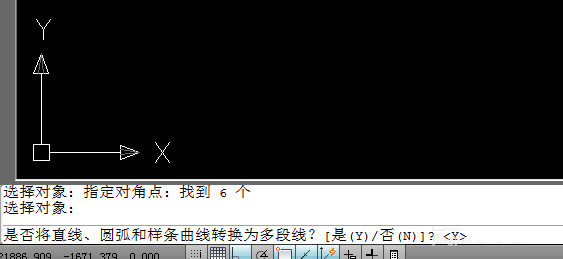

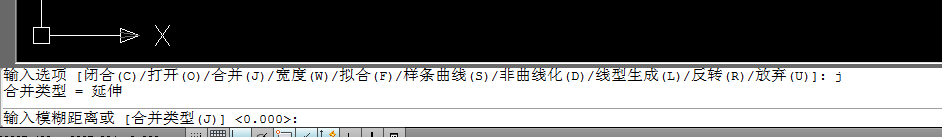

3、輸入Y 回車，轉換直線曲線為多段線。輸入J 回車，合并曲線?，F在是一條完整的曲線了。

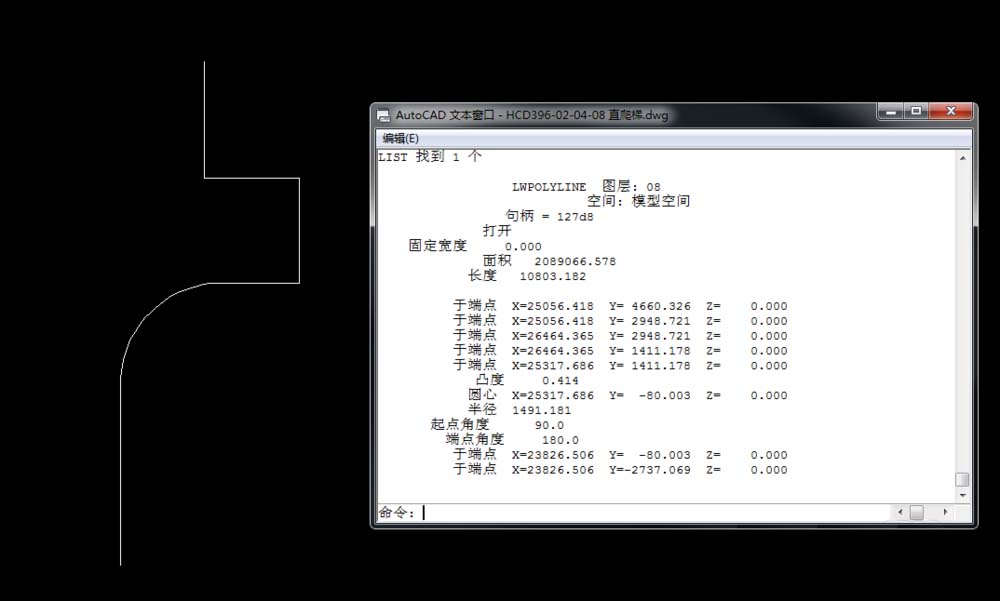

4、輸入LI 回車，測量整段曲線長度。
