利用天正軟件快速統計CAD圖紙中通風風管的數量，告別傳統方法拿標注一段一段尺量，或者打印出來后拿尺子量的方法。

1、用天正暖通軟件打開需要統計材料數量的風管圖紙

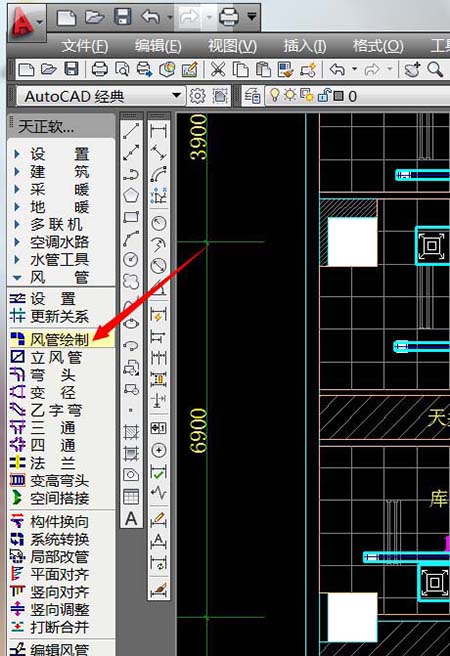

2、打開左側菜單欄中的風管繪制菜單

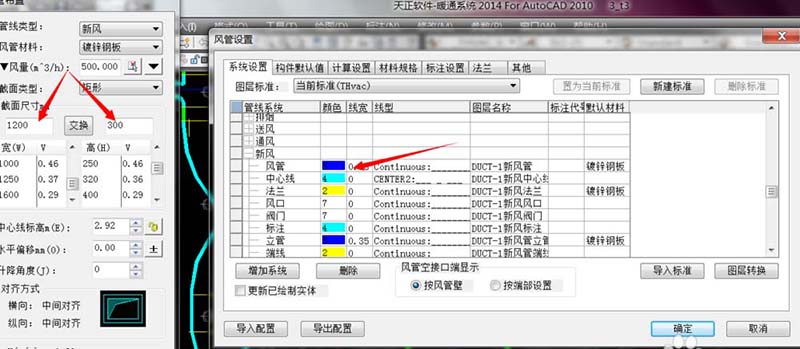

3、在風管繪制菜單欄里輸入風管尺寸，建議更改一下與原圖紙不同的風管顏色

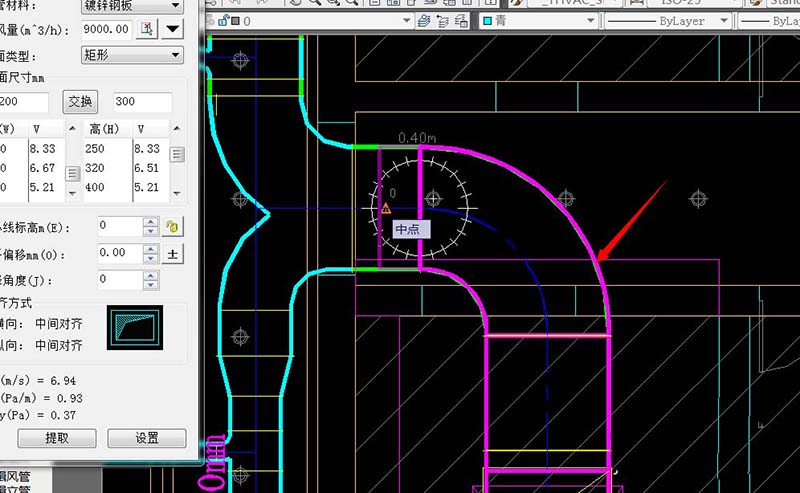

4、將原來CAD圖紙用天正-風管繪制菜單描一遍，風道參數填寫準確，閥門、風口和軟接頭都繪制準確

5、等所有風管及閥部件全部描完以后，點擊天正暖通左側“采暖”菜單欄下的“材料統計”菜單，將需要統計的材料名稱勾選，勾選上“按材料厚度統計表面積”統計出的風道量是表面積，不勾選則統計的是各規格型號的長度

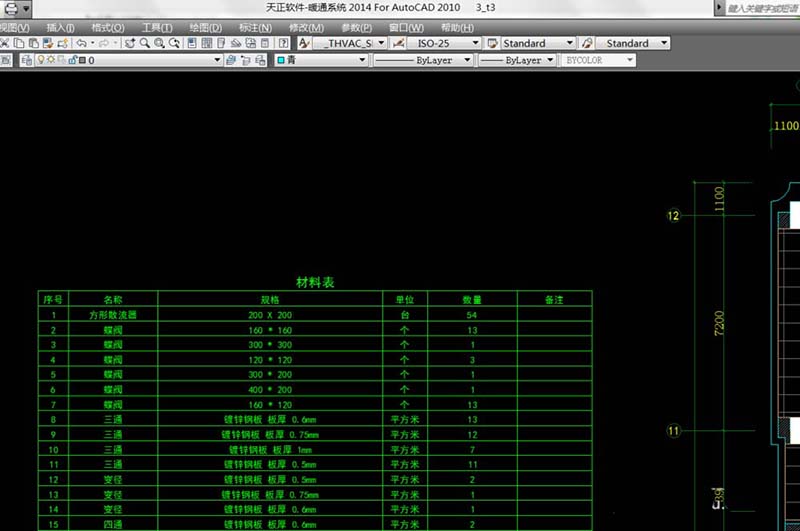

6、最后選擇需要統計的圖紙區域，點擊確定即可出現所有材料規格型號和數量，此方法在熟練后會比傳統方法快數倍。同時，此方法也適用暖通供回水、地暖管、多聯機，風機盤管和給排水等工程項目
