在使用AutoCad軟件繪制一套圖紙時，消防圖紙以及圖紙中包含的消防器械，是一個非常重要的組成部分，一方面消防作為建筑的一個重要標準，另一方面，消防器械的繪制有很多的標準以及細節。對于消防器械，我們可以使用AutoCad的各個繪圖功能配合繪制，下面我們就來使用AutoCad繪制一個消防箱。

1、首先，我們開啟AutoCad，進入到AutoCad的繪圖工作頁面，在這里我們可以看到AutoCad的一些功能，以及很多菜單選項，我們利用這些繪圖命令組合，即可繪制出我們想要的圖形。

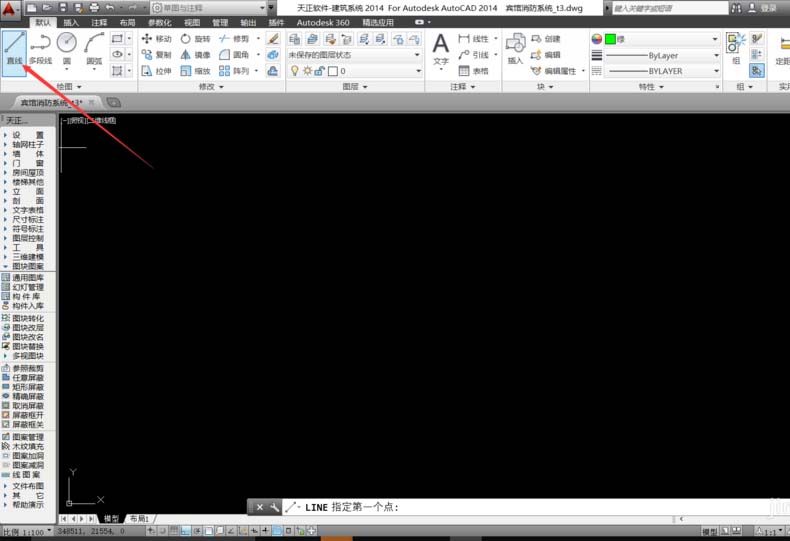

2、繪制一個AutoCad的消防箱，我們首先，在AutoCad上側的工具欄中選擇“直線”命令，在AutoCad上進行直線的繪制，作為消防箱的外框。

3、確定直線繪圖命令后，我們就可以使用鼠標左鍵單擊隨意一個區域，進行直線的繪制，但是此時直線并不一定的水平垂直的，我們最好開啟“正交鎖定”后再進行繪制。

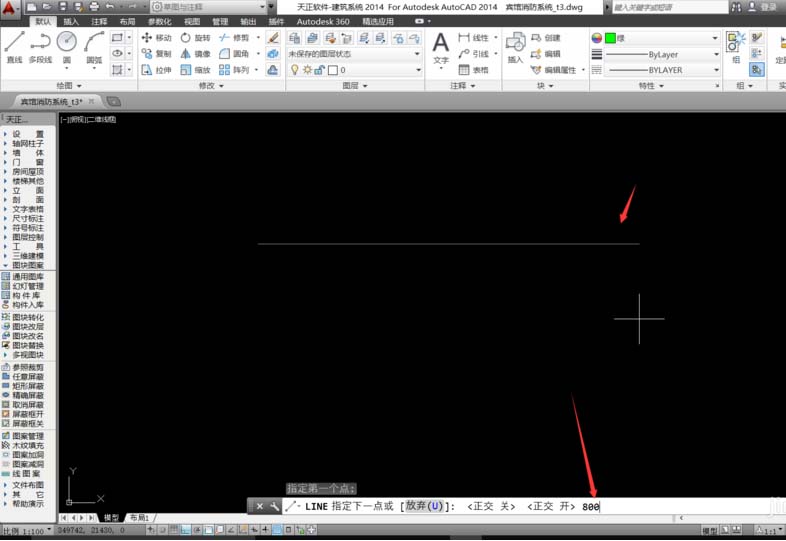

4、在AutoCad中，按下F8鍵，即可進行“正交鎖定”，這樣繪制的直線就會保證水平和豎直，在繪制時，我們在下方輸入長度數值后按下空格鍵，即可進行快速繪制。

5、隨后重復操作，繪制直線，形成一個矩形，長度為800、寬度為650，繪制完成消防箱的外框后，我們即可進行內部的繪制，進行內部繪制前，我們首先需要再次按下F8，關閉“正交鎖定”。

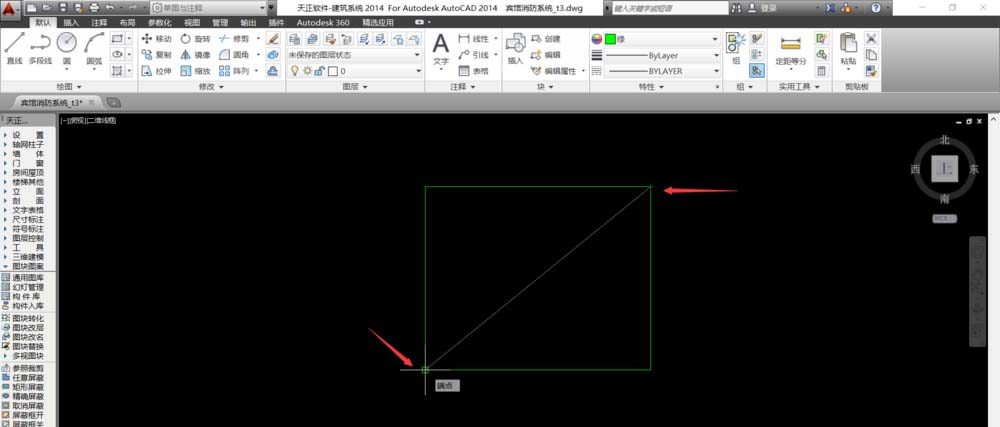

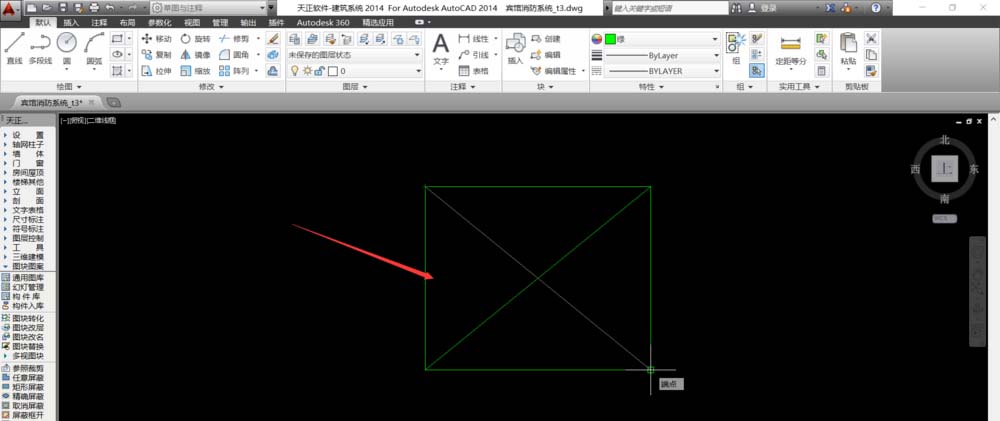

6、在繪制的矩形外框中，我們依舊使用直線繪制命令，點擊矩形框的對角，繪制兩條“對角線”，在矩形外框中，繪制形成一個并。

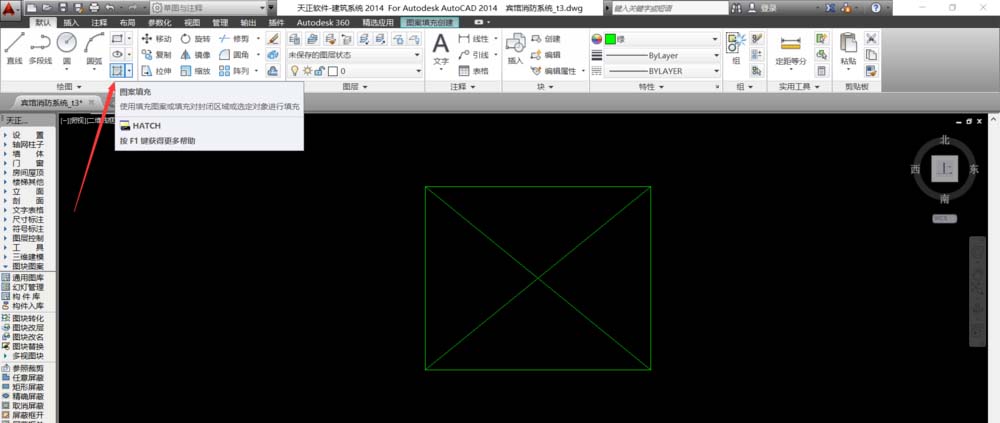

7、完成大致的消防箱框架之后，我們在AutoCad上方的菜單命令欄中，選擇“圖案填充”，對消防箱進行最后一步的處理，對無栓口的一側填充顏色。

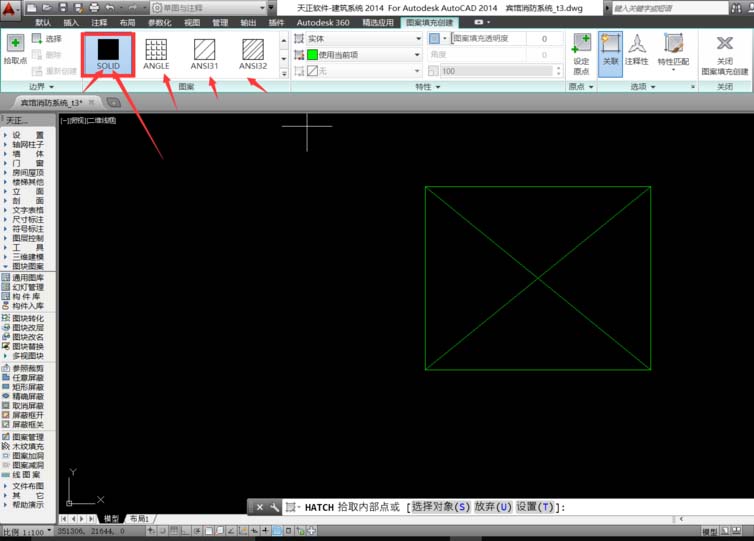

8、確定AutoCad的“圖案填充”命令后，在AutoCad上方會出現填充圖案的設置，我們選擇“SOLID”，全部填充的一個填充圖案。

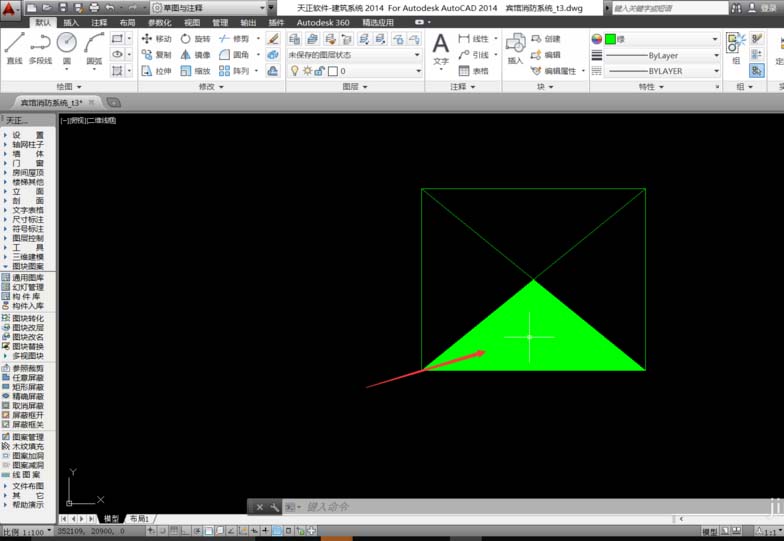

9、確定AutoCad的填充命令后，我們直接點擊需要填充的圖形，AutoCad就會自動完成填充，可以看到有一個圖形上，進行了全部的填充，這樣我們就基本完成了消防箱的繪制。

10、完成消防箱的繪制后，我們即可將其放置到我們的圖紙中的合適位置，但是對于此類消防器械，我們需要在圖紙的注釋地點，進行相應的圖形以及文字注釋，這樣可以幫助看圖者能夠更加輕松的讀圖。

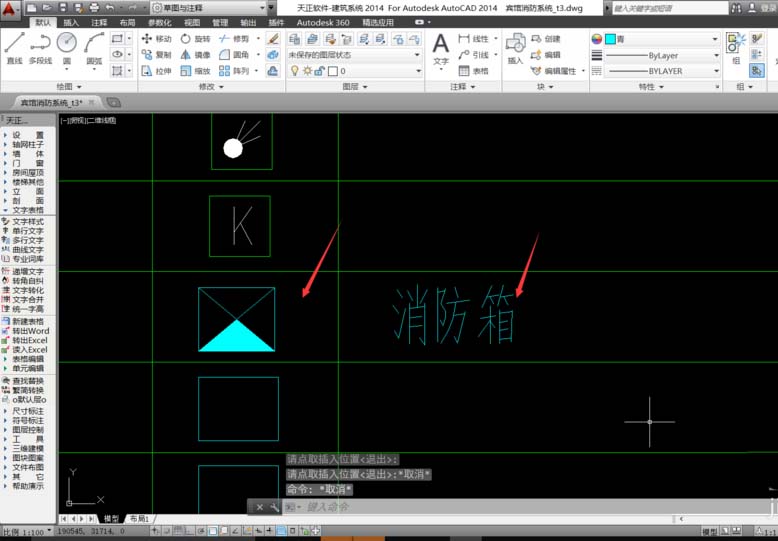

11、在圖紙的標注注釋欄中，將需要進行注釋的圖形放置到任何一欄中，圖形可以根據注釋欄的大小，進行等比例的縮放，之后在后方標注上代表的器械名稱。這樣我們就完成了AutoCad的消防箱的全部繪制。
