本人菜鳥一個，今天用cad畫圖，畫到軸線標注時，不會了，百度了半天也沒有完整的說法，故今天做此教程！

1、打開cad，畫軸線，命令是L,如下圖：

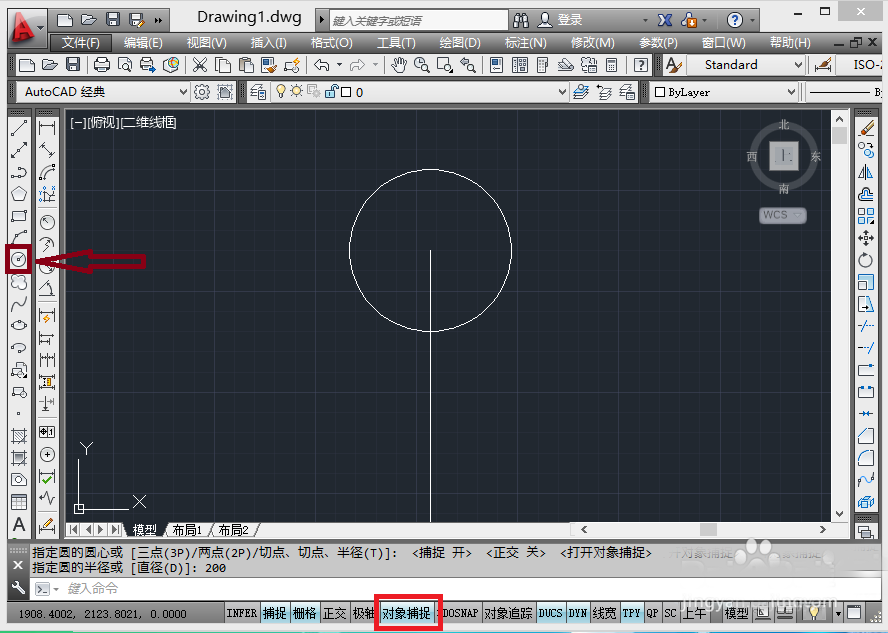

2、打開對象捕捉，在端點處畫圓，如圖：

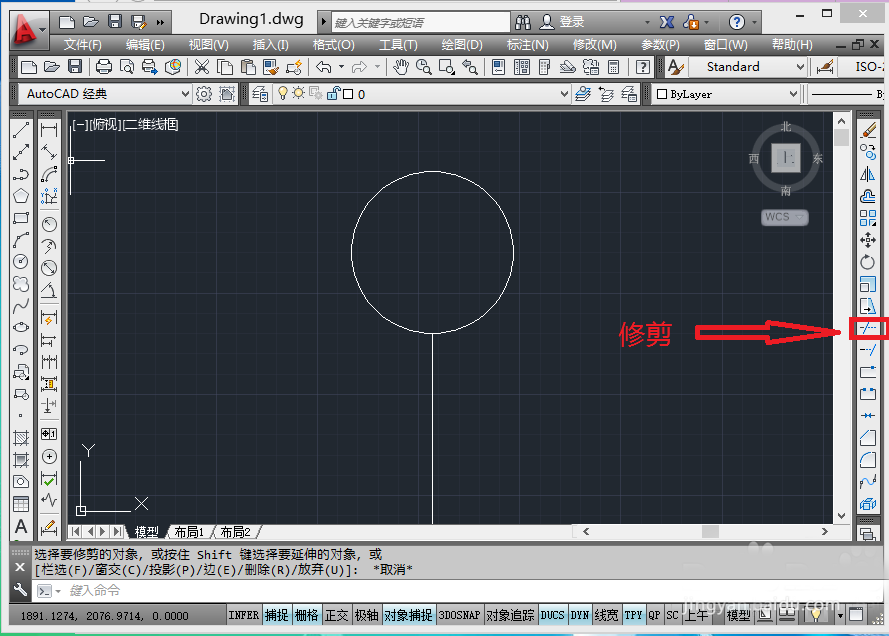

3、ctrl+a全選，tr修剪，去掉圓中多余的線，效果如下圖：

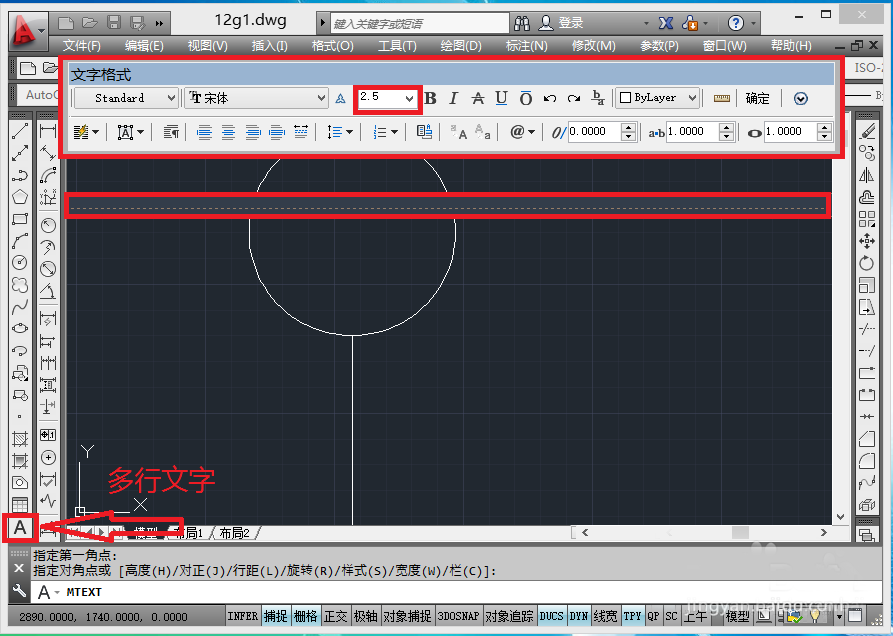

4、點多行文字（A)圖標，在圓中拖一個矩形，接下來會彈出下圖：

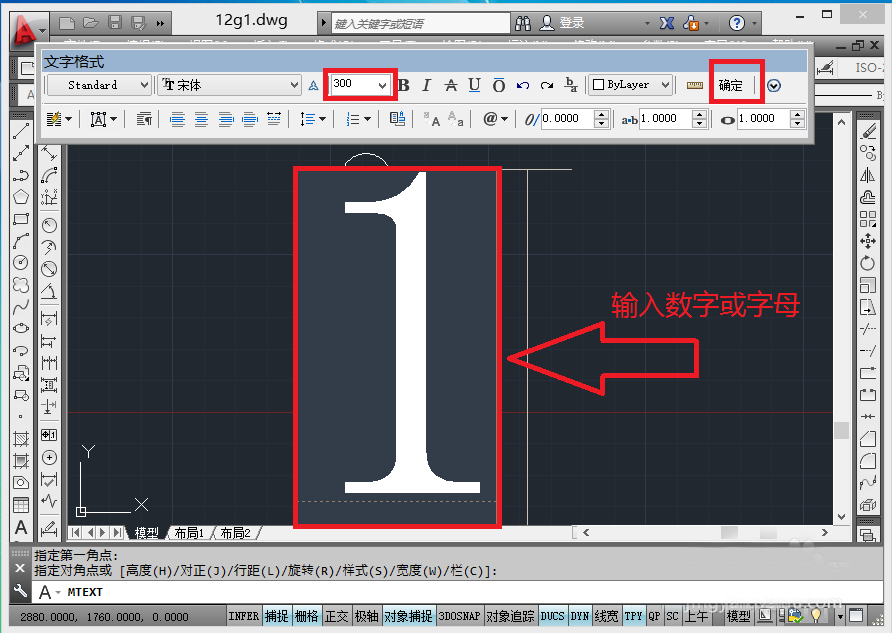

5、把字高改成比圓直徑稍小一點，輸入數字，點確定！

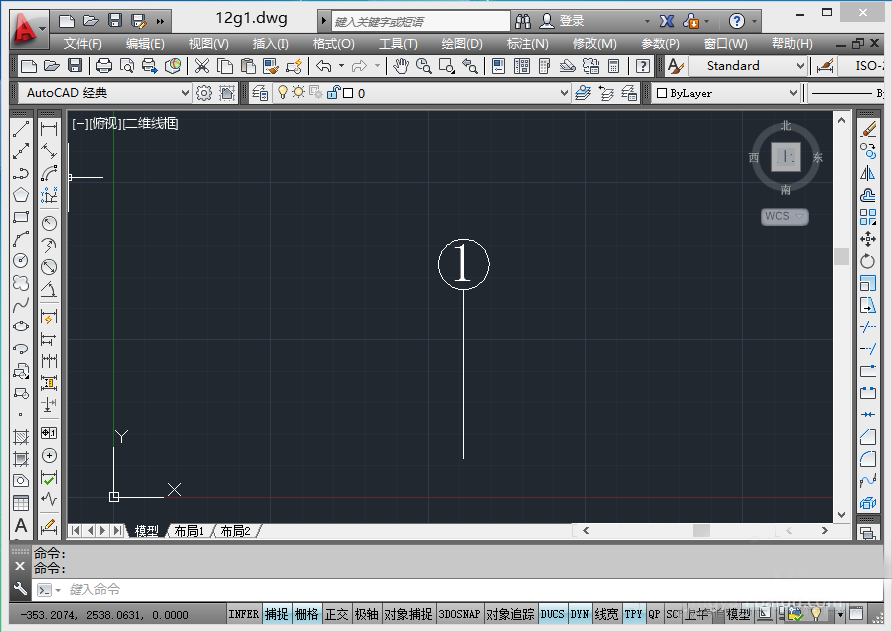

6、拖動數字到合適位置就大功告成了！是不是很不簡單！
