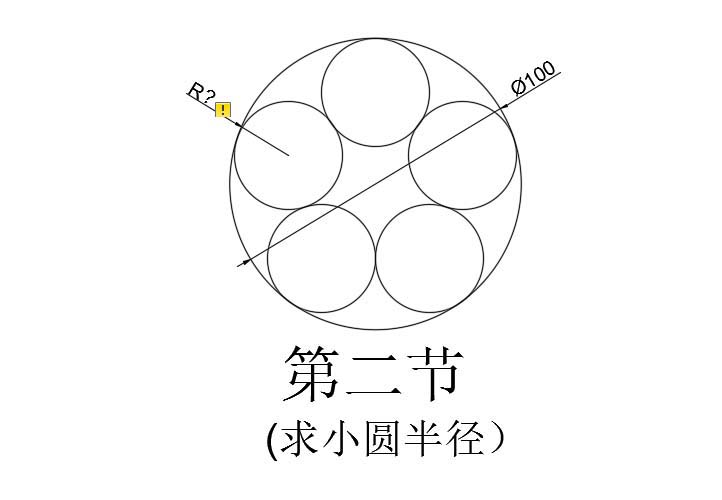

cad五邊形有五個相切圓，想要標注圓的半徑，該怎么標注呢？下面我們就來看看詳細的教程。

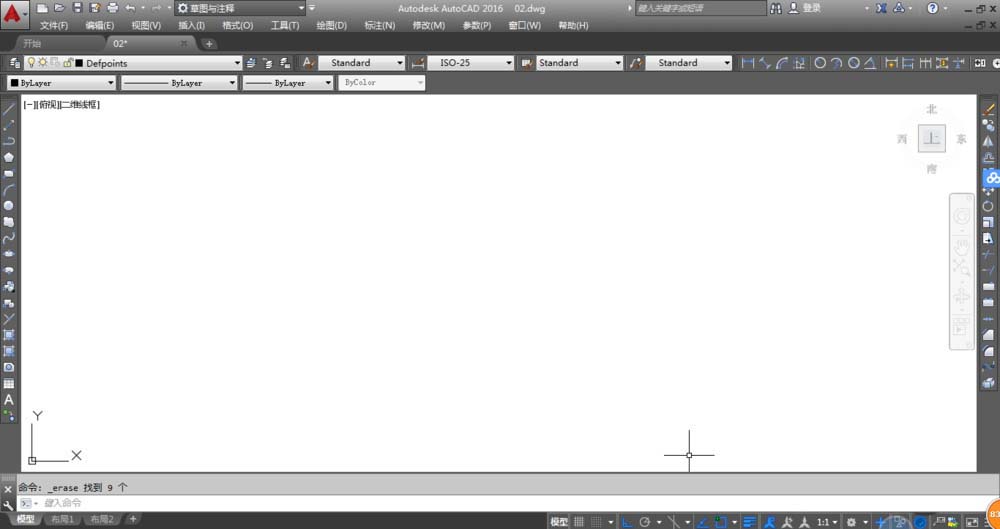

1、打開CAD軟件，新建一個新文件。

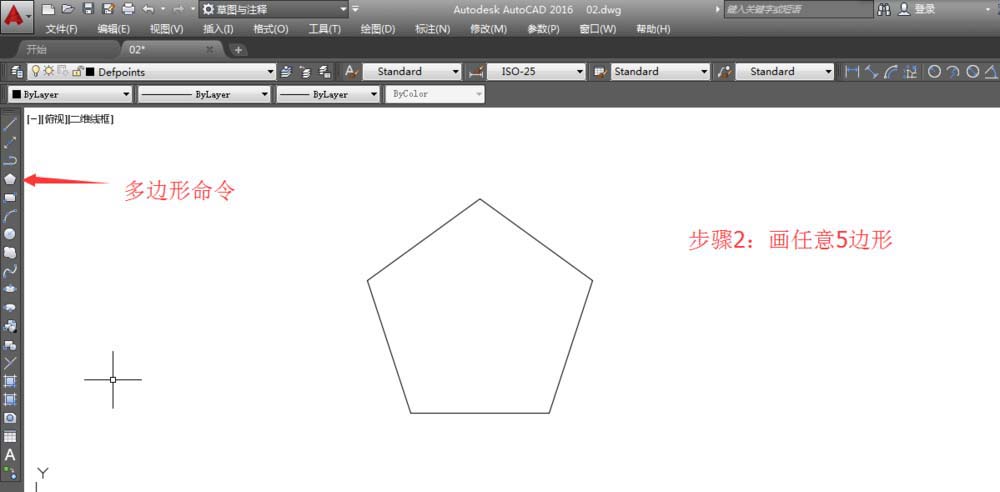

2、繪制任意五邊形。

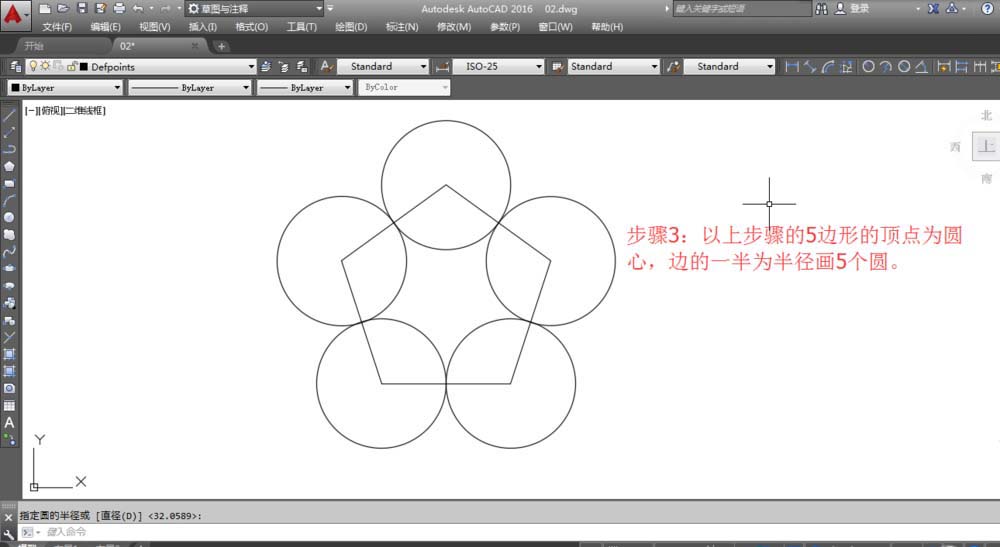

3、以五邊形的五個頂點為圓心、邊的一半為畫5個小圓。

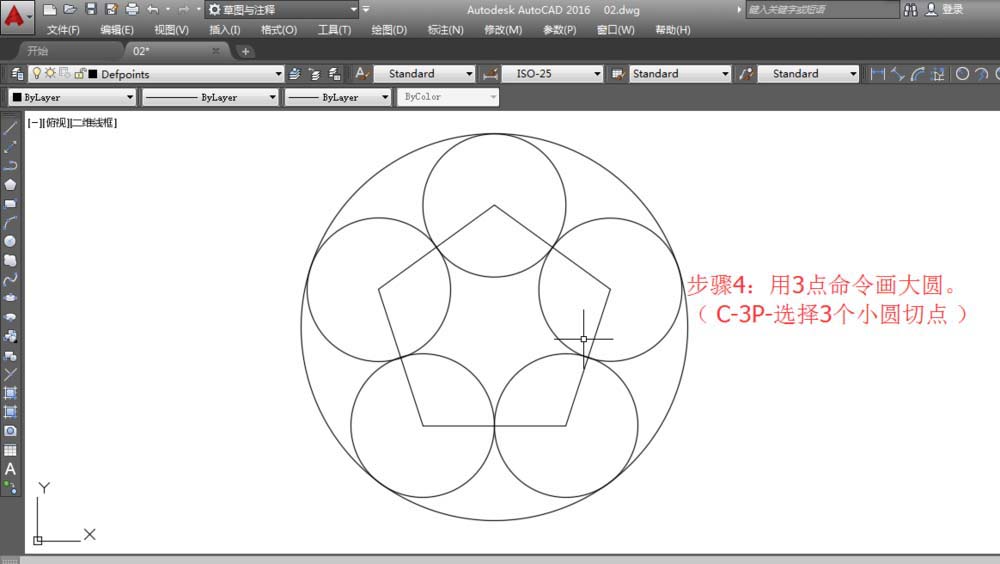

4、用3相切（相切于上步驟畫的圓）畫圓。

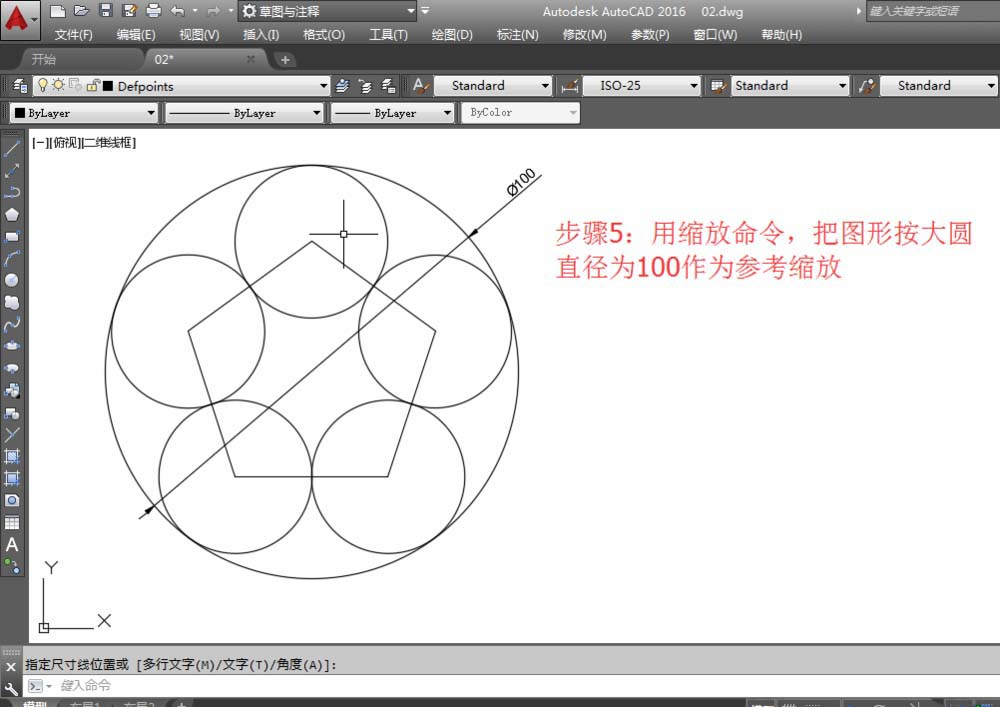

5、用縮放命令，把圖形按大圓直徑為100進行縮放。

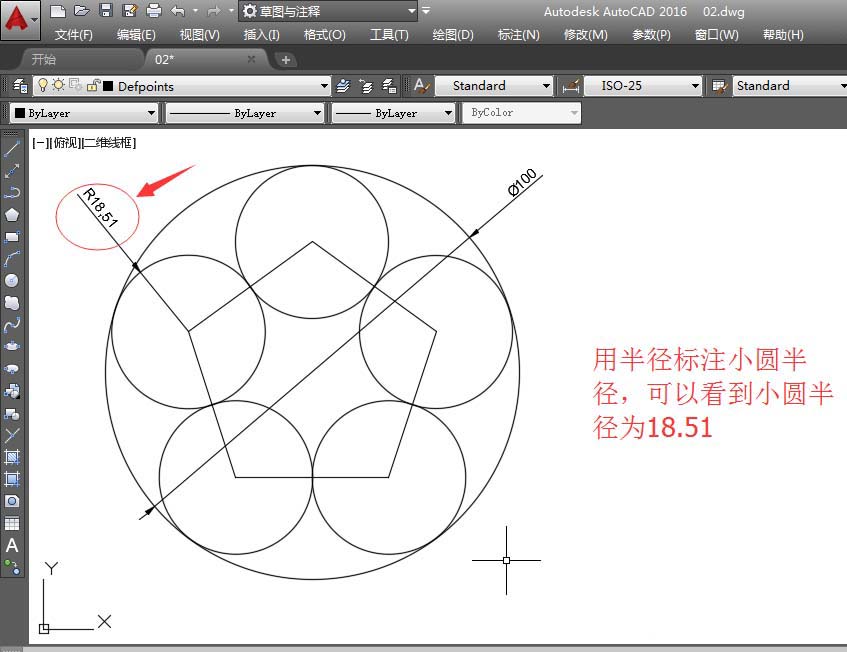

6、用半徑標注命令，標注小圓半徑?？梢钥吹叫A半徑為18.51

以上就是cad標注圓半徑的教程，希望大家喜歡，請繼續關注武林網。
