cad想要將橢圓轉換為修訂云圖，該怎么轉換呢？下面我們就來看看詳細的教程。

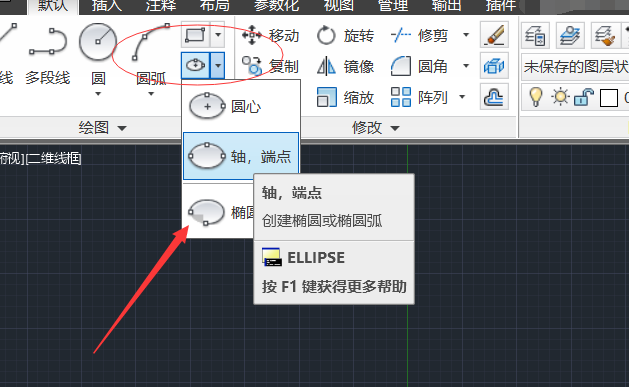

1、這里首先找到cad中的橢圓命令，這里點擊如圖所示工具欄中的橢圓即可，任意選擇一種命令。

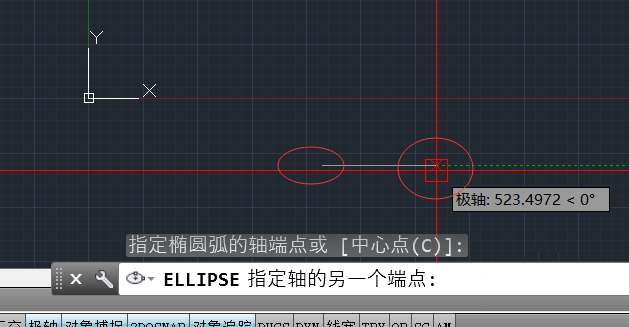

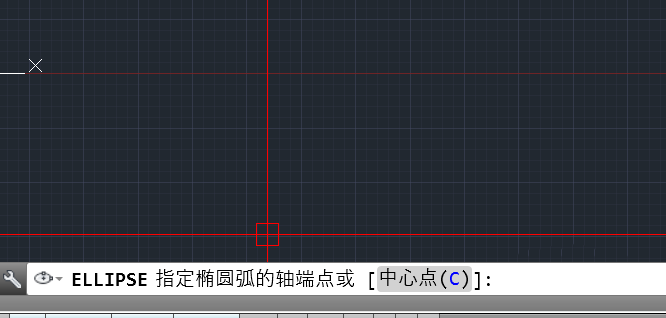

2、然后依據下方命令提示欄中的操作，繪制一個你想要的尺寸的橢圓，這里每次操作完成一步，只需要點擊空格即可。

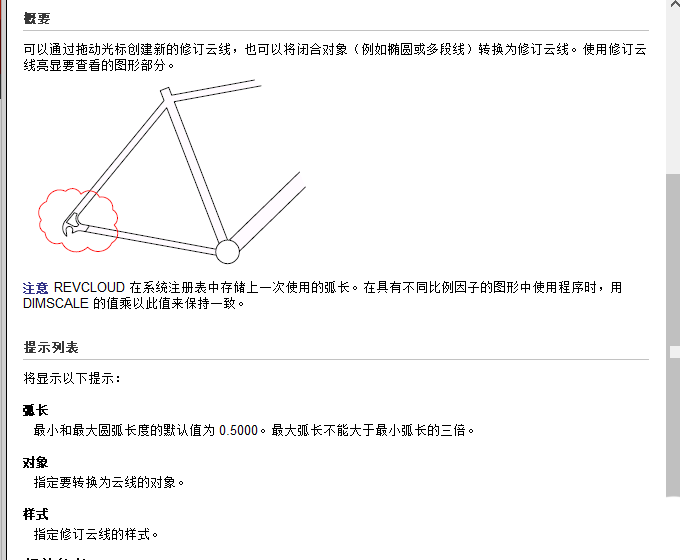

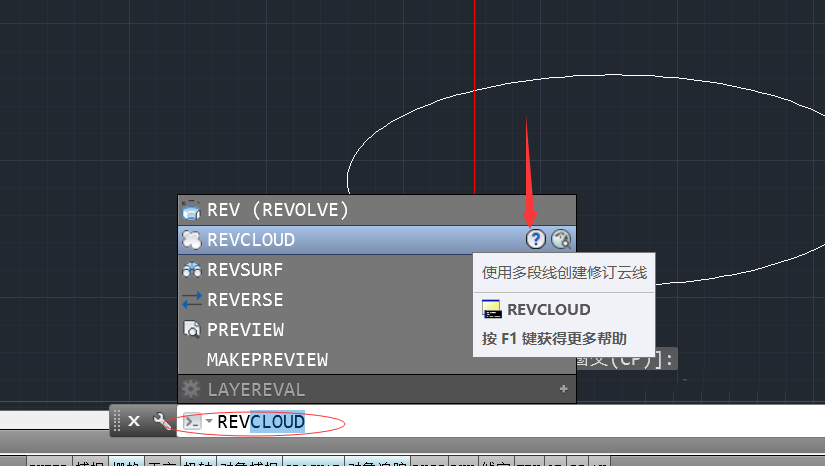

3、然后在命令欄中輸入revcloud命令，該命令即為修訂云圖命令，這里你可以點擊命令欄中的問號，然后查看軟件的命令詳情。

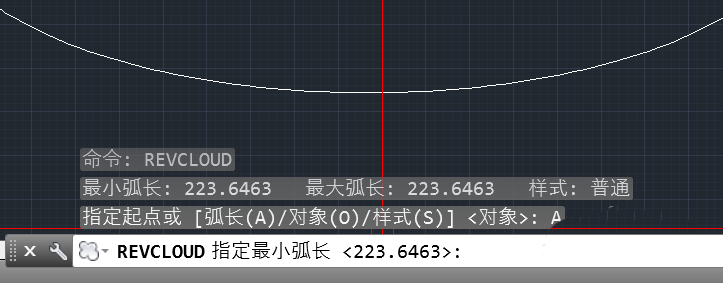

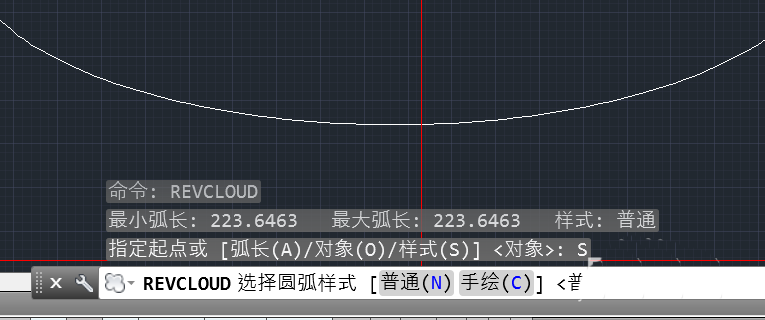

4、點擊空格之后，即可進入該命令的程序，然后可以選擇A 更改弧長S更改樣式，將修訂云圖的相應設置更改為你想要的參數。

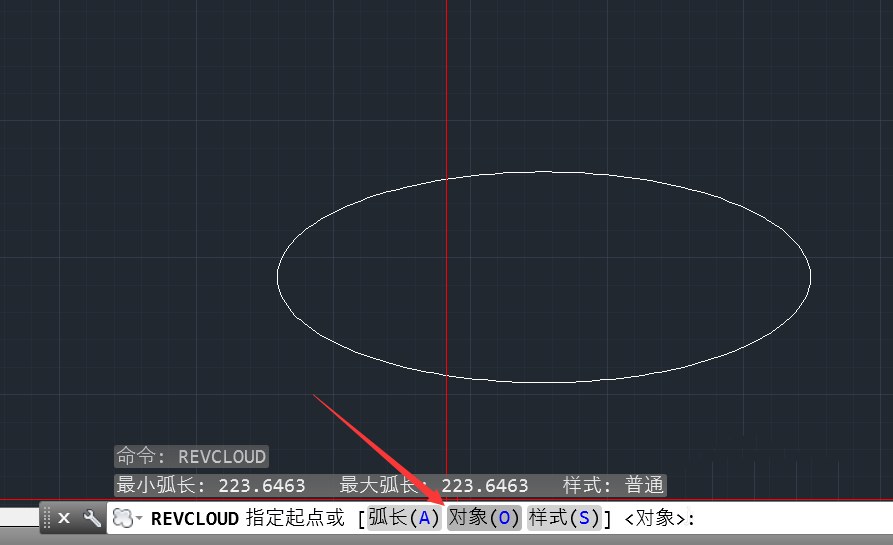

5、修改完成之后，在該命令中，選擇命令O對象，即可進入對象命令中，選擇你要修改的橢圓的對象，選擇完成之后，點擊空格，即可完成修改。

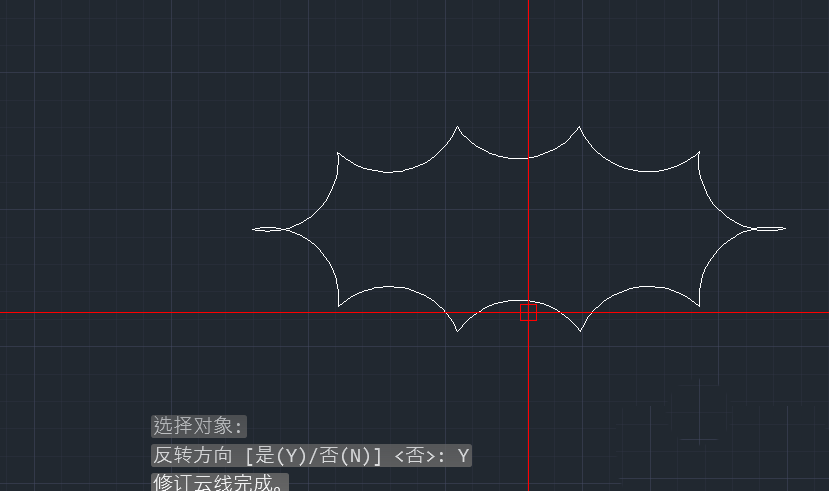

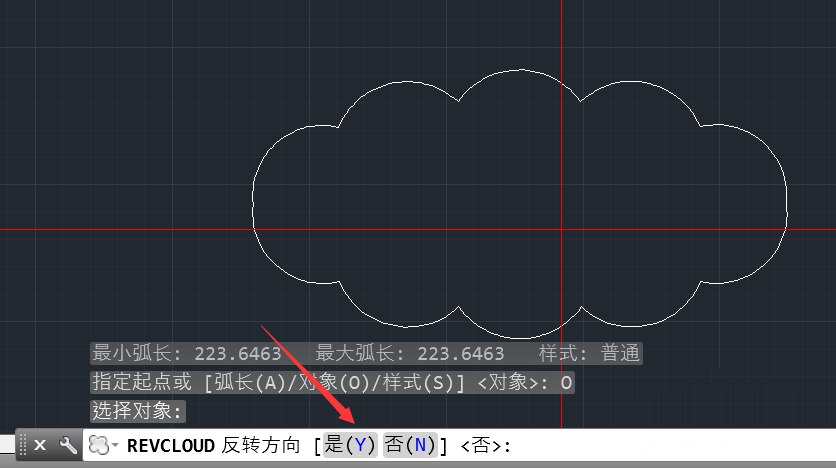

6、這里需要注意的是，可以選擇正反向，如果選擇反向，如圖所示，使用命令Y，即可更改為下方的反向云圖。

以上即是cad中橢圓轉換成云線的教程，希望大家喜歡，請繼續關注武林網。
