cad中可以自己繪制圖形，想要繪制波浪線，該怎么繪制呢？下面我們就來看看詳細的教程。

1、選擇線型，加載"//"，然后點直線就可以了，不過有點不圓滑美觀

2、新建塊，畫一條不太長的直線，指令DIV，然后分割直線，輸入等分數目，然后刪除直線，留下等分點

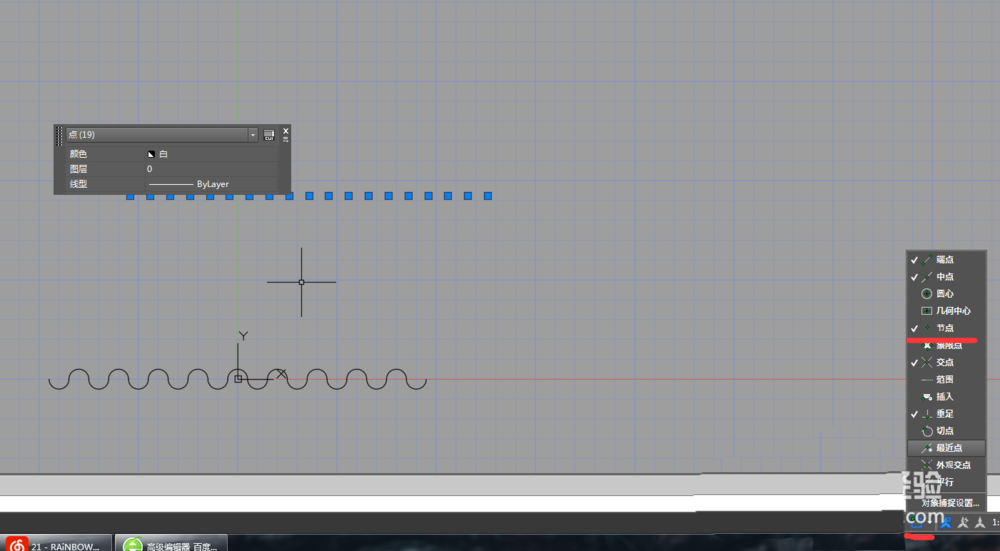

3、用半圓弧連接起來就行了，圖中是10mm，40個等分，如果覺得波動太大可以調整塊的Y軸比例

以上就是cad繪制波浪線的教程，希望大家喜歡，請繼續關注武林網。
