cad圖紙中的線條想要設置線寬，該怎么設置呢？下面我們就來看看詳細的教程。

方法一：通過多義線設置線寬

1、使用多義線來控制打印輸出的線寬。具體的步驟，鼠標左鍵點擊工具欄“繪圖”里面第三個圖標，啟動多義線命令?；蛘咴诿羁騼容斎?ldquo;PL”，同樣也可以啟動多義線命令。

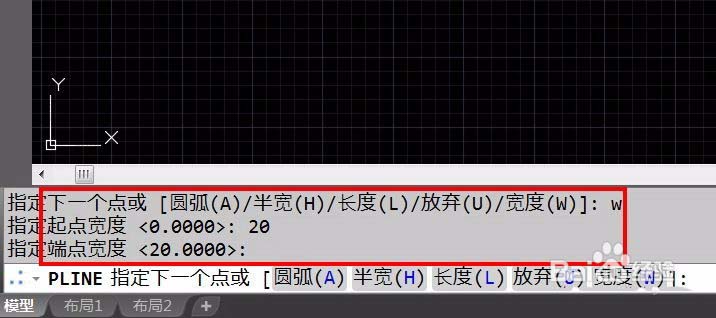

2、通過參數W來設置寬度，前面我們的例子出圖比例為1:10，計劃打印寬度為2mm，因此繪制的線寬應為20mm。

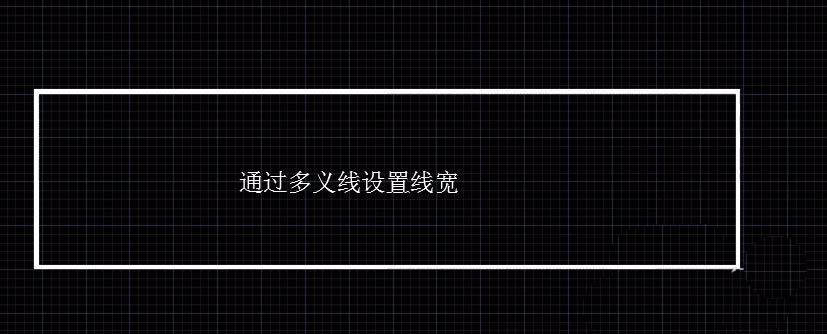

3、然后就可以繪制矩形了。繪制完成如下圖

方法二：通過線條格式定義線寬

CAD所有線條，無論直線曲線，都有幾個特性可以設置，包括線型，圖層等，當然，也包括線寬。

1、線寬的設置在“特性”工具欄里面。

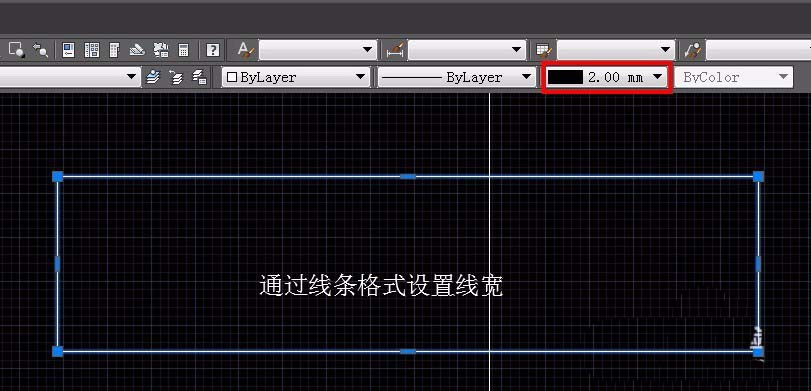

2、先選中想要設置線寬的矩形，然后在特性工具欄中將線寬調整為2mm。

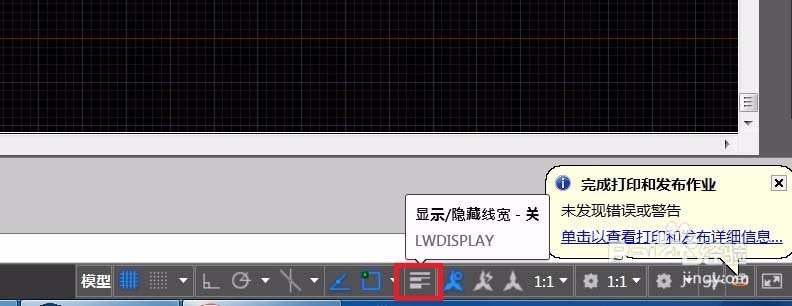

3、線寬雖然調整了，但是顯示仍然為細線。這時候我們可以通過“顯示線寬”開關來將線型寬度顯示出來。

三、比較兩種方法

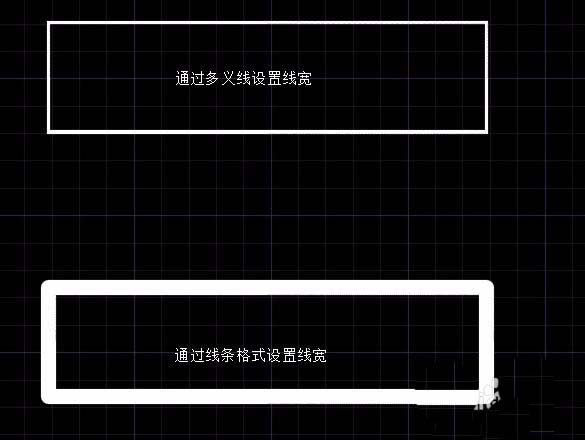

1、先來比較下在CAD界面下顯示的效果。

很明顯，多義線的線寬顯示是精確的，所見即所得。但是通過特性定義的線寬，顯示效果明顯有缺陷。線寬顯示很怪。

2、再來比較打印輸出的效果

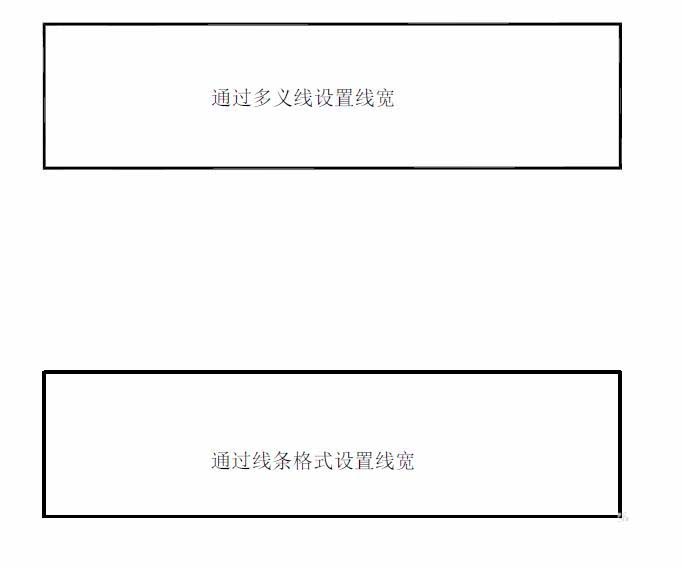

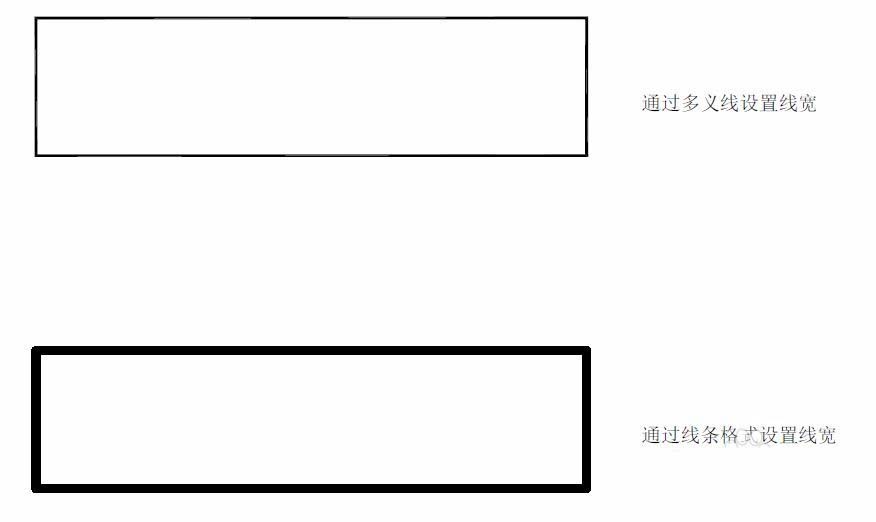

在打印輸出成A1圖紙時，兩種設置打印出來的效果基本一致。但是如果縮印成A4圖紙時，多義線設置會按照比例調整線寬，打印效果很不錯。但是特性設置的線寬仍保持在2mm，因為打印出來的效果與預設效果相差比較多。

以上就是關于cad圖紙但因是線寬的設置方法，因此比較下來，還是更推薦使用多義線來設置打印線寬，希望大家喜歡，請繼續關注武林網。
