cad圖紙想要畫隔膜閥，該怎么畫呢？下面我們就來看看詳細的教程。

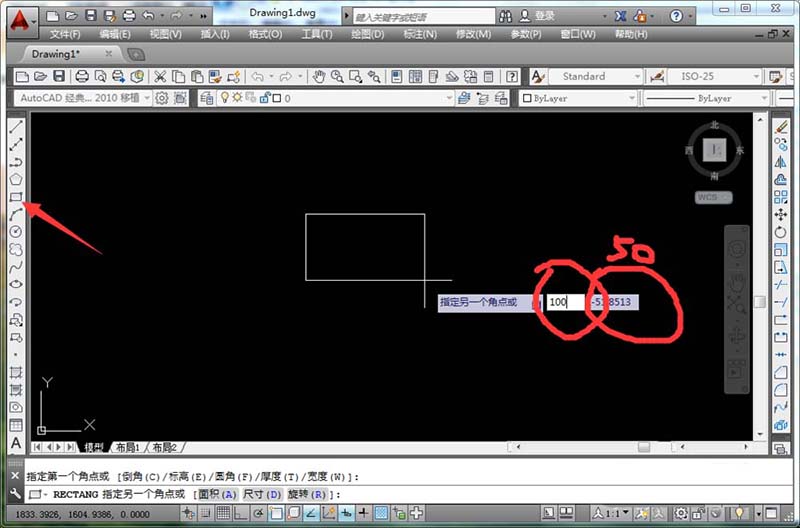

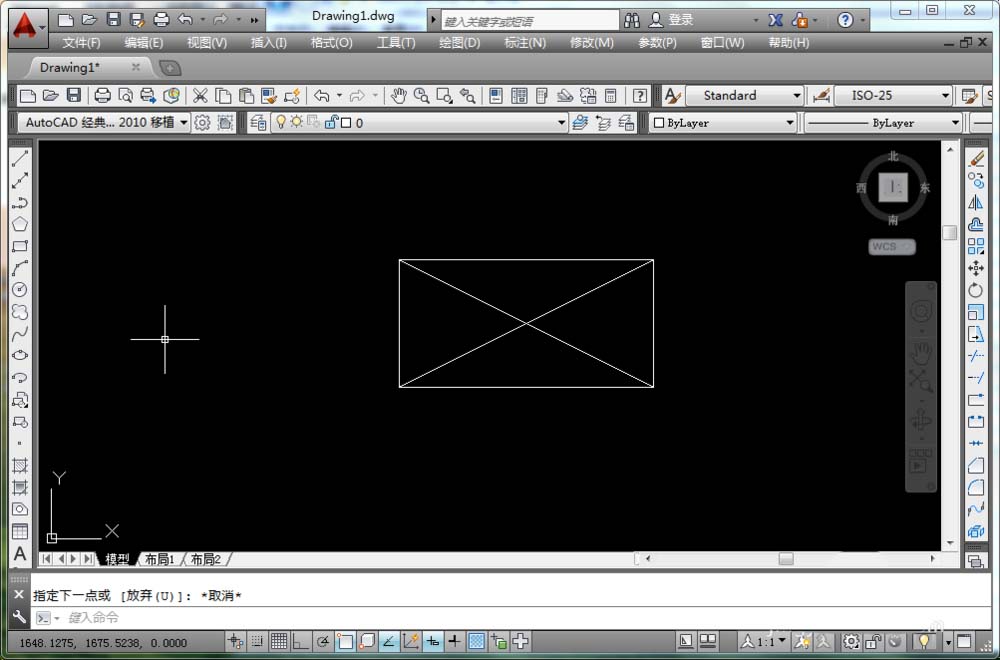

1、先用矩形工具繪制一個長100，寬50的矩形。在矩形內畫出對角線；

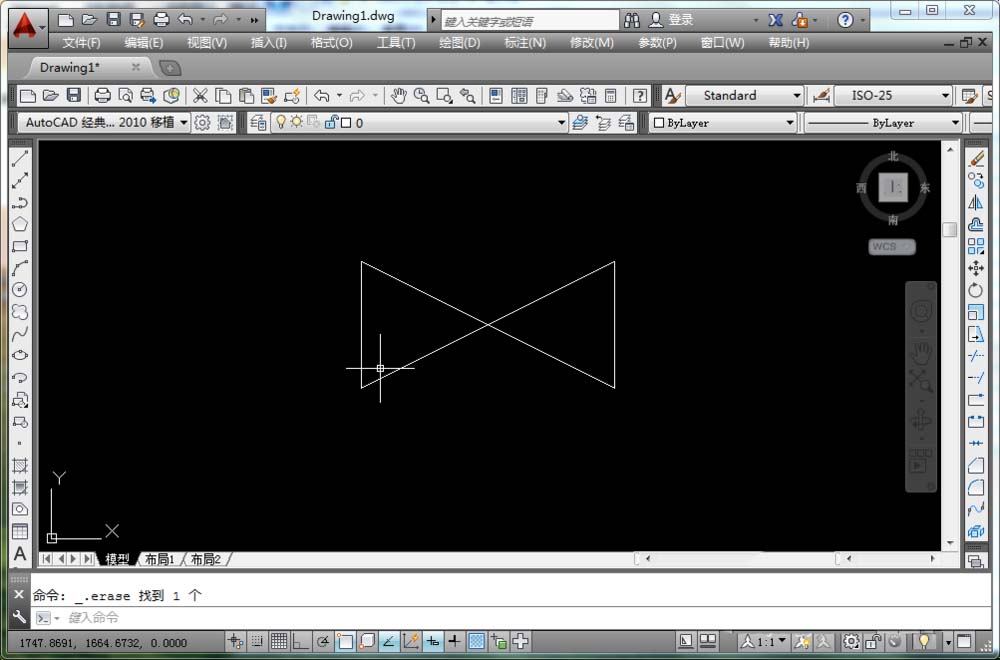

2、用快捷鍵【x】拆分矩形；刪除矩形兩條長邊；

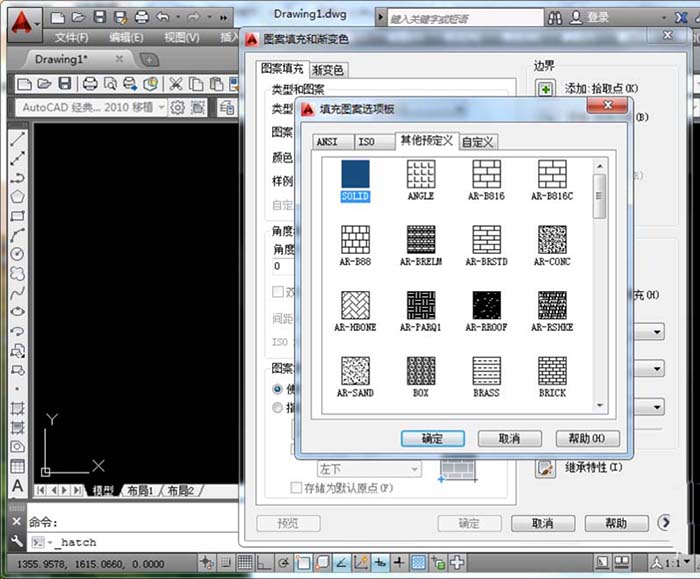

3、在矩形對角線相交處畫一個半徑15的圓，將圓填充黑色，連接管線；

4、在圓的圓心畫一條長30的豎線；

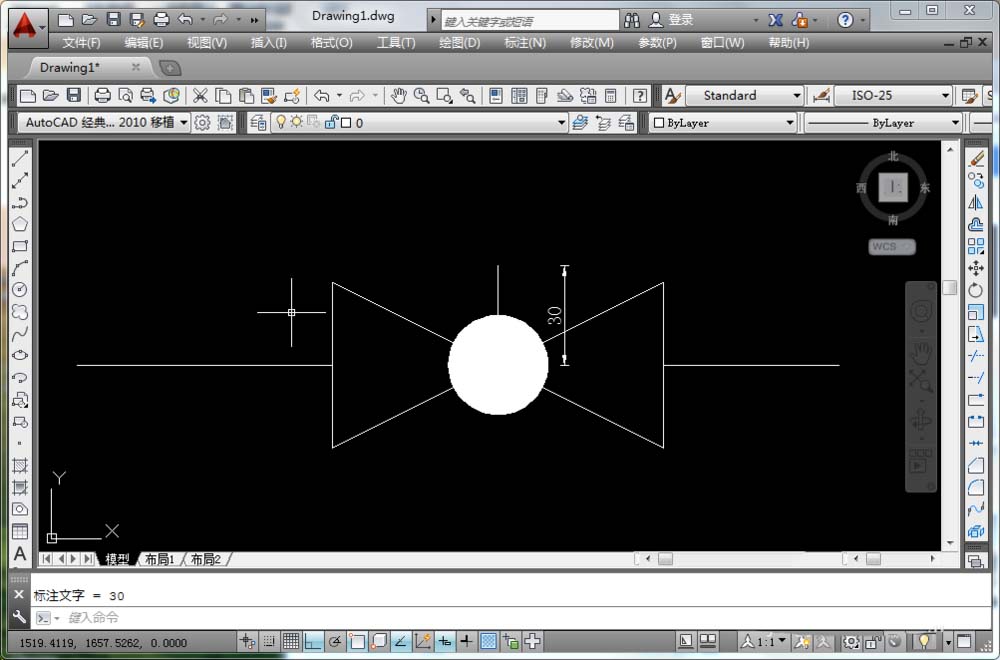

5、在豎線頂端兩側各畫上長15的線。

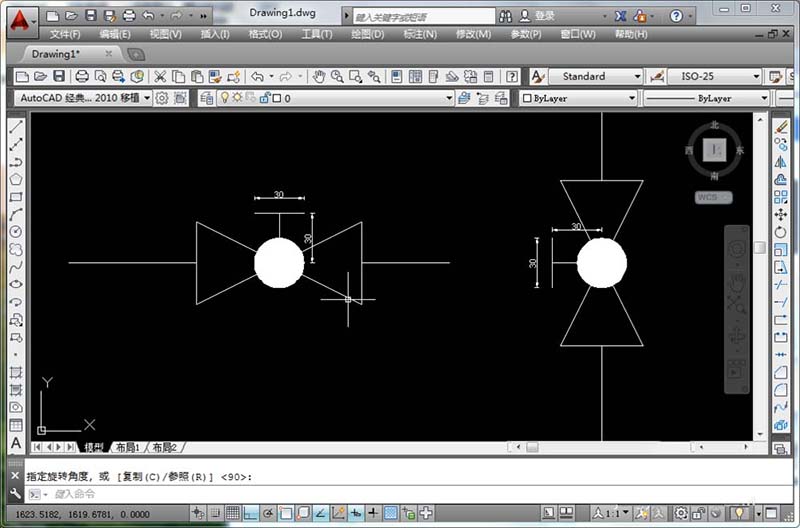

6、方向旋轉即可，大小可以等比例縮放。這就是給排水中的隔膜閥繪制。
