cad在繪制圖紙的時候，經常會碰到需要繪制自定義圖案的問題，該怎么繪制不規則的圖形呢？下面我們就來看看詳細的教程。

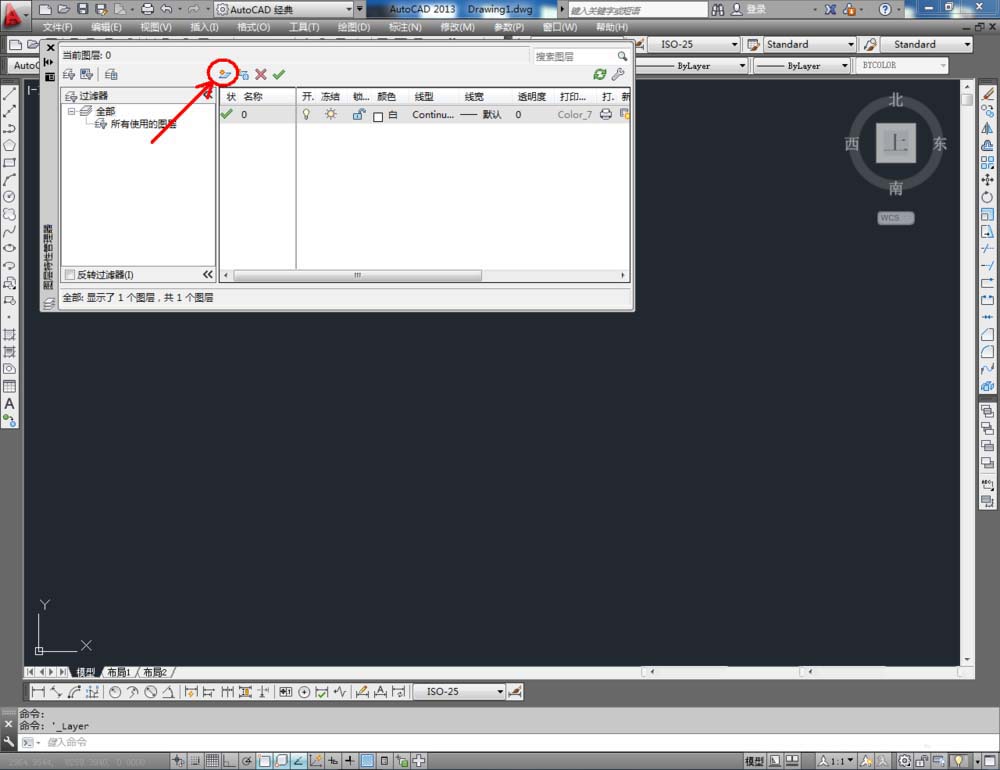

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：自定義圖案。點擊色塊，按圖示設置一個圖層顏色，完成自定義圖案圖層的設置（如圖所示）；

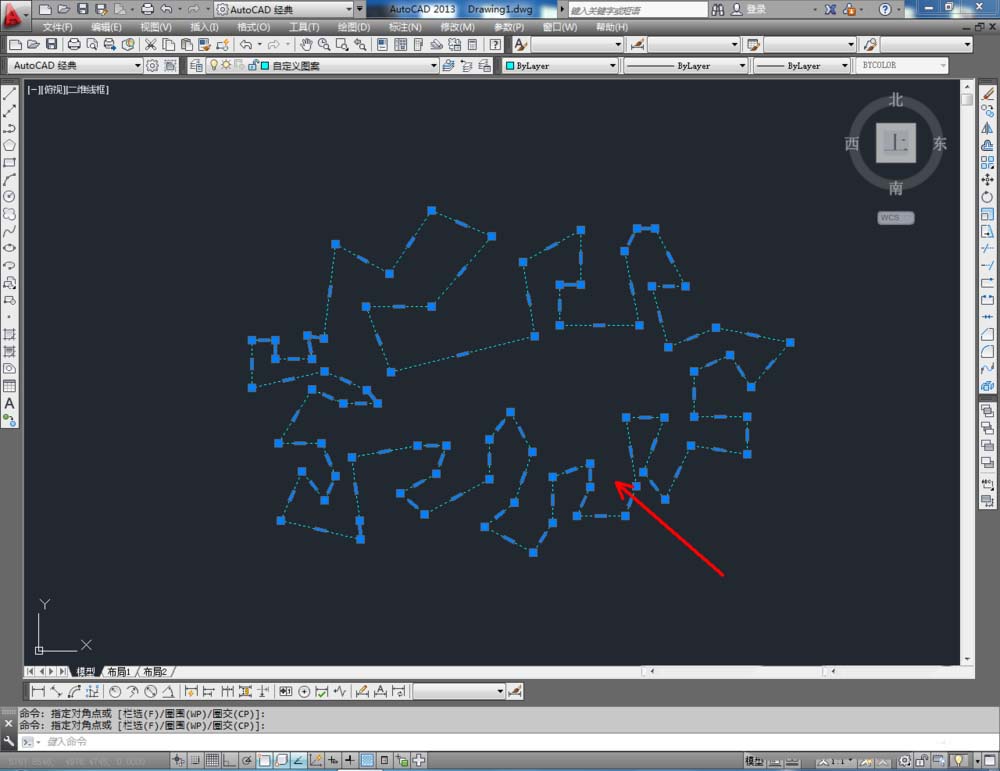

2、直線自定義圖案的制作。點擊【多段線工具】按圖示在作圖區域繪制出一個多邊圖案。選中圖案，通過對圖案上的節點進行調整，完成直線自定義圖案的繪制（如圖所示）；

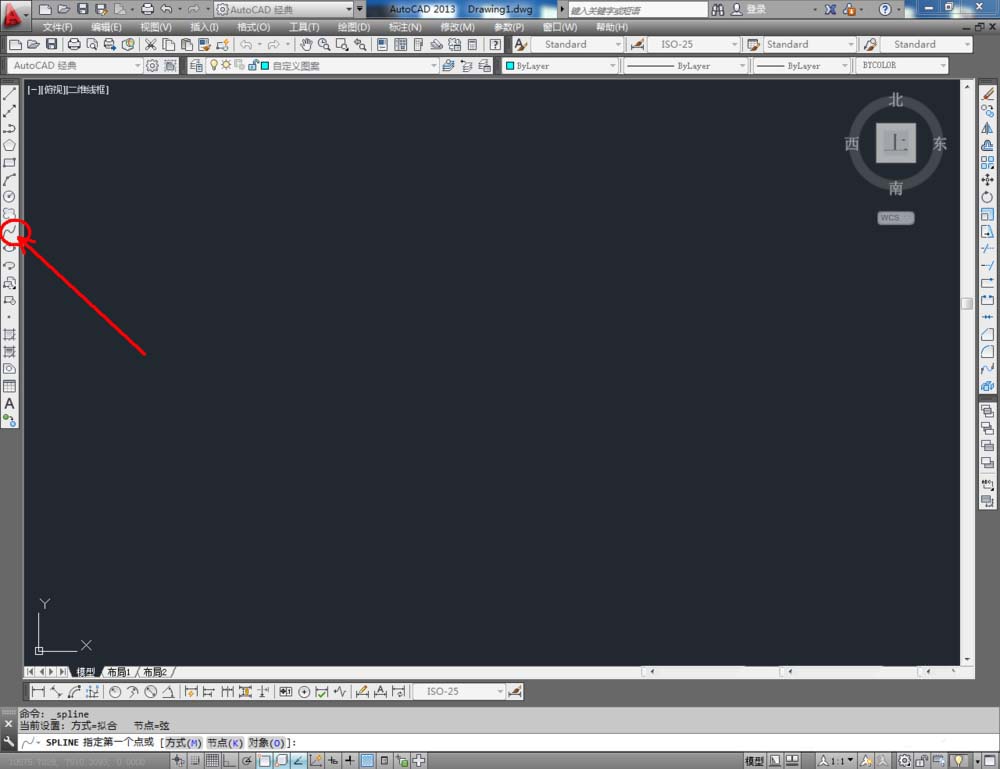

3、曲線自定義圖案的制作。點擊【弧線工具】按圖示在作圖區域繪制一出一個曲線圖案。選中圖案，通過對圖案上的節點的調整，制作出我們自定義圖案造型（如圖所示）；
