打開cad圖紙的時候，我們發現CAD圖中明明有些圖層肯定是空的，但就是purge（清理命令）的時候清理不掉、甚至根本不會有該圖層的選項，，我們把這種圖層稱為“頑固圖層”，其實對付“頑固圖層”的辦法非常簡單，AutoCAD自己就提供了一個非常好用強大的[laydel]命令。本經驗講述這個命令的用法，同時也演示了如何使用另一個好用的[laywalk]命令，可以用來檢查圖中圖層的錯漏等等，非常方便實用，詳細教程請看下文介紹。

1、先看一下[laywalk]命令，此命令非常方便有用，特別是您單位或者您的客戶對圖層的要求比較嚴格和規范的情況下。使用前最好調整所需視圖,如果需要全圖檢查圖層的情況，最好把視圖放縮到最大: zoom e.

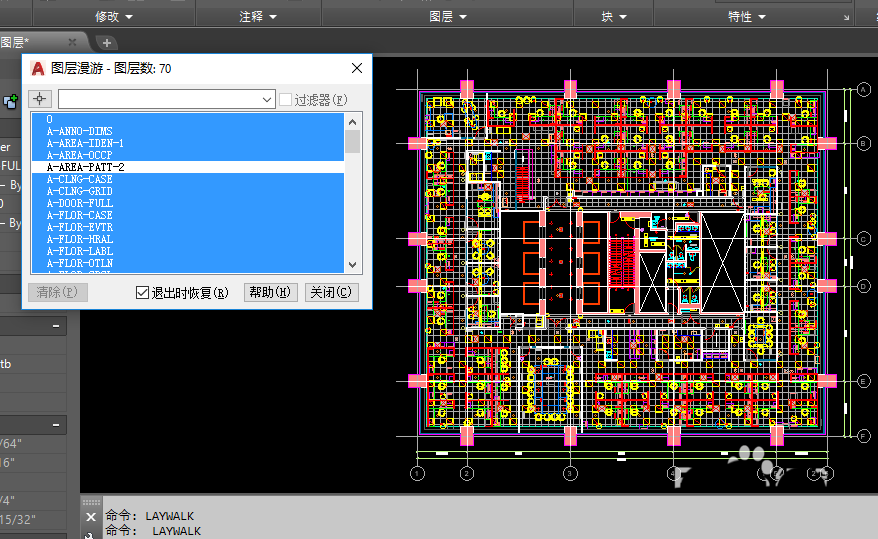

執行這個命令，會彈出一個對話框，上面列出了所有當前圖層：

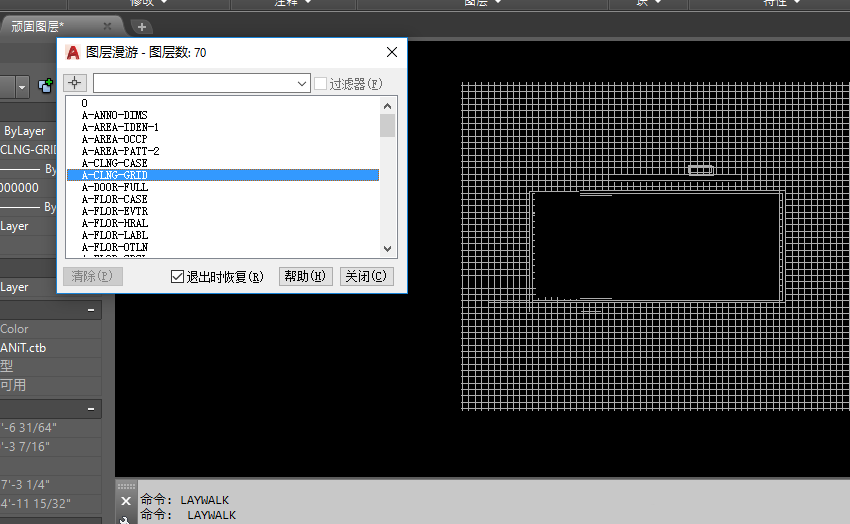

2、單擊每個圖層，會將其他所有圖層關閉，只顯示當前圖層的所有實體。這樣我們可以很方便知道哪些圖層上有多余實體，哪些圖層上實體是錯的：

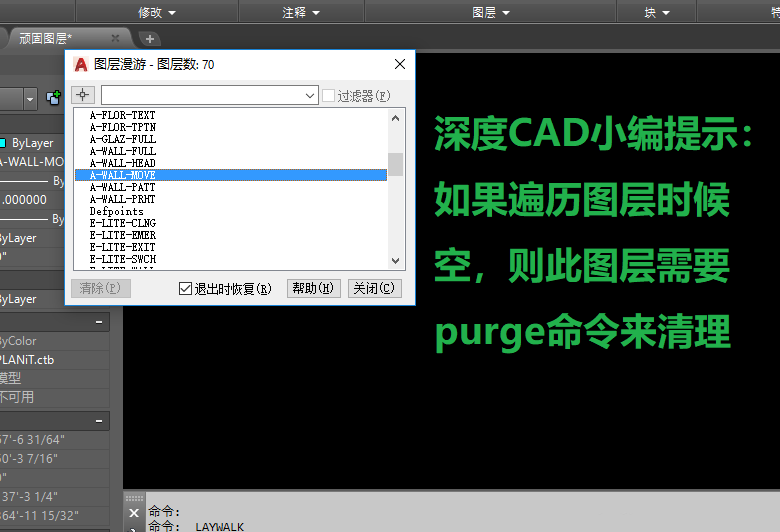

3、如果看到有些圖層是空白的，表示該層沒有任何實體，通常這種情況需要purge清理；但對于例如本圖這個“A-WALL-MOVE”圖層，會發現purge之后并沒有清掉，這就是所謂的“頑固圖層”，事實上根本AutoCAD沒有給出有這個選項。

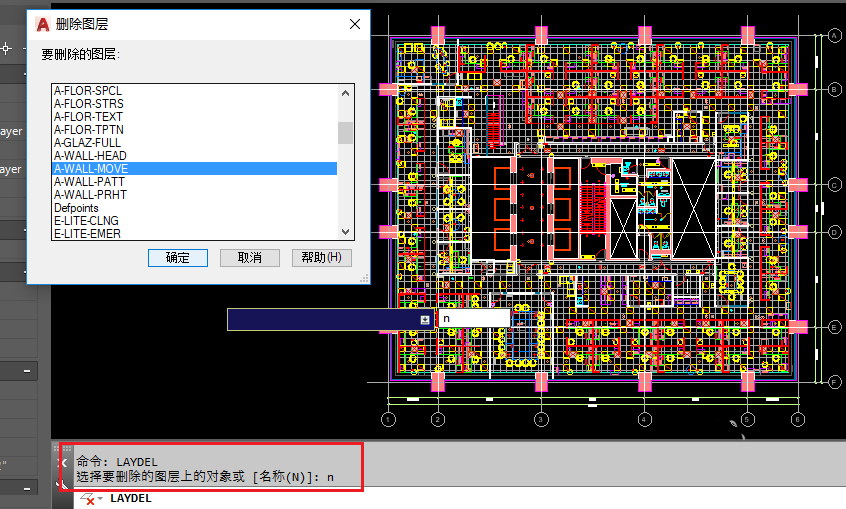

4、對于這種用purge清理不掉的圖層，深度CAD小編覺得最好的辦法就是使用[laydel]圖層刪除命令：執行laydel，可以選擇某個實體，也可以輸入“N”，此時彈出一個對話框，上面列出了所有當前圖層：

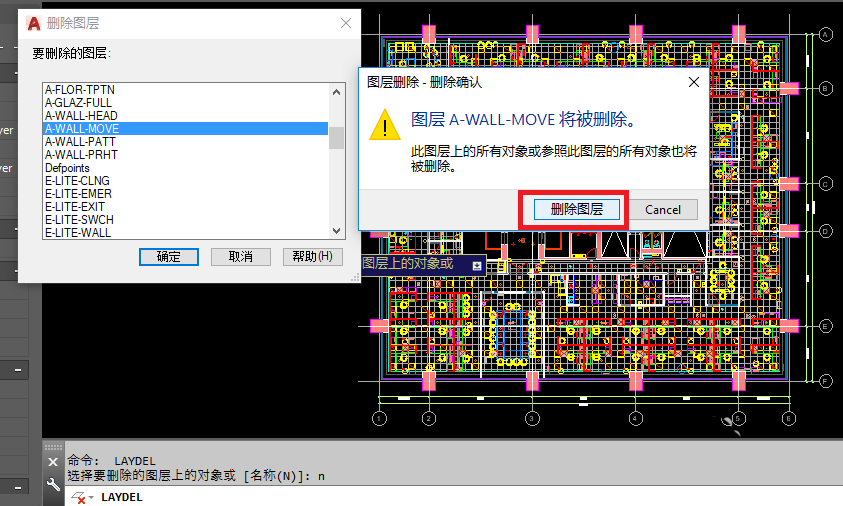

5、選中該圖層然后點確定，再在彈出的確認對話框按確定，就可以刪除掉這個頑固圖層了。

以上就是AutoCAD刪除頑固圖層的方法，希望大家喜歡，請繼續關注武林網。
