CAD中想要設計室內平面圖，該怎么繪制這個平面圖呢？下面我們就來看看詳細的教程。

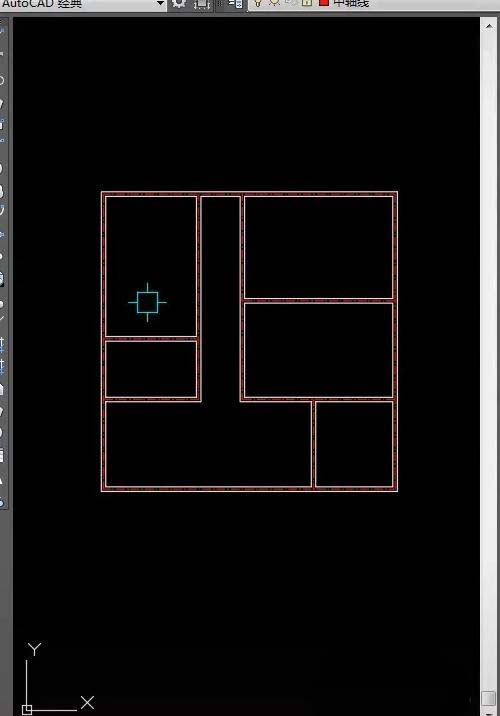

1、打開一個簡易室內的平面圖。

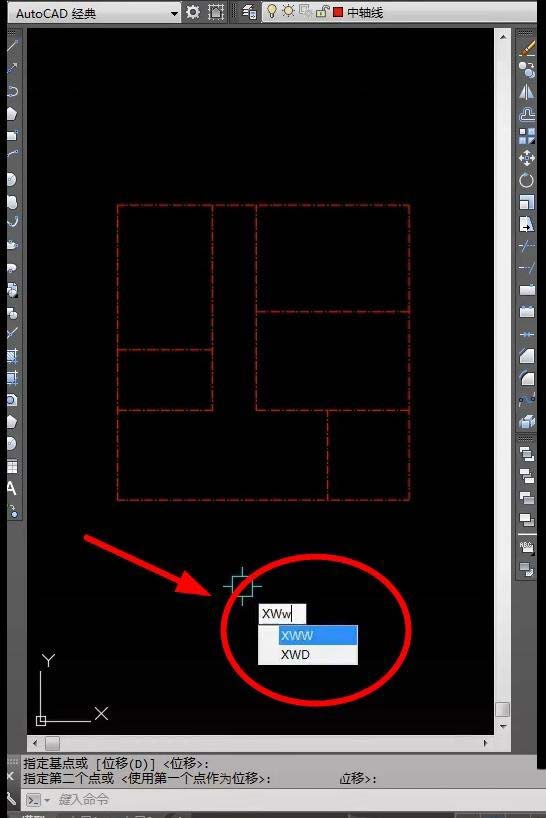

2、輸入快捷鍵，xww。

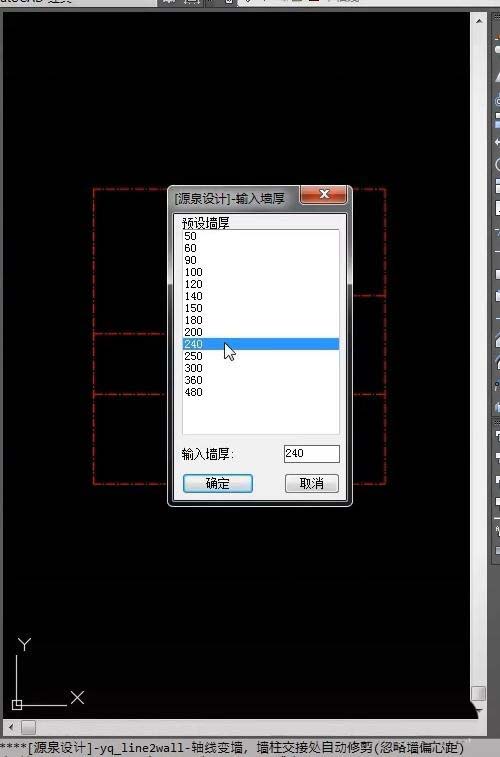

3、輸入墻體厚度240。

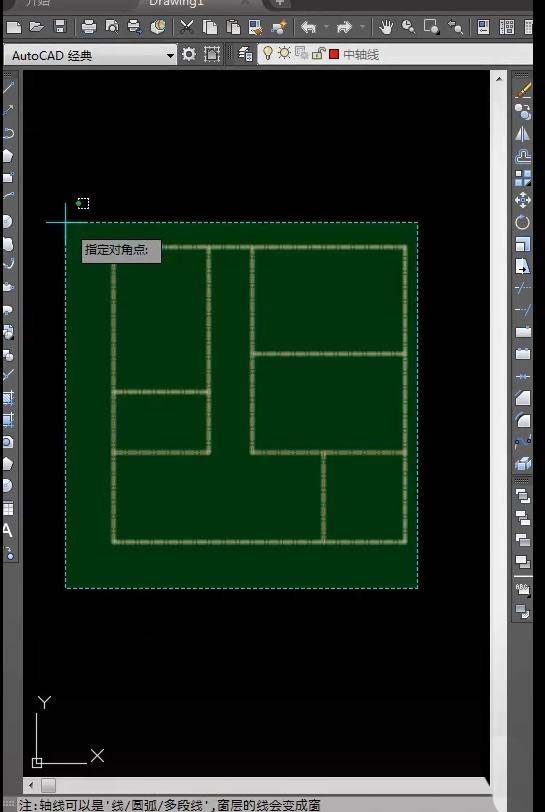

4、框選平面圖。

5、這時平面圖就全部加上墻厚了。

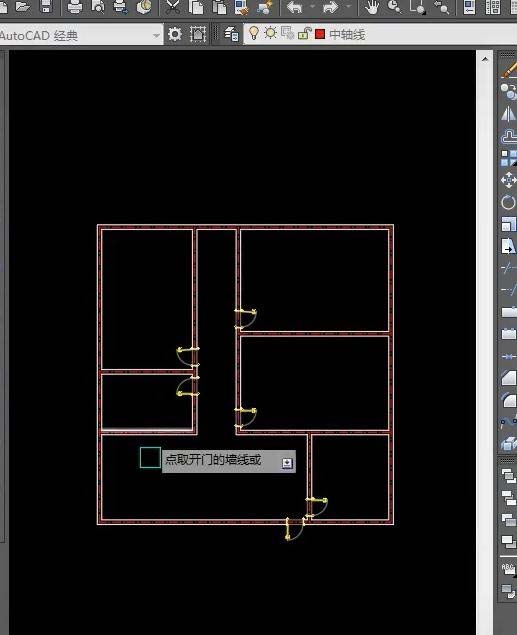

6、輸入快捷鍵ADT，就可以畫我們的門體了。

7、這樣我們很方便就把門體畫好了。

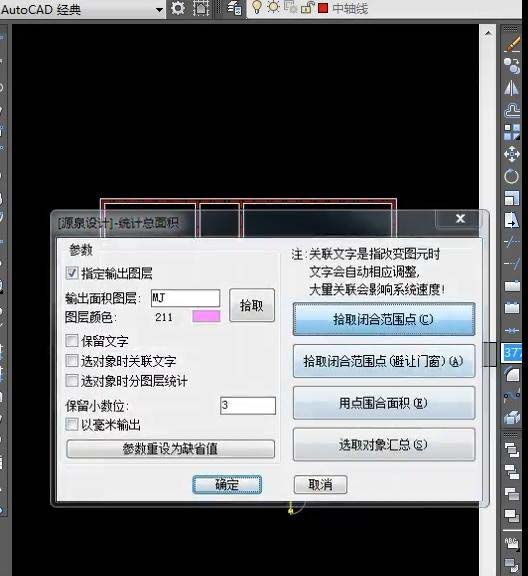

8、輸入快捷鍵MJ，來計算各區域的面積。

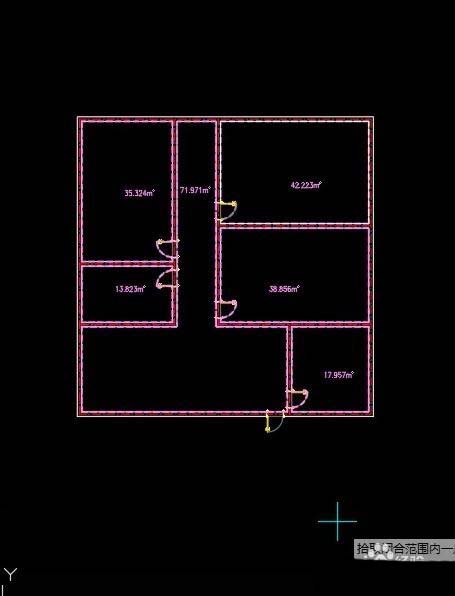

9、這樣面積就計算出來了。

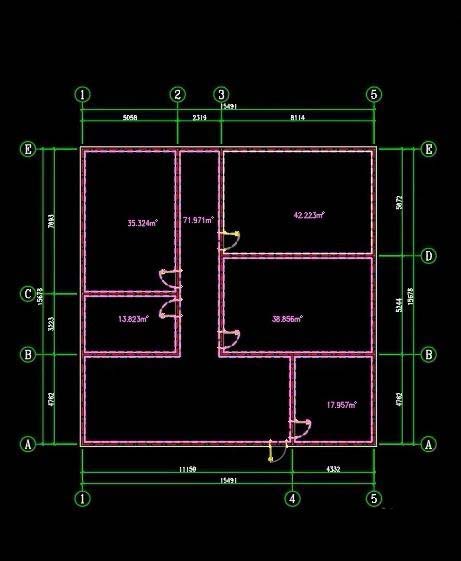

10、在輸入快捷鍵AZH，快速框選我們的對象，進行尺寸標注。這樣就完成了詳細的平面圖。

以上就是cad繪制教室平面圖的教程，希望大家喜歡，請繼續關注武林網。
