CAD布局只不過選不過要快速創建不規則視口。該怎么創建不規則的視口呢？下面我們就來看看詳細的教程。

1、首先安裝任意版本的CAD，小編是cad2010。

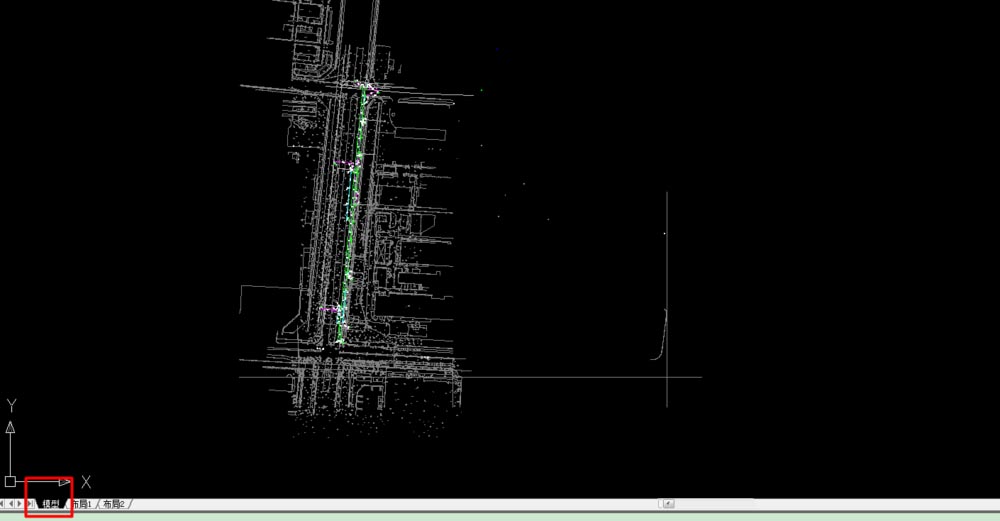

2、隨意打開任意一張圖紙，如圖所示。

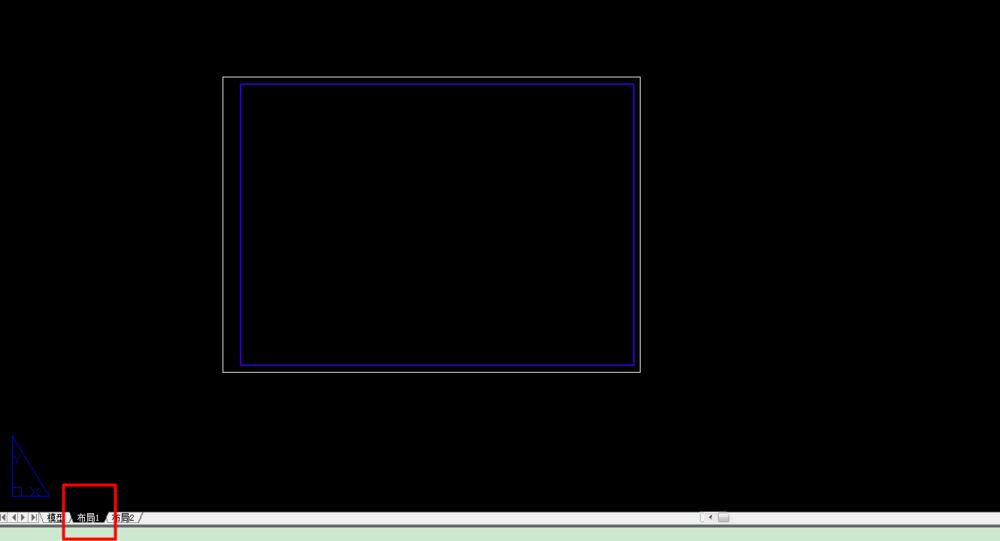

3、切換到布局窗口。

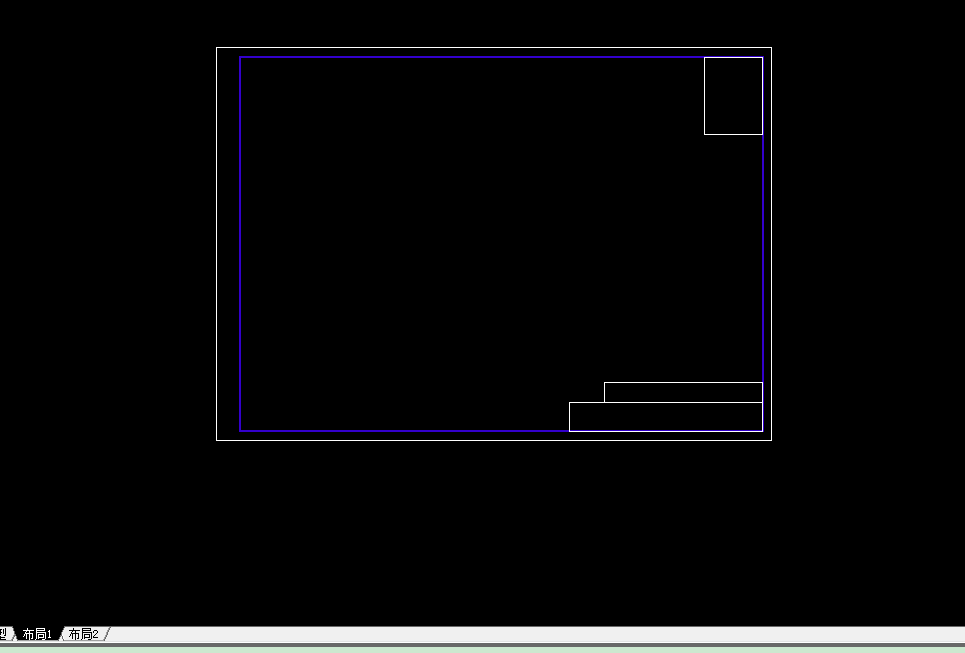

4、在布局窗口隨便建立一個圖框，如圖所示。

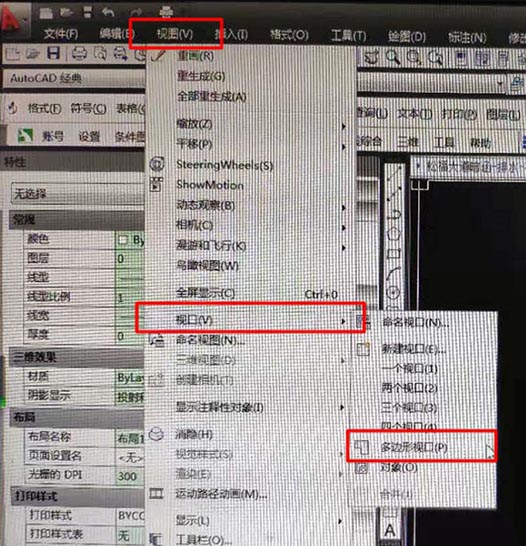

5、在菜單欄查找“視圖”-“視口”-“多邊形視口”，點擊，如圖所示。

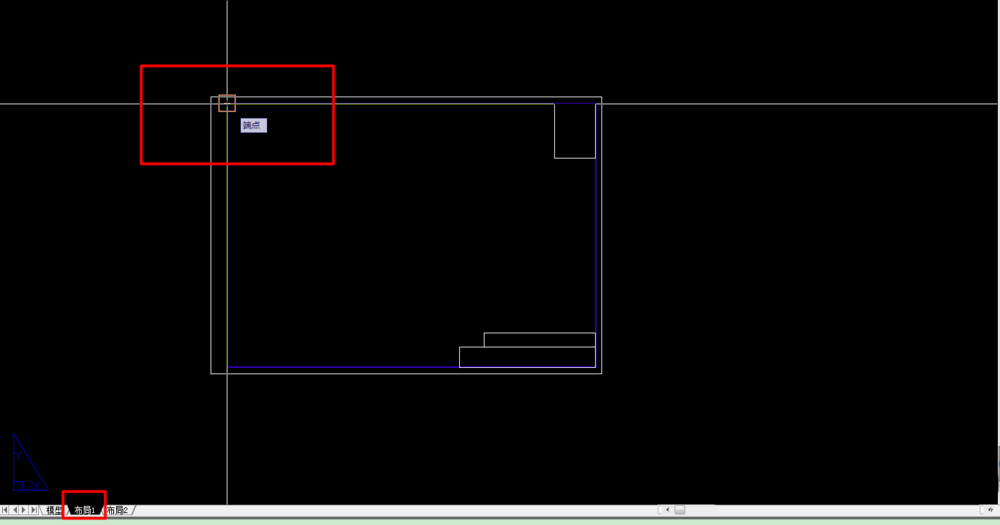

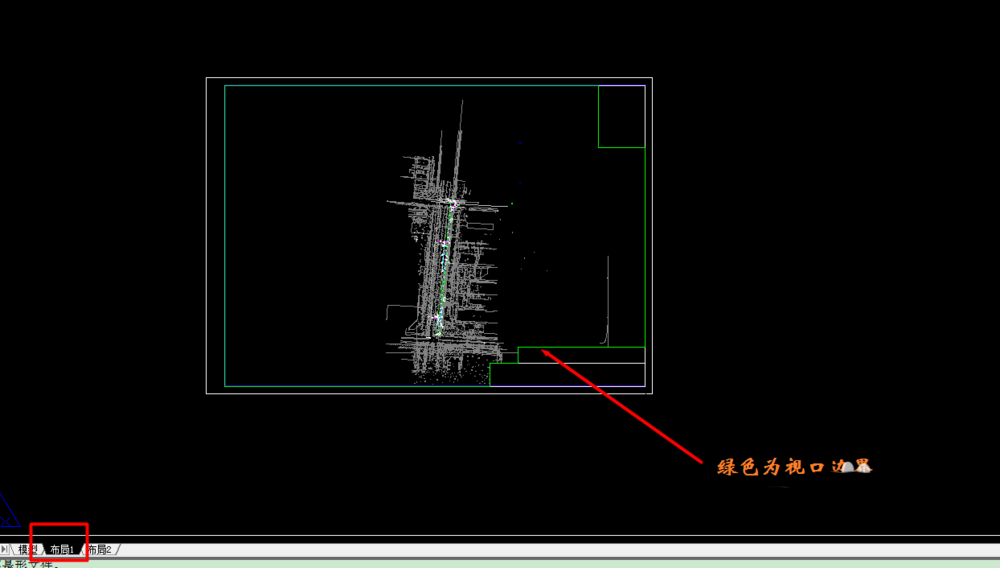

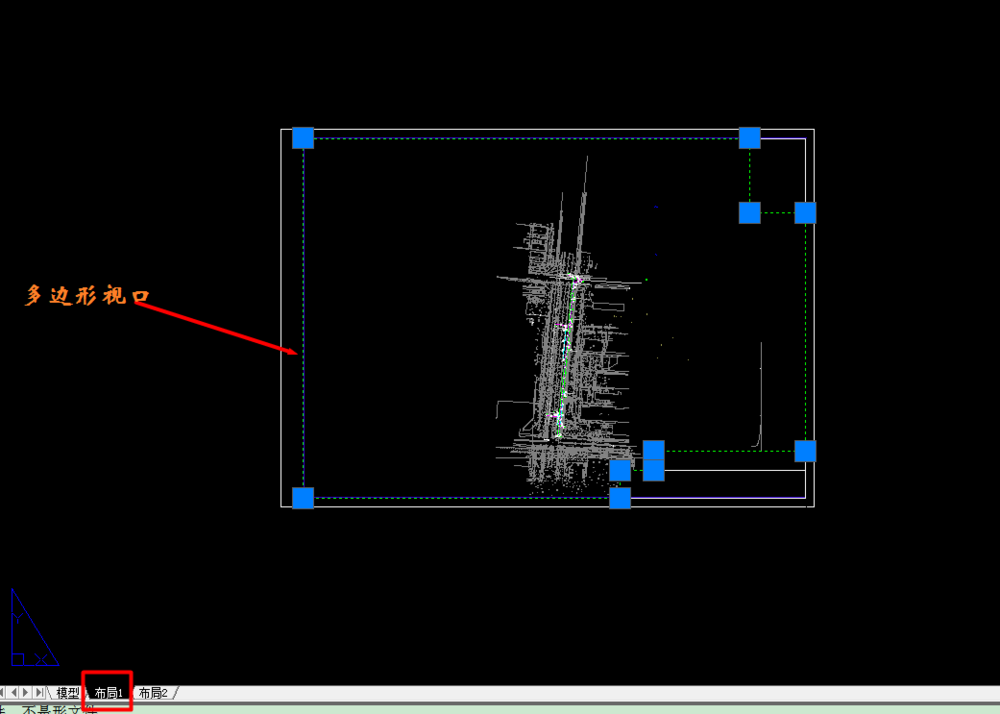

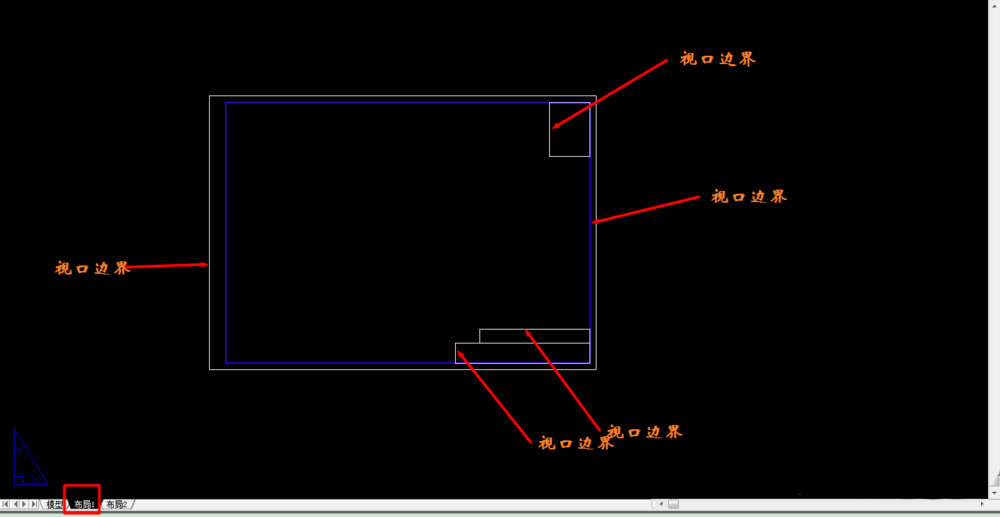

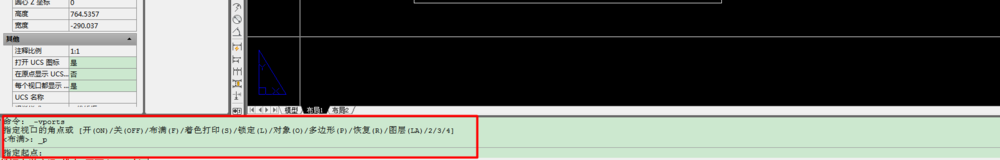

6、按照一定的順序在已畫好的圖框里沿著邊線依次點節點，最后形成一個閉合的多邊形。如圖所示。

以上就是cad創建不規則視口的教程，希望大家喜歡，請繼續關注武林網。
