cad中想要繪制餐桌平面圖，該怎么繪制呢？下面我們就來看看cad繪制餐桌平面圖的教程。

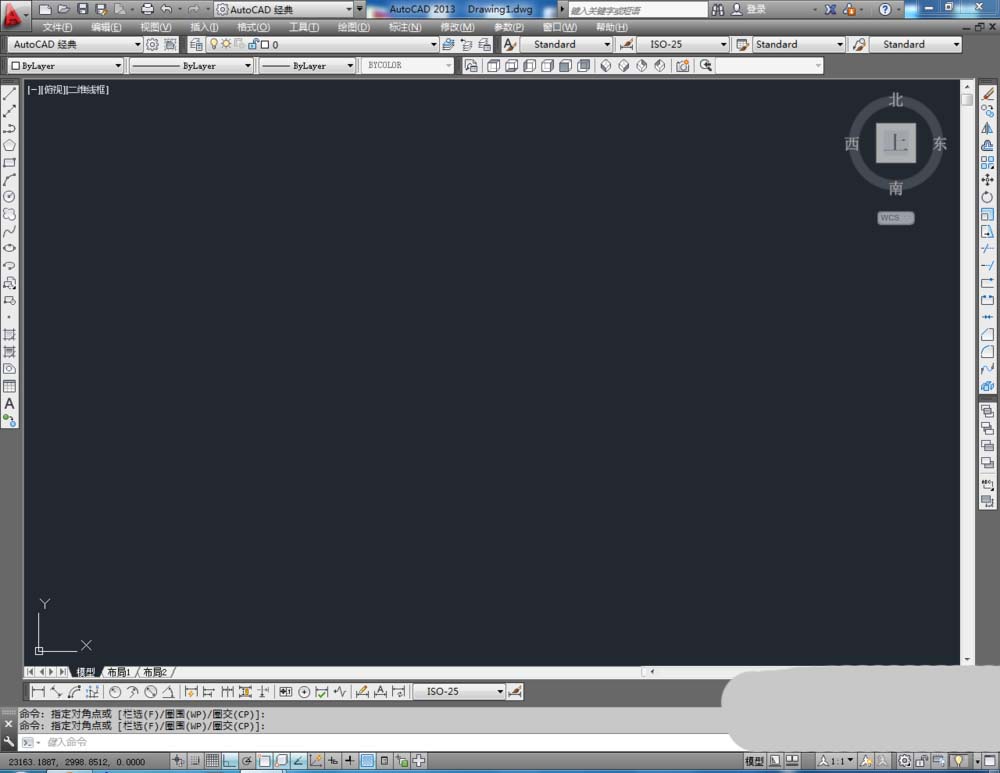

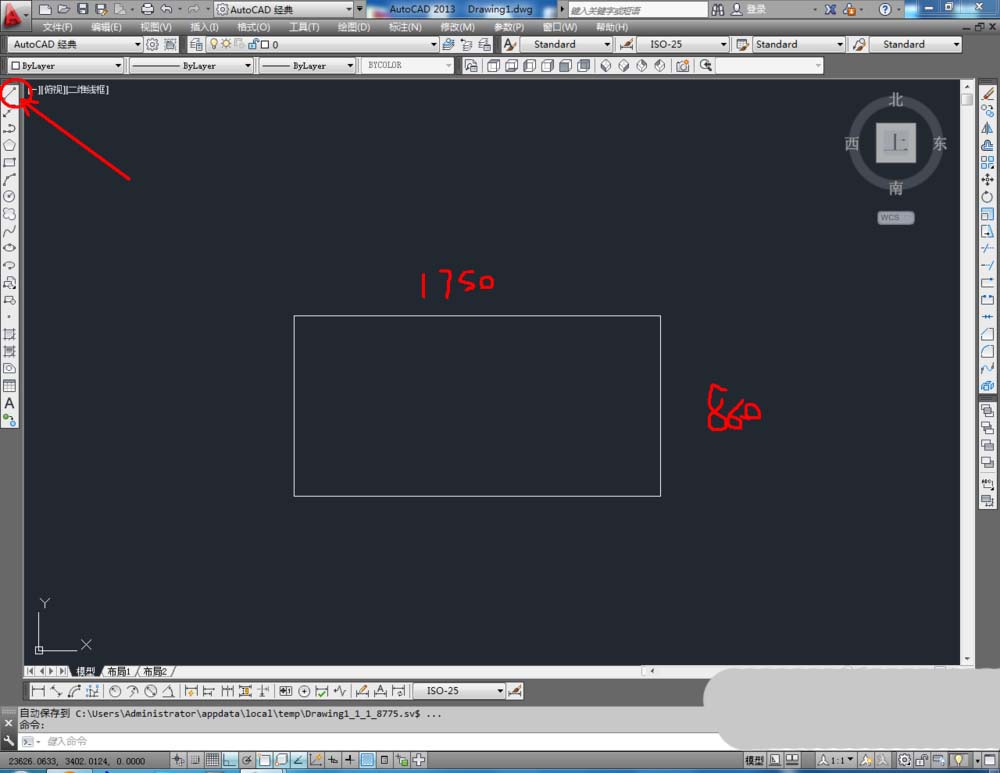

1、打開AutoCAD2013軟件，點擊【直線工具】，在作圖區域繪制一個1750*860mm的矩形圖案。點擊【圓弧工具】，按圖示繪制出一條弧線后，點擊【鏡像工具】，繪制出對稱的另外一條弧線（如圖所示）；

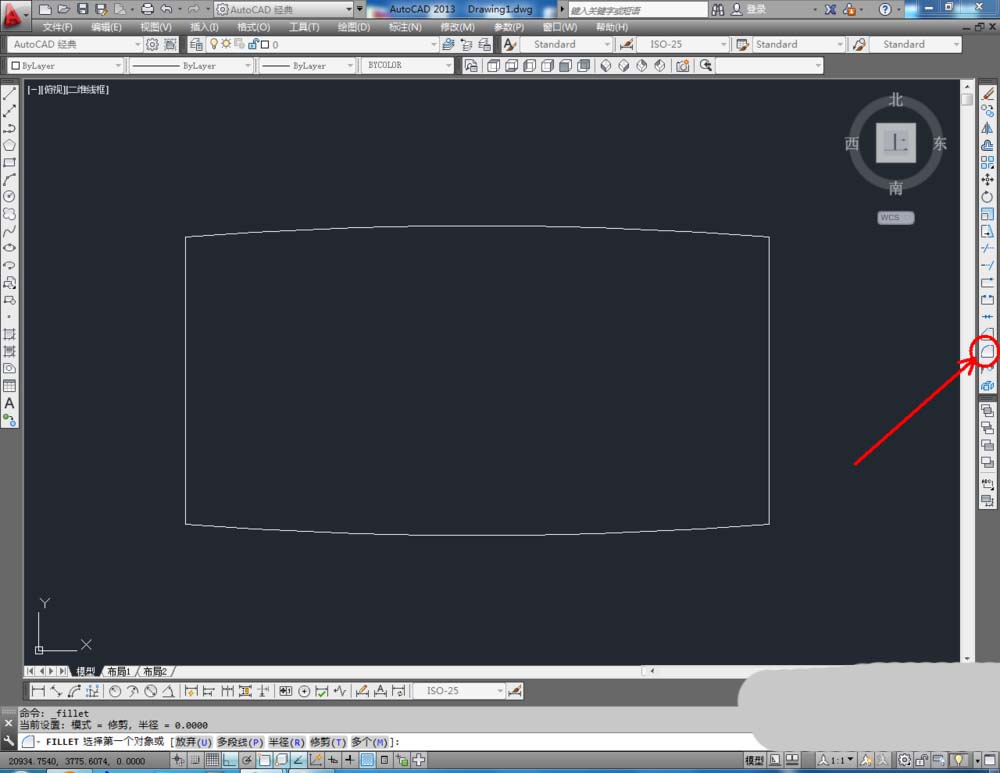

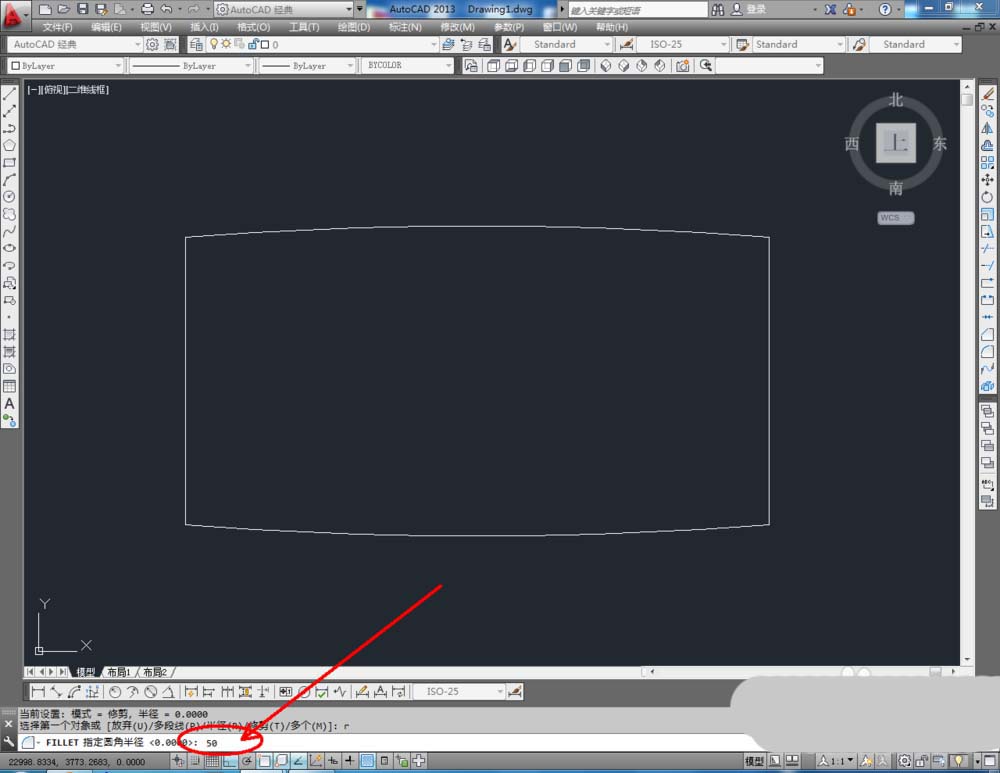

2、點擊【圓角工具】，在下方命令欄中輸入：r并按下空格鍵，繼續輸入命令：50再次按下空格鍵后，鼠標點取需要圓角處理的兩條線。依次完成其他角的圓角處理（如圖所示）；

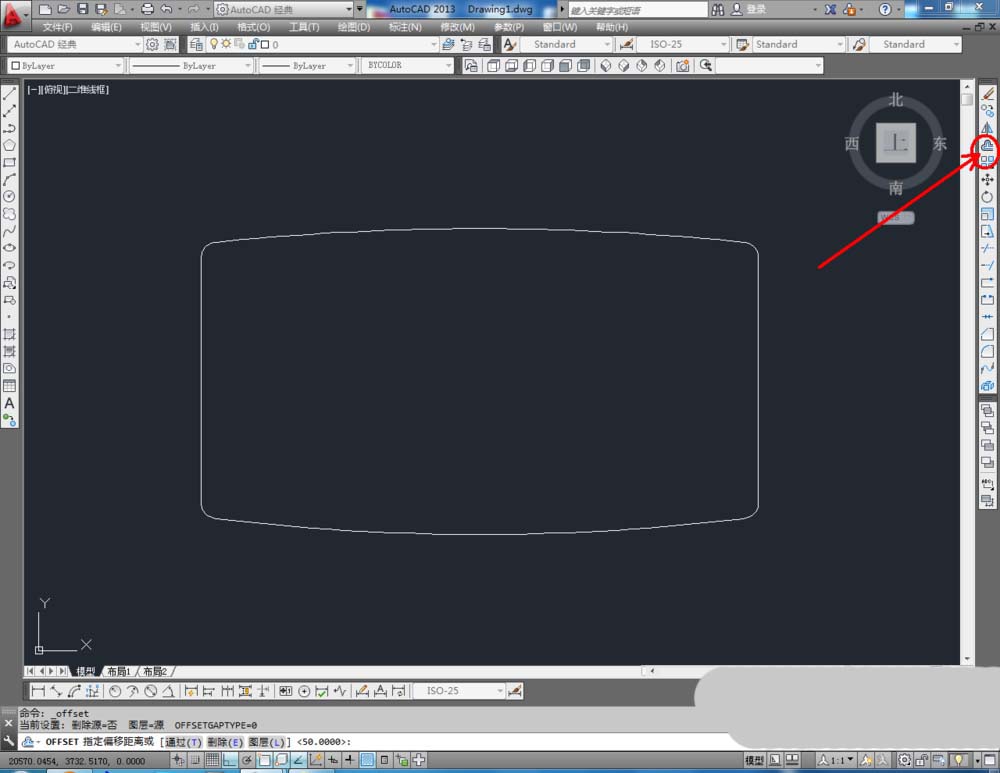

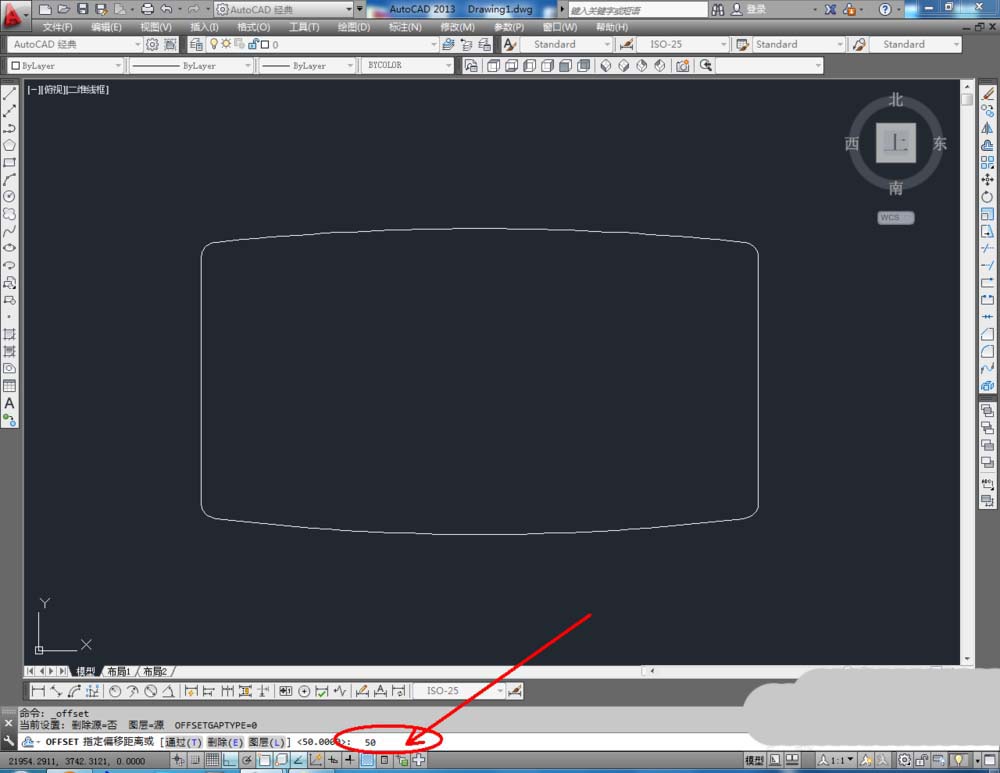

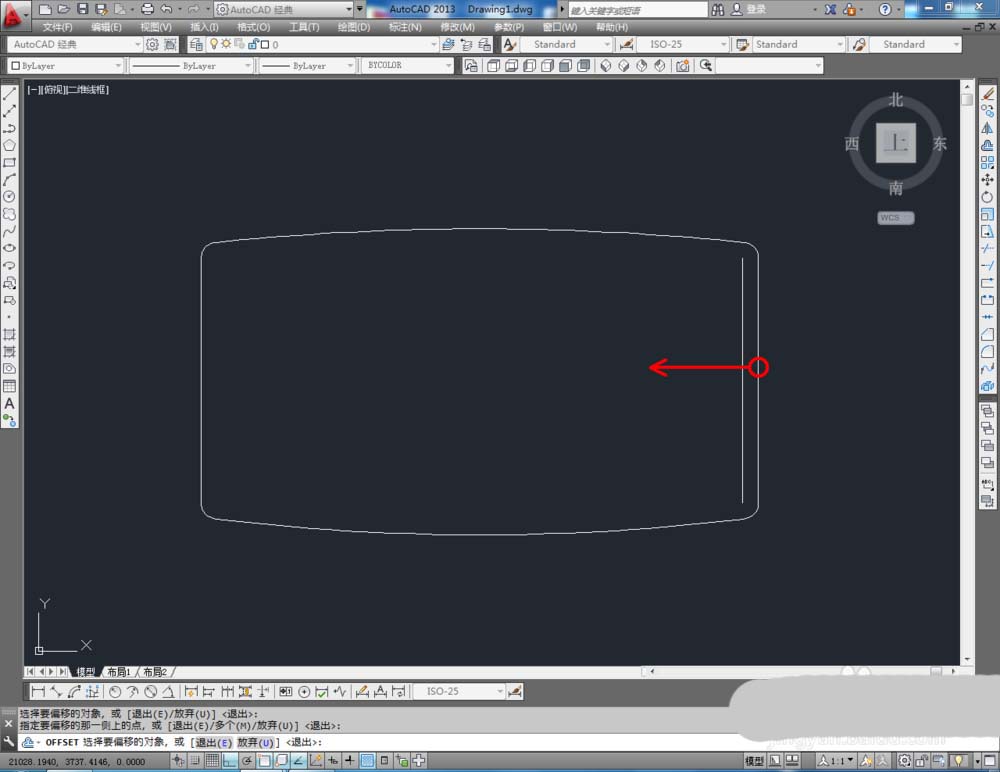

3、點擊【偏移工具】，在下方命令欄中輸入偏移量：50，鼠標點擊餐桌邊線進行偏移。完成所有線的偏移后，點擊【直線工具】，將餐桌的其他線條補充完整（如圖所示）；
