cad中想要繪制一個三連心的圖形，該怎么繪制呢？下面我們就來看看使用cad繪制三連心的教程。

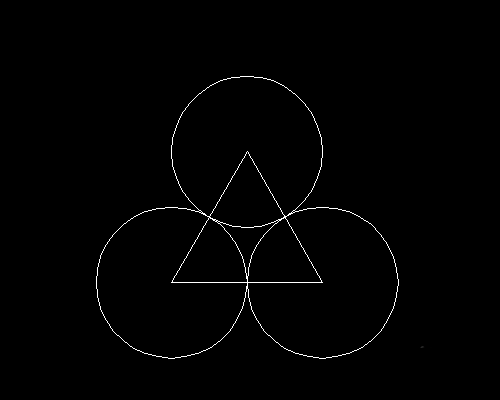

1、畫三個等徑圓，兩兩相切。圓半徑25，連接圓心成等邊三角。

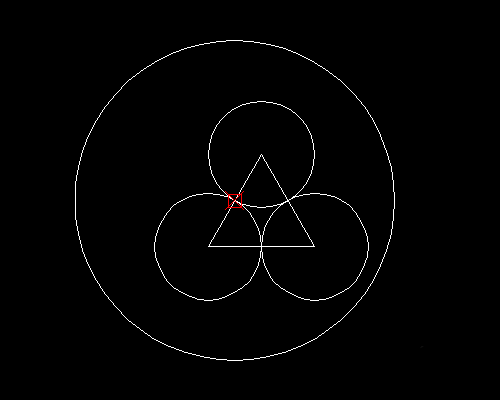

2、以三角左側邊中間點為圓心，75為半徑畫圓。

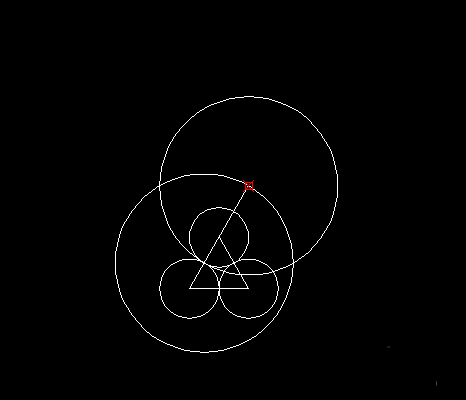

3、延長三角形的邊至于大圓相交，以交點為圓心，畫等徑大圓，與兩小圓相切。這里可以看出，大小圓半徑為3倍關系。

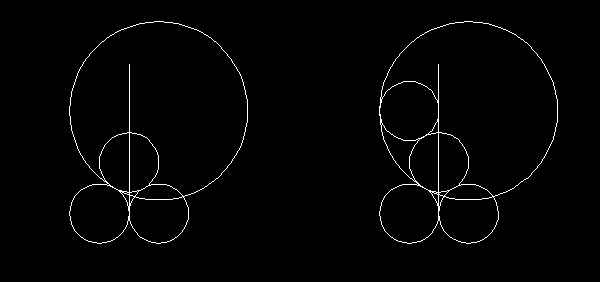

4、刪除不需要的直線及圓，作三圓的中軸線。采用相切、相切、半徑命令，作半徑25的圓與中軸線及大圓同時相切。

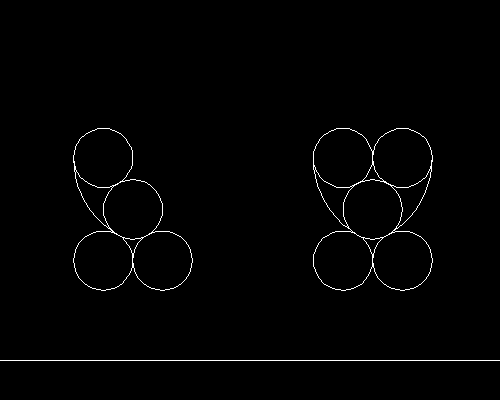

5、裁剪圓弧，保留大圓切線弧部分。以三圓中軸為對稱中心，鏡像大圓弧及小圓。

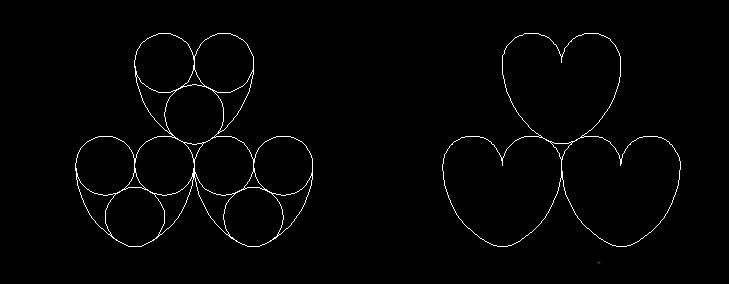

6、以小圓圓心為基準，復制上面的心形雛形圖至下面左右兩個小圓。裁剪多余的線條，即可得到三個心形線狀圖。

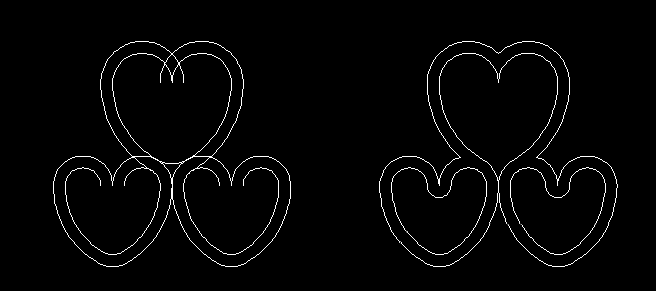

7、上面的心形，以10為距，向外偏移。下面的心形，以10為距，向內偏移。連接過渡處，修剪多余線條。最后得到三個相互連通的心形。

8、最后，自由發揮潤色，完成連環三心的繪制。

以上就是cad心連心的繪制方法，希望大家喜歡，請繼續關注武林網。
