大家都知道cad是一款功能很強大的繪制二維三維的的軟件，但是好多人不知道怎么用cad填充圖案，而我們在使用cad的時候要經常用到圖案填充。下面就讓我們一起看cad填充圖案。在cad中我們要在一個閉合的區域內才能填充圖案，如矩形，圓，或者我們畫的不規則圖形，但是一定要保證填充區域是閉合的。

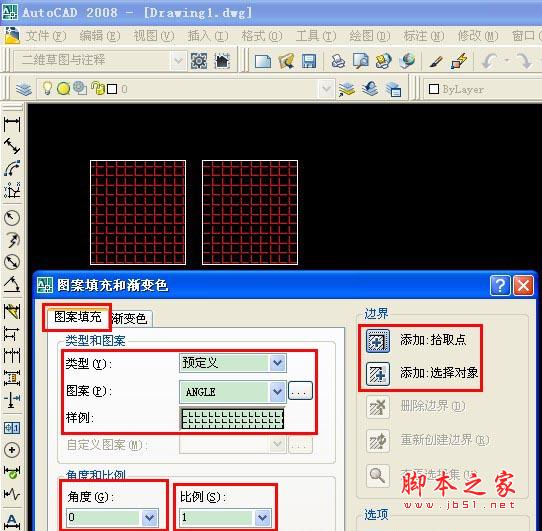

cad圖案填充填充的快捷鍵H，當我們在cad界面中輸入h后會跳出一個對話框，如下圖，我們來一一說下這上面的命令的作用。

 cad圖案填充的界面，左上角有圖案填充和漸變色，圖案填充是填充cad軟件自帶的填充圖案，漸變色是在cad閉合圖形里面填充上漸變顏色的（cad實際運用中用的很少）。類型：是選擇我們要填充的圖形類型。圖案：是選擇我們要填充的圖案。樣例：是顯示出來的圖形樣式。角度：是我們填充到cad中的圖案角度（可以根據需要任意調整角度）。比例：是我們填充的cad圖案的疏密程度，值越大越疏。添加拾取點：就是拾取我們要填充的區域，但是該區域必須是閉合的。添加選擇對象：拾取閉合切是單獨的一個圖形（如圓，矩形，多段線繪制的閉合圖形）。下面我們舉個例子看下cad圖案填充。

1、我們打開cad軟件，在cad中直接用矩形命令（REC）繪制一個矩形（左邊一個），在用直線（L）繪制一個矩形（右邊一個）。但是要保證兩個圖形都是閉合的。

2、類型里面我們選擇預定義。圖案里面我們點擊后面一個按鈕，前面的名字和后面的圖形是一一對應的，為了便于選擇，我們直接看圖形選擇。我們選擇其他預定義里面的ANGLE。

3、點擊添加拾取點前面的按鈕后，光標會變成一個十字光標，在兩個矩形中個點一下（這是矩形邊框會變成虛線），點擊空格，跳出對話框單擊空格或點擊對話框中的確定，這時圖案就填充上去了。

4、如果填充圖形太密或太稀疏，或者角度不合適我們要求我們可以修改，對填充的圖形雙擊著后會跳出團填充對話框，我們可以調整角度和比例。也可以修改填充的圖形。

看到上面我的介紹的cad圖案填充，我相信大家應該比較清楚了，其實cad圖案填充很簡單，大家要多看，多練習。
