有網友問武林網關于cad比例因子的含義，在cad教程中有提到關于修改比例因子的相關內容，從中也涉及到了關于cad修改圖形比例的內容。但是對于一些新手來說可能還是不太清楚cad比例因子的含義及如何修改cad比例因子。而這里武林網就給大家詳細分析cad中比例因子是什么意思及如何修改的具體內容。

一、cad比例因子是什么意思？

比例因子數值的大小代表單位長度內組成線型的基本單元（線段或點）的重復次數，數值越小表明單位長度內線型單元重得越多，反之越少，如果重復過多時，點畫線中的線段過密，看起來可能也象一條實線，但過少時你所畫的線中只有線型的一個基本單無——線段，因此看起來也是實線。

二、CAD線性比例因子命令是什么？

線性比例因子是：LTS。至于線寬，看看屏幕下方那個狀態欄“線寬”按鈕是否是打開，打開才能看到。

cad比例因子也就是我們常說的線型比例因子，這種線型比例因子所有的線型均是由點和線段組成的。例如點畫線或虛線。在生成這種線型時，這些組成線型的點和線段是有大小和稀密的（即線段的長短和間隔），就象你畫的圖有大小一樣。當這種具有大小的線型在不同場合顯示時，可能會產生不同的視覺效果：在很小的圖中虛線看起來就象實線，大圖中可能就很正常。因此CAD中就有一個線型比例因子的問題，用以調整不同大小圖形中的線型顯示比例。如果只需調整一種線型的比例在屬性中設置，如要對所有線型進行調整就要使用全局比例因子，一般情況下全局比例因子為1不作調整。

三、Cad比例因子怎么設置修改？（縮放和增大）

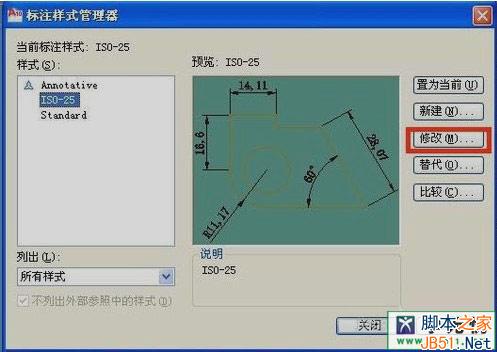

1、首先用鼠標點擊桌面cad2010軟件快捷方式，打開cad2010軟件，然后再cad窗口上面點擊格式--標注樣式，彈出的標準樣式窗口上，再標注樣式管理器窗口右側點擊修改按鈕。如圖所示：

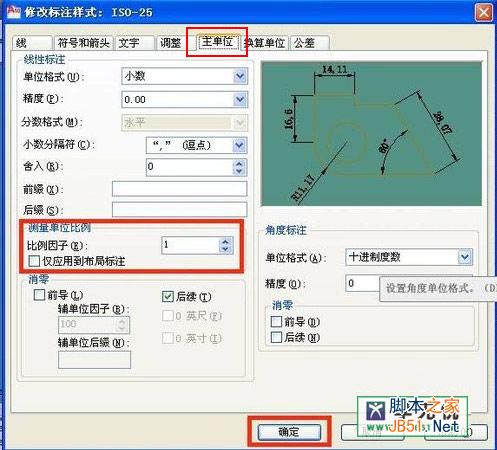

2、在彈出的窗口上切換到“主單位”，​點擊主單位以后進入主單位設置窗口，如圖所示：

3、再設置窗口上面的測量單位比例下面的比例因子后面輸入要設置的數值，數值1則為1：1,數值2為1：2，數值0.5為0.5:1，設置好以后點擊確定按鈕即可。如圖所示：

四、比例因子的計算方法：

1：100/1：200=2（意味圖形縮小一倍，單位不變）  1：100/1：50=0.5（意味圖形放大一倍，單位不變）

1：100/1：25=0.25  1：100/1：20=0.2

關于cad比例因子的含義接介紹到這里了，希望能幫到你。
