一般要做出好的曲面(G2)，c2連接的曲線是必不可少的。本節就為大家介紹用Pro/E制作兩條c2(曲率相連)的曲線方法，希望對大家有一定的幫助：

小知識：
G0 = 相接而已
G1 = 相切而已
G2 = 曲率連續

這里來討論一下c2連接的曲線的做法！我先說幾種情況下方法吧！

好了，以下是一條已知曲線和另一條曲線經過的一點！

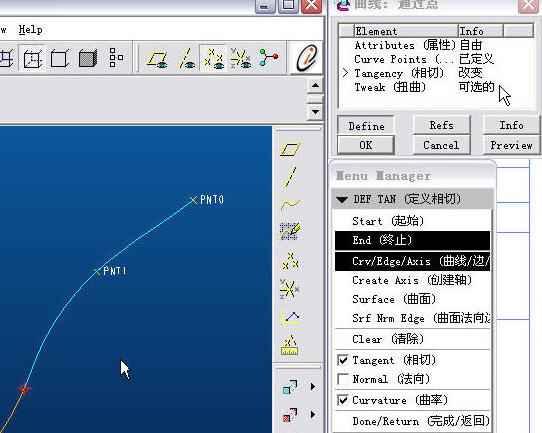

圖1其中就要一項是用來控制相切和曲率相連的

圖2

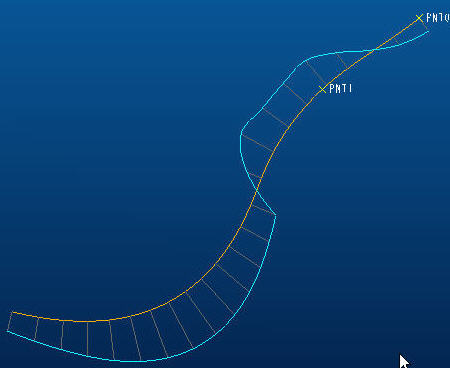

注意，法向重合和曲率相等就是了

圖3

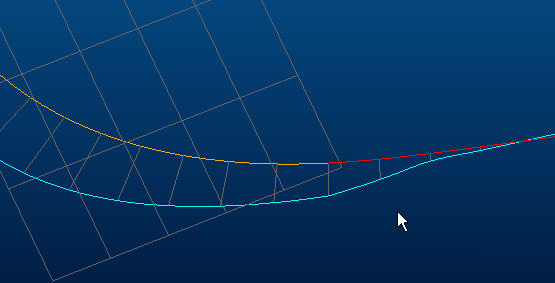

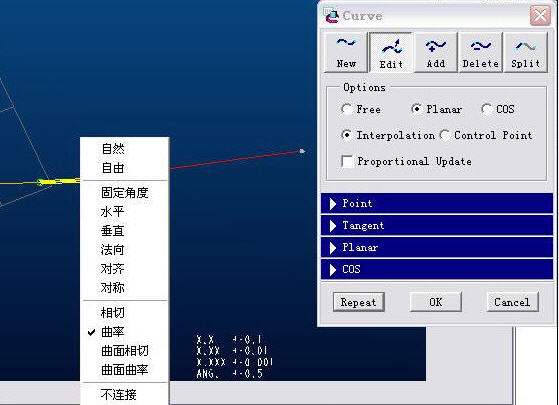

利用style做

圖4

感覺好像有G3了

圖5

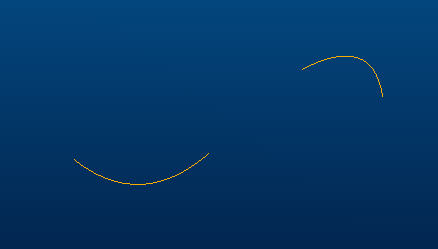

做一條曲和如下兩條已知曲線曲率相連

圖6

引用這兩段曲線，拉伸兩個曲面

圖7

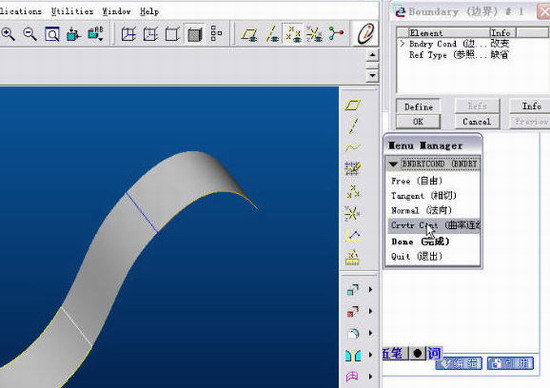

做混合曲面！把邊界條件定義為曲率相連

圖8

利用其邊界！就OK!

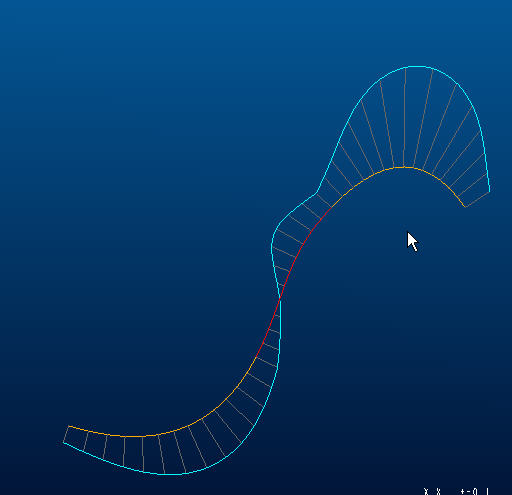

分析一下！

圖9

還是上面的條件！

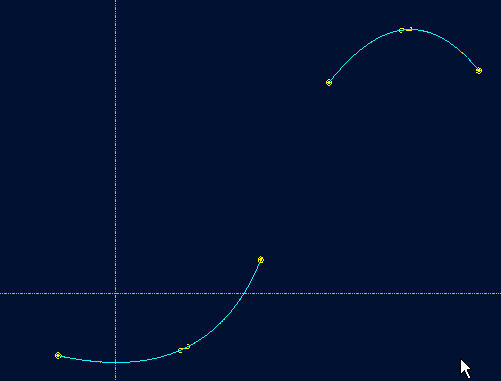

直接用2D畫曲線的，進入2D，引用兩條已知曲線

圖10

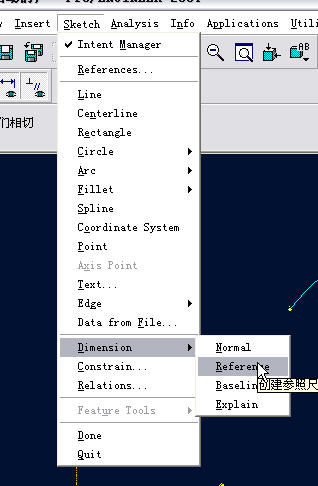

創建參照尺寸

圖11

標出兩條已知曲線端點處的曲率半徑！:

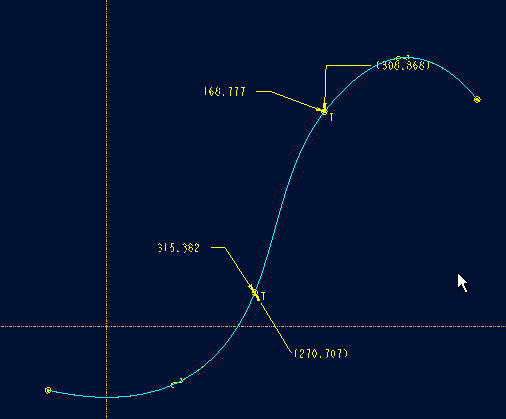

再做一條spline曲線并標出其端點曲率半徑

圖12

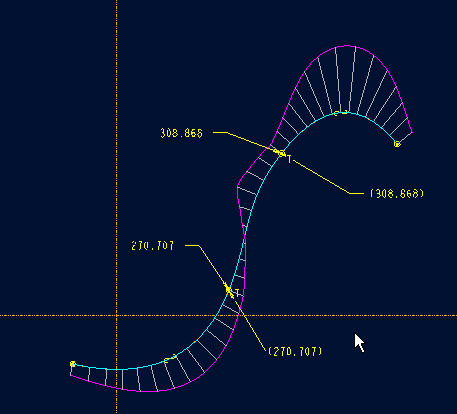

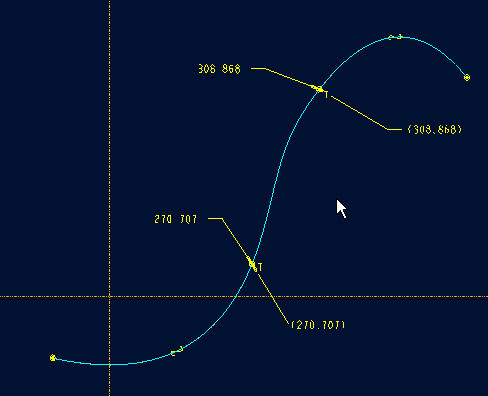

修改曲率尺寸使曲率半徑相等！
注意，有括號的是已知曲率半徑，不能改的

圖13

圖14

其實上面每種方法是互通的！有些只要稍微調一下是可以達到c3的！
對了，以上假設的曲線都是在同一個平面！

還有一個方法，很簡單

圖15

本教程已完畢，大家是不是已經學會了用Pro/E制作兩條c2(曲率相連)的曲線的方法，希望本篇文章能對大家帶來一定的幫助；
