這一節向腳本之間的朋友們介紹三維實體圖的常見方法，仍然是向初學三維實體圖的朋友提高參考，僅是個人建議，如有不足，還請大家多多見諒！高手還請飄過，希望對這篇教程初學朋友有一定的幫助

常見創建三維實體圖的方法

用個最簡單的例子來說，畫一個杯子。尺寸是外觀是半徑20高50的圓柱，中空部分是半徑15高45的圓柱。順便說一句，因為是介紹創建的方法，對于杯子的修飾與渲染就不說了。下面這個杯子要多簡單就多簡單，該如何入手畫出它來呢？你有多種方法呢？本節我用了６種不同方法介紹三維實體圖的畫法，大家請認真學習，先來看看最終的效果圖吧：

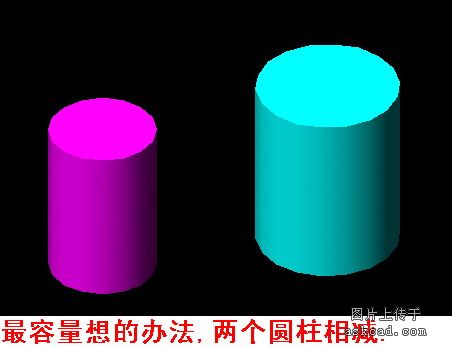

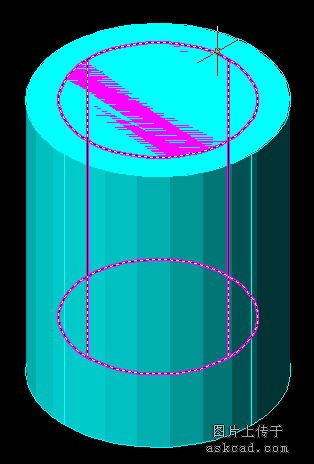

方法一：畫一個大圓柱，然后畫個小圓柱，用大圓柱減去小小圓柱（差集）就可以。

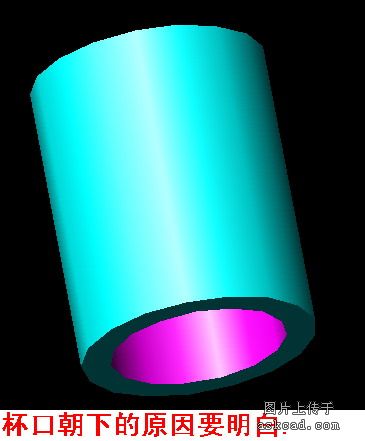

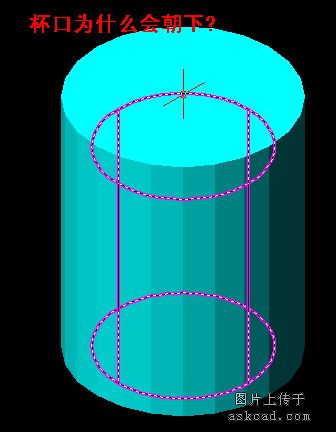

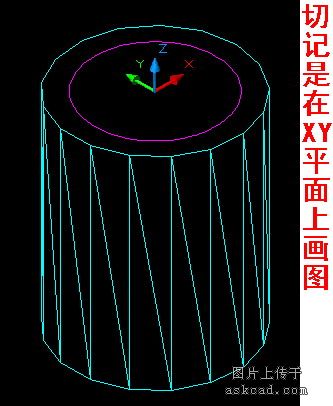

小議：這是最容易想到的辦法，任何初學的朋友都會想到這一點，但是不要認為簡單就不留意哦，相當多的朋友用這種方法畫出來的杯子是開口向下的，而底面向上的。這是初學最容易不注意的地方之一，為什么會這樣呢，看過上集的朋友想想就明白了,因為auto cad有個極其重要的東西，很多人不注意，結果畫了幾個月還不斷出錯就來源于此，auto cad畫圖是默認在"x-y"平面進行的（切記！切記?。?，在三維中同樣是這樣的，所以畫圖時眼睛一定要時常留意"坐標軸圖示"的變化（切記！切記！?。。?，auto cad畫圖在空間是默認以"z"軸正方向為上的（切記！）。

現在明白如何是倒著的杯子了吧，因為畫大圓柱與小圓柱的起始位置在同一面上，而畫的是一大一小的圓柱，當取差集時，就得到這樣的倒口杯子。如何解決呢，這就太簡單了，畫好兩個圓柱后，把小的移動到上面，再取差集就可以了。或者把倒口的杯子旋轉180度也得到正著的杯子。從這個基本操作可以看出，第一步要構思好思路，畫三維圖要不斷地檢驗自己的判斷能力，這是提高能力的好辦法，如何做呢？就在著手開畫時，想想最后得到怎樣的結果，是否和自己想的一致？如果說，每次都和自己頭腦構思的一致，說明你已經上路了。

最容易出現的毛病是，明明自己覺得是朝上的，怎樣結果是朝下呢？自己覺得是往東，可顯示的是往西。造成剛才這種現象的原因較多：

1、自己空間方向不清，對于立體圖看得明白，對于三視圖就太困難，從一個側面看物體，頭腦發昏，如果是這種情況，就要多看點《機械制圖》的書，因為三視圖是三維的一個基礎，看這個都太吃力的話，的確要多練習了。說到這里，不要認為有多可怕，學《機械制圖》可能困難，但auto cad則不難，一個小小提高三維空間能力的練習是，在屏幕上開4個視口，分別是主俯左和軸測圖，只要在軸測圖用"三維動態觀察器"沒事搖著一些三維實體圖看，觀察幾個視口的變化，就會很快明白的。

2、相當多的人在畫三維圖時，比如一個杯子，則腦中有個現實桌面的杯子，自己是比照腦子里的東西來想的。這本是人的基本思維方式，但需要注意的是，現實生活中不會出現長度為負數的情況，但是在auto cad中是相當多的長度可以取負數（切記?。?，這就是造成方向經常不一致的原因，auto cad中的負數，通常指方向相反！！

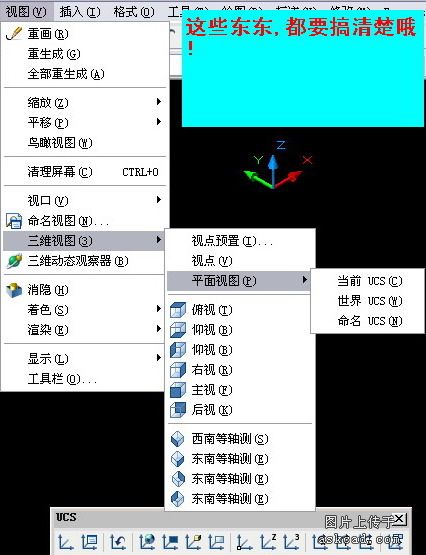

3、中國人學《機械制圖》是采用的第一角畫法，而歐美多數是第三角畫法。有視圖工具欄上既有"主俯左"視圖，又有"后仰右"視圖，我們一般與前三個打交道。但是auto cad中視圖工具欄上這6個視圖全部都在，而且位置交叉出現，所以常常是點擊到"后視圖"，但根據自己的制圖知識，常常誤認為是"主視圖"，結果……方向搞反了。這個問題也要注意。

4、還是剛才所說的問題，不習慣看"坐標軸圖示"的變化，經常在幾個視力中切換來切換去，就腦子糊涂了，這時要切記看看坐標軸圖示。說到這里，我反正算是苦口婆心了，回想我自學時，在這個上面吃了多少虧，真是想哭一場啊……，我總是不明白，為什么我向東畫，結果是往西，有時向東畫，結果又正確了……總之，每天好象跟auto cad捉迷藏，終于有一天，明白了原來是這個原因。后來，auto cad就變得服服帖帖的了，我叫它往東，它不敢往西。要做auto cad的主人，不要做auto cad的奴隸。

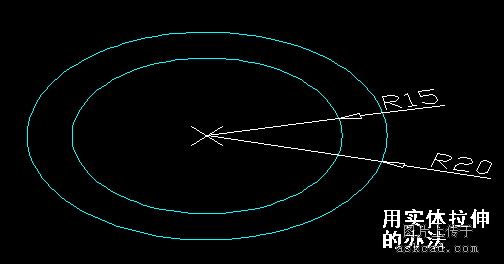

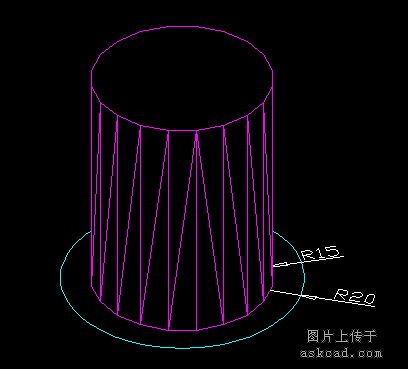

方法二：在平面上畫兩個同心圓，分別拉伸。

首先說畫同心圓，大圓直徑等于杯子的外徑，小圓直徑等于杯子內徑。畫圓既可以用圓命令，也可用圓環，這里不討論。

具體的過程又要派生出多種小類：

1、兩個同心圓分別拉伸兩個高度，這和第一種方法用圓柱是一樣的，只不過是多了一步"拉伸成圓柱"的過程，然后移動位置便于取差集。

2、為了省去上面最后要移動小圓柱的過程，可以在畫小圓時，圓心取好坐標（即x、y坐標和大圓一樣，z軸坐標就是杯底的厚度，具體細化的方法可用點過濾），其余方法同上；

3、方法類似上條，在畫小圓時，是利用ucs移動面；

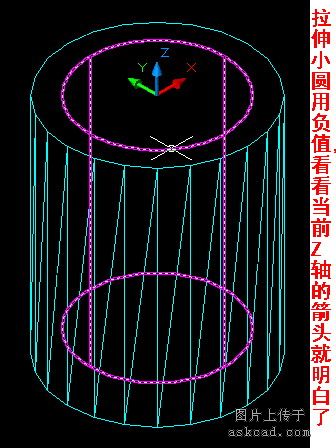

4、先伸好了大圓柱后，利用ucs移動坐標，把大圓柱的頂面作為x-y平面，然后在圓柱頂面捕捉圓心點作為小圓的圓心，畫好小圓后拉伸成小圓柱（拉伸這時要取負數！回頭看看上面的講解，注意看當前坐標軸就會明白為什么么了，就這么簡單。）

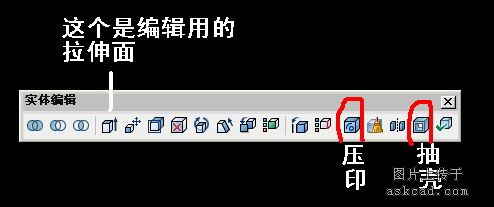

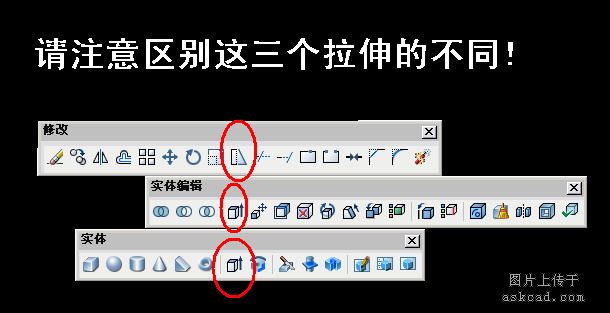

小議：如果僅僅從這個例子是看不出實體拉伸有多大的優勢的，但切記這是三維畫圖兩個元帥之一，需要注意事項是，"拉伸命令"在auto cad中有三個地方出現，切記不能混淆！！第一個就是平面上的"拉伸"，相信大家都用過了。第二個就是"實體"拉伸，它在實體工具欄上，我說的一般指這個。第三個是"實體編輯"上有個"拉伸面"，這個是修改時用到的，剛開始涉及不到。尤其是后面兩個最容易弄混，弄混的結果是發現系統不執行這個命令。

剛入門的朋友可能感覺方法一比方法二簡單，在這個階段是這樣的，走下去就大相徑庭了，我仍推薦剛上手的少用方法一，因為思路的練習是最重要的，要想提高就要從基本做起。

ucs坐標的運用相當重要

方法三：用實體旋轉命令，我一再推薦初學者用好這兩個元帥，在這兩個元帥上下足了功夫，過段時間后，回頭再看來時路，就有點沾沾自喜的感覺了。

如何用實體旋轉命令畫這個杯子呢？原理一個，細分有二：

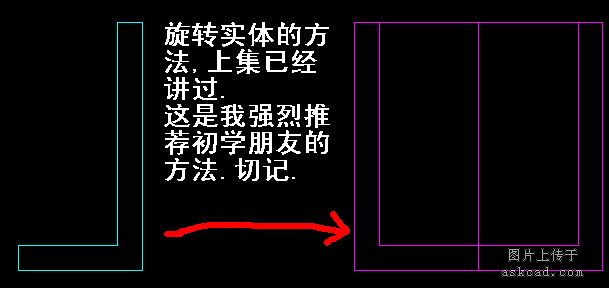

1、用多段線畫成"l"形狀的封閉圖形，就象我上次的帖子"小盆"的示意圖是一樣的，然后旋轉360度就出來一個完全的杯子。

2、用直線畫相交的垂直與水平線多條，然后修剪成"l"形狀，然后創建面域，以后的步驟同上。

小議：有些要點要注意，實體旋轉命令的對象是"封閉的多段線"和"面域"這兩種，就是說必須是平面上（要點1）的封閉（要點2）圖形！這個基本東西一定要吃透。細說起來更多，旋轉軸一定在旋轉對象的一側！這是因為auto cad2006不允許自與自己交叉。多段線不是只要是封閉的就可以了，多段線也不能自己與自已交叉，否則電腦拒絕執行。

也許有初學者會問，用多段線就可以，沒有必要用后面的"面域"多麻煩。光看這個例子可以是這樣，但切莫有這種偏見，因為面域的用法相當多，隨便說一個就明白了，比如說我可以通過對一個圓錐進行"剖面"就得到一個特定形狀(如拋物線)的"面域"，我用它既可以拉伸或者旋轉成新的實體，假如只能用多段線來建立，你當如何畫出這種特定形狀(如拋物線)來呢？費時費力！從這里可以看這兩個都不可只偏愛一個，如果是平面要畫一個一般形狀的東西，用多段線畫感覺就快些，畫出來就可以直接投產使用。

剛才說到這里，其實就是給初學的朋友們提供了一個練功的好辦法，你隨心所欲地畫幾個實體出來，然后用"剖面"又隨心所欲地剖切一些"面域"出來，然后隨心所欲地拉伸和旋轉，然后想想為什么是這樣一個圖形呢？我又要大吼一聲，這的確是個提高思維能力的好辦法，說白了，三維畫圖全靠幾個實體命令是練不出來的，必須要多想。

通過隨心所欲的面域來分析，想想"切"上這刀為什么會是這樣的截面？這個截面旋轉與拉伸出來，又是什么？在做出之前先大腦中想想,做出來是什么樣子的,然后才著做,如果說能夠達到"所思即所得"，結果自己想的完全一致的話（方向錯了也不行），你的能力已經在迅速增長了。如果想的與做出相去甚遠，說明思路有待更多的練習，想想為什么會是這樣，是方向錯了，還是錯在哪里了，相通了也就是提高了。經常通過這種練習對初學好都是個好辦法,自己出題來考自己。

3、比較上面的三種方法大類，前兩種最后都是用"差集"命令，通過大的扣出小的，以達到空洞的目的。而實體旋轉命令則不有這個命令，直接靠做好截面來旋轉。比較一下，我推薦初學朋友可用這個方法。
