這篇教程向武林網的朋友們介紹AUTOCAD鏡面反射渲染技巧和方法。教程主要學習材質的正確選擇以及設置技巧，對于很多還沒有掌握鏡面的反射渲染技巧的朋友，非常值得學習！同時也希望武林網的CAD學習者們從這篇教程中學到東西。

tommi 網友昨天求助說：“我的怎么就調整不好呢”？他渲染的效果如圖1所示：

附圖1：tommi 網友渲染的彩圖

我幫他修改了材質及其參數，渲染如圖2所示。
附圖2：筆者就tommi的模型渲染的效果圖

為幫助新手學習鏡面的反射渲染技巧，現談談我的體會。

　　一般說來在CAD2007以上版本中，要使對象鏡像反射到某個面上，需在那個面創建“面域”（如這里的鏡屏）另附材質，“類型”中選擇“真實金屬”，樣板取“鏡像”，顏色取白底色或隨對象，這樣就可得到鏡面鏡像對象的效果。

　　當然，在材質類型中選擇“高級”，反射值為100或稍低，也可達到反射效果，然而，漫射將影響鏡屏的底色，一般應以黑色為宜，不要“隨對象”，否則，鏡屏底色就是對象的顏色；高光宜白色不要黑色（黑色鏡屏就是一團黑了），也可“隨對象”；環境光是否“隨對象”都無影響，這樣也就可渲染出鏡像反射的效果來。

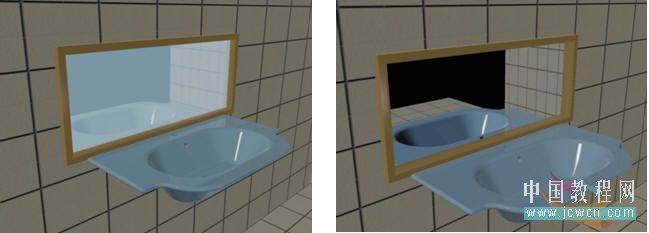

　　如果鏡屏的材質選擇的是淺色，則宜在“紋理貼圖”中調用與實體顏色相近的淺色圖片。本例的面盆是青色，調用鏡面材質的圖片為淺綠色粹花玻璃，反射的面盆側墻與原圖反白，而不是對象的原圖顏色，渲染圖附圖3右圖所示。而附圖3左圖則是沒有用紋理貼圖的效果。

附圖3：鏡面反射的面盆效果圖

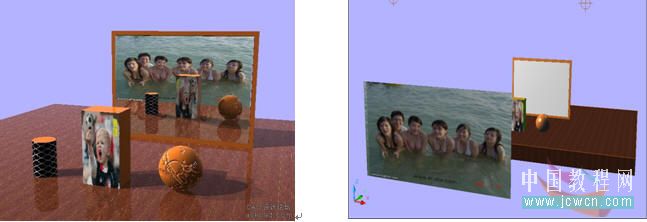

其實這種“鏡像”是反射與折射的功能，它能將鏡屏下的面盆、地面反射到鏡屏中，鏡屏對面的墻上圖片一般是反射不到鏡屏的，只能折射側面墻的圖像（如圖4左圖所示）。如果要將另一面墻上的圖像完全折射到鏡屏中那么就需要將側面的墻旋轉一個角度（如45度），并將側面的墻再拉長一些，然后調整圖位到適當位置方可（如圖4左邊彩圖所示）。在本圖的投影狀態下，如果在對面或左側面設置墻是不能折射的。

附圖4：鏡面反射面盆和側墻上圖片的效果圖

如果要將對面的圖片反射到到鏡屏中來，那么就要在對面創建一個面域并貼上圖片，向左邊（或右邊）稍微移動一定距離，這樣也是可以達到反射到鏡屏里來的效果。（如圖5左邊彩圖所示，而右邊圖像則是附材質后的真實視圖。

附圖5：鏡面反射面盆和側墻上圖片的效果圖2

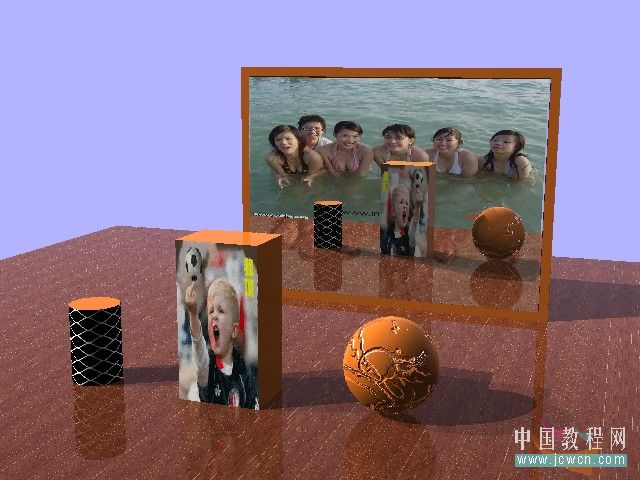

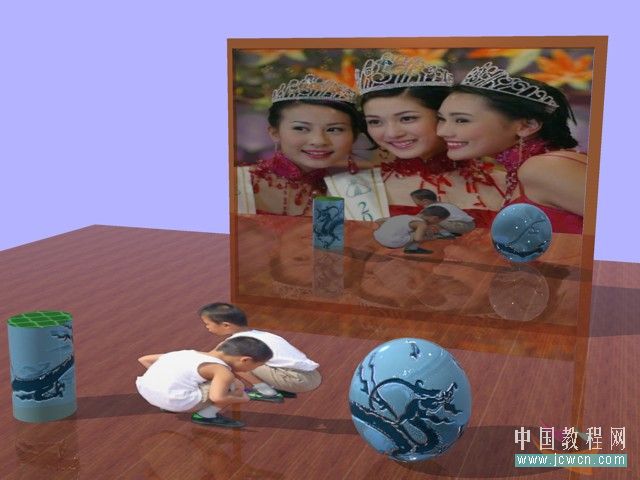

現將兩個鏡面反射的整體效果圖列下：

附圖6：鏡面反射的整體效果圖

注釋：前圖鏡屏中的美女和后圖鏡屏中的女孩，并非“貼圖”渲染，而是對面和側面墻體的圖片反射所致。

以上就是關于AUTOCAD鏡面反射渲染方法和技巧，今天就介紹到這里。關于AUTOCAD鏡面反射渲染還有很多東西要學習，祝愿每一個學習CAD的朋友都能擁有熟練的技能！
