本教程是向大家介紹利用AutoCAD三維建模制作逼真的立體羽毛球方法，制作方法很簡單，運用了很多CAD命令，教程比較實用，喜歡的朋友可以一起來學習下！

　　主要運用到CAD命令如下：L線、REGION面域、RECTANG矩形、C圓 、SPLINE樣條線、REVOLVE旋轉、M移動、ROTATE3D三維旋轉、3DARRAY三維陣列、TORUS圓環。

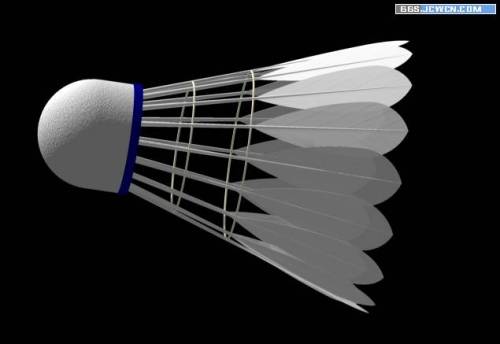

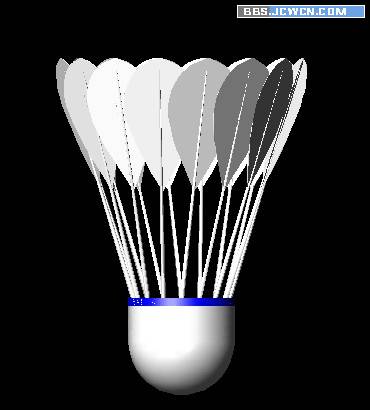

　　最后效果圖

　　制作過程如下。

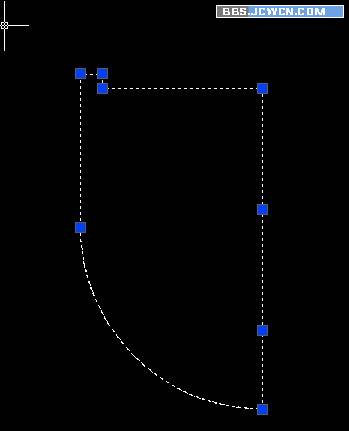

　　在CAD中按下圖繪一個旋轉面。

　　region創建面域,選擇剛做好的圖形!

　　再在左邊,繪一個小四邊形,位置如圖!

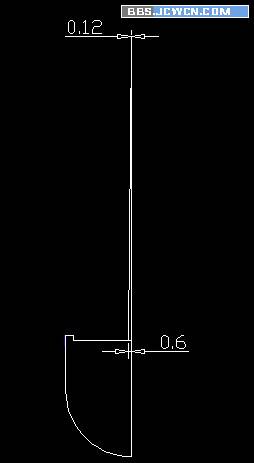

　　再繪羽毛桿旋轉面,大小如圖!上面小，下面大

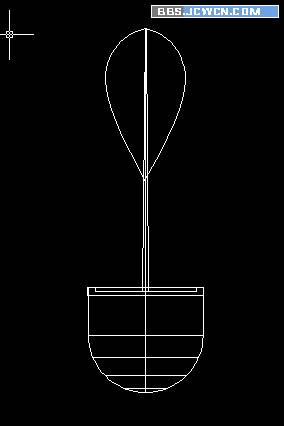

　　再制作羽毛，用spline樣條線繪出形狀，之后創建成面域region，樣式如圖!

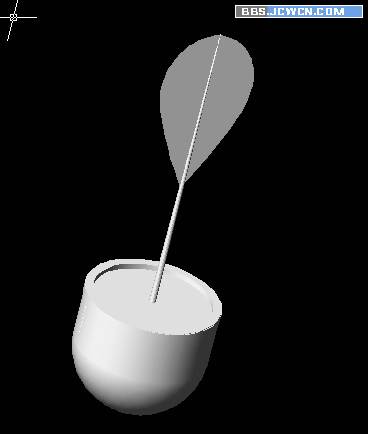

　　revolve旋轉，選擇所有須旋轉面!EXT拉伸羽毛邊，厚度自定!

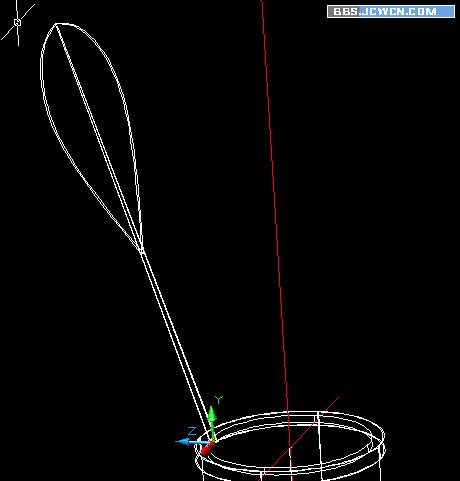

　　移動M，把羽毛桿移動到如圖位置!

　　新建坐標USA，N新建，移動坐標到圓桿中心。

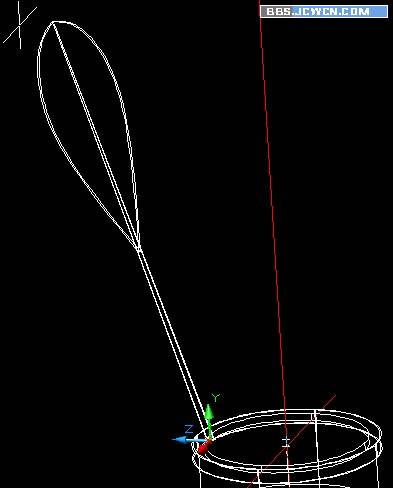

　　rotate3d三維旋轉，指點基點，基點為圓桿中心點，捕捉X軸上兩點，輸入角度-20(可自定)!

　　繼續三維旋轉，指點基點，基點為圓桿中心點捕捉Y軸上兩點，輸入角度5度!

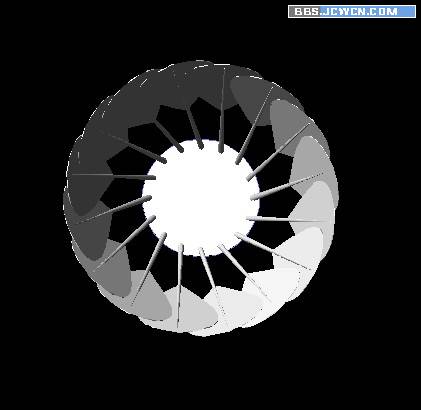

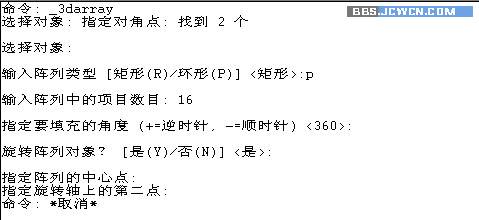

　　3darray三維陳烈，陳列軸為頂部的中軸線，數目16個，環形陳列360度。

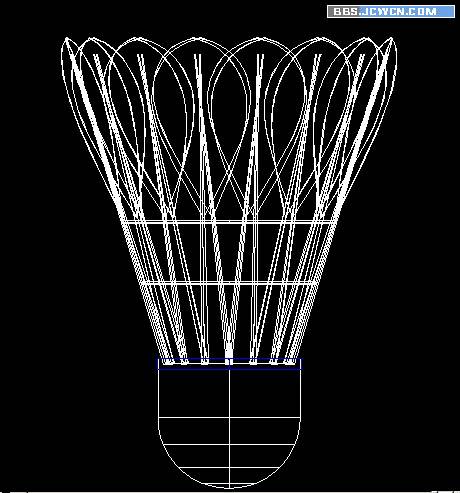

　　torus圓環，利用圓環命令加上框圈。如圖。

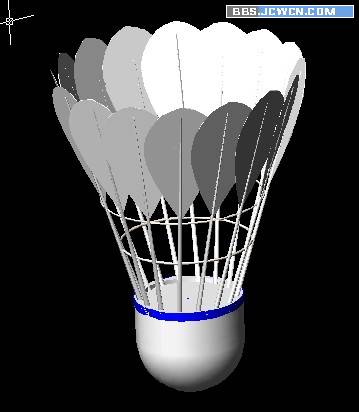

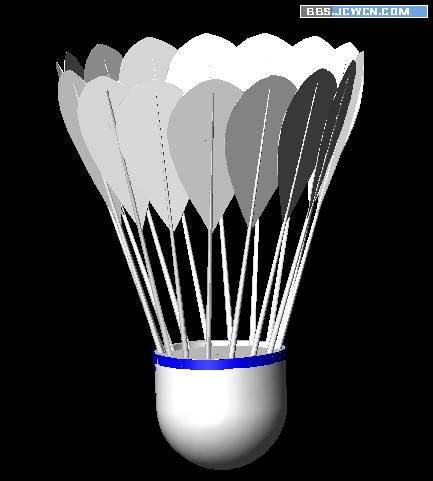

　　最后加材質渲染。

　　主要運用到CAD命令如下：L線、REGION面域、RECTANG矩形、C圓 、SPLINE樣條線、REVOLVE旋轉、M移動、ROTATE3D三維旋轉、3DARRAY三維陣列、TORUS圓環。

　　最后效果圖

　　制作過程如下。

　　在CAD中按下圖繪一個旋轉面。

　　region創建面域,選擇剛做好的圖形!

　　再在左邊,繪一個小四邊形,位置如圖!

　　再繪羽毛桿旋轉面,大小如圖!上面小，下面大

　　再制作羽毛，用spline樣條線繪出形狀，之后創建成面域region，樣式如圖!

　　revolve旋轉，選擇所有須旋轉面!EXT拉伸羽毛邊，厚度自定!

　　移動M，把羽毛桿移動到如圖位置!

　　新建坐標USA，N新建，移動坐標到圓桿中心。

　　rotate3d三維旋轉，指點基點，基點為圓桿中心點，捕捉X軸上兩點，輸入角度-20(可自定)!

　　繼續三維旋轉，指點基點，基點為圓桿中心點捕捉Y軸上兩點，輸入角度5度!

　　3darray三維陳烈，陳列軸為頂部的中軸線，數目16個，環形陳列360度。

　　torus圓環，利用圓環命令加上框圈。如圖。

　　最后加材質渲染。

　　以上就是AutoCAD三維建模制作逼真的立體羽毛球過程，方法很簡單吧，希望大家可以嘗試制作一下，效果一定更棒！
