今天的教程將向朋友們介紹CAD制作三維單車車輪的方法，教程介紹的比較詳細，制作難度也不大，適合初中級CAD學習者學習制作，希望朋友們喜歡本教程！

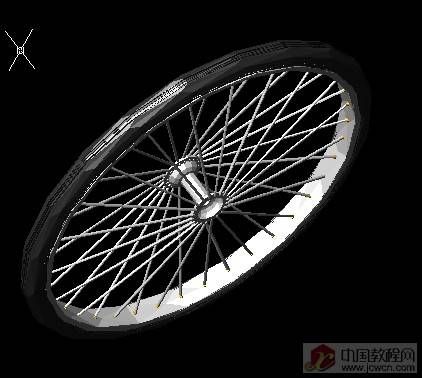

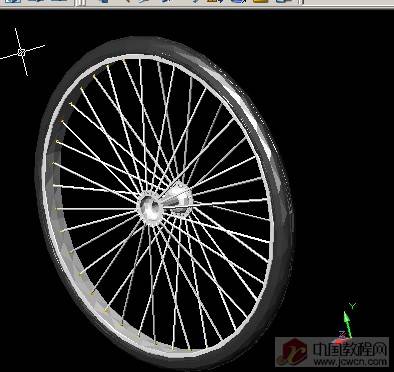

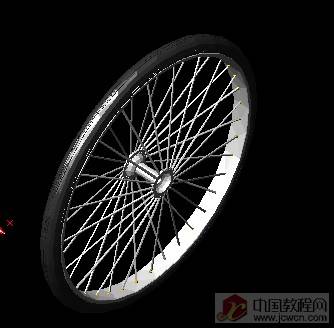

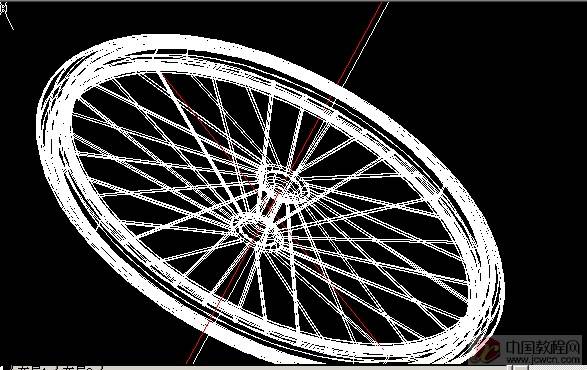

先看一下效果圖!

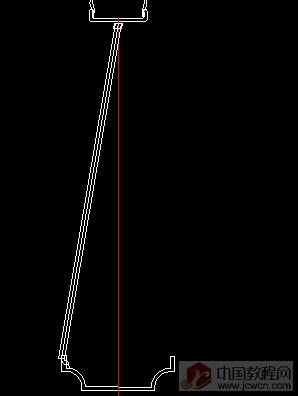

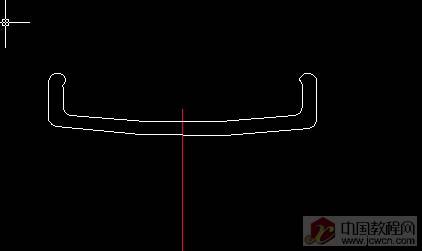

先用線l、弧arc等命令大致繪出如下圖形狀！

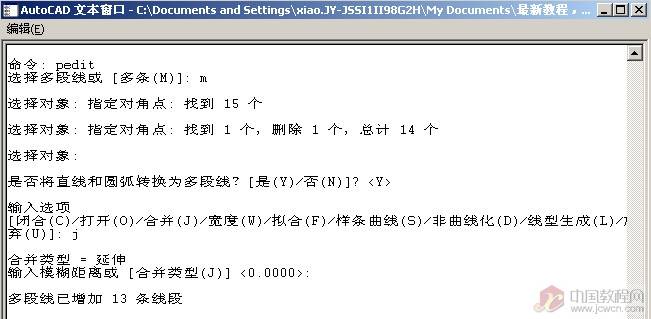

pedit編輯成多段線（旋轉成實體時，必須是閉合線）！命令提示如下：

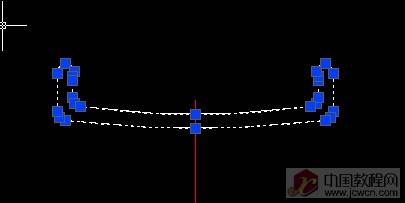

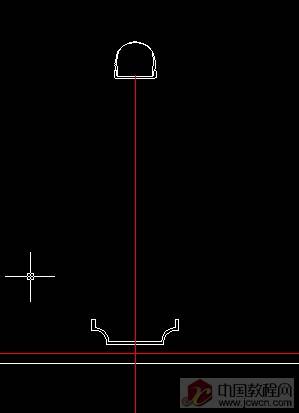

繼續利用弧arc等命令畫出單車外胎！形如圖！

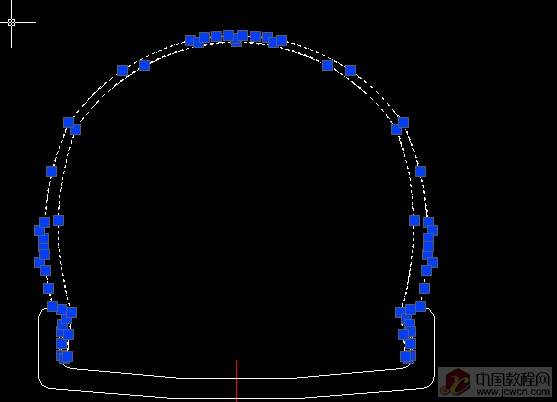

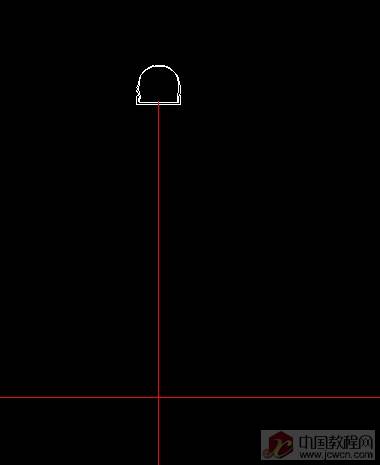

在外胎上面繪幾個小圓弧，呵呵，把仿真度提高一點??！如圖，繪好后，再次編輯成多斷線pedit！

鋼圈和輪胎大致做好，現在做中心軸！

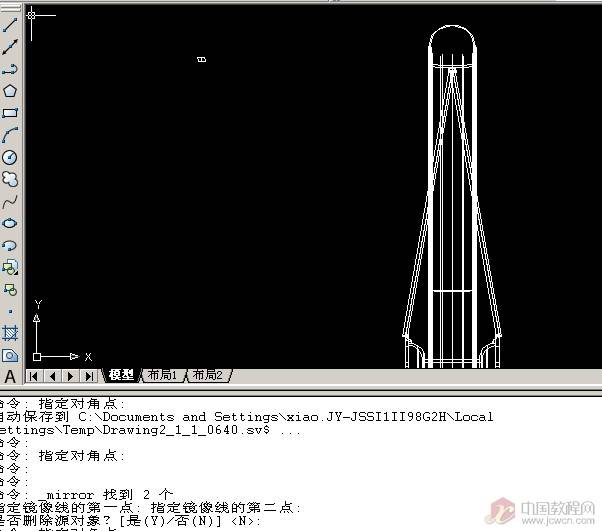

如圖繪出中心軸的旋轉二維圖,旋轉軸為紅色中心線!再次使用pedit把它編輯成多段線!

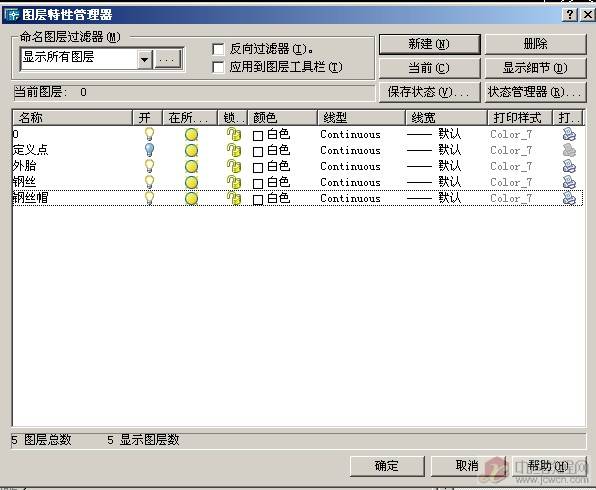

點擊圖層特性管理器,彈出如下圖窗口,新建兩個圖層,名稱如下圖所示!

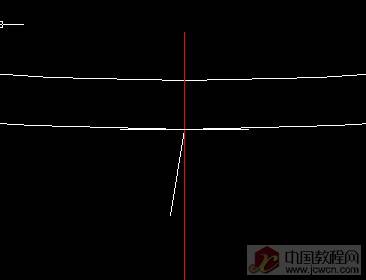

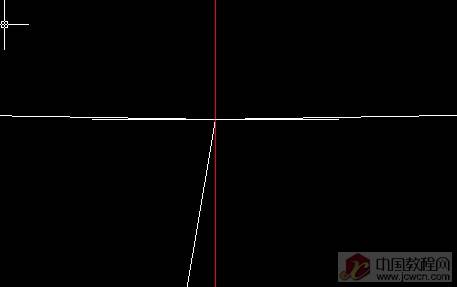

把鋼絲層置為首層,如圖繪圓和線!

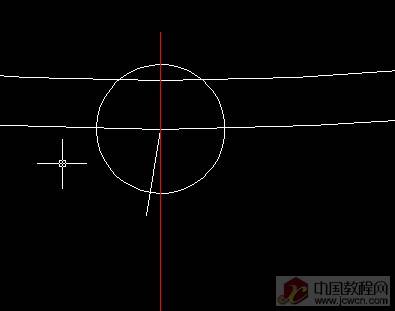

使用三維旋轉rotate3d把剛畫好的圓旋轉90與直線相垂!

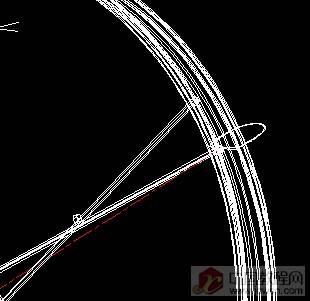

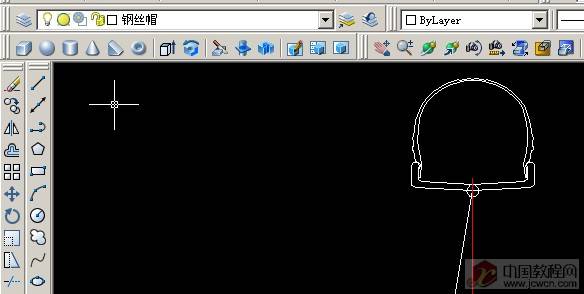

 切換到鋼絲帽層畫圖,沿上步斜線畫一段線,長度自定,再畫一個圓,這個圓比上步圓稍大即可!同樣,旋轉圓與線相垂

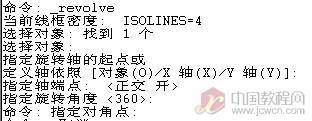

現在二維圖形全做好,接下來是旋轉revolve,改變一下isolines它是控制用于顯示線框彎曲部分的素線數目!ext,沿路徑拉伸,分別把剛絲和鋼絲帽拉伸出來!如圖!

再使用旋轉命令把輪胎,,旋轉成實樣!如圖!

沿著中軸線鏡像一個鋼絲!如圖::再運用三維旋轉,旋轉鋼圈輪胎和剛鏡像鋼絲9度!如圖:

:

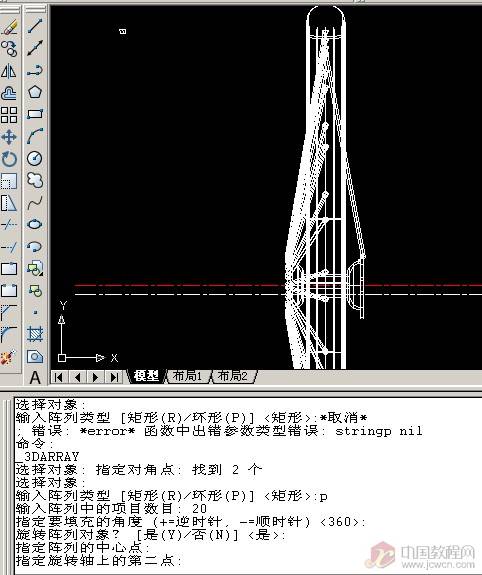

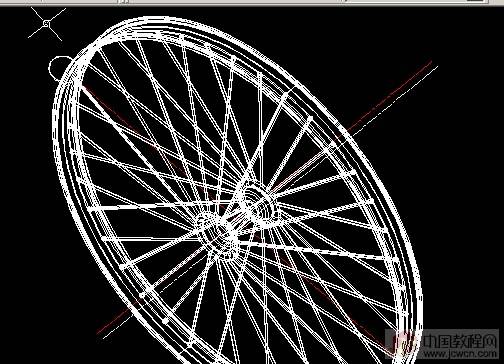

分別選擇兩側鋼絲,三維陳烈3darray,數目20個,紅色線為中心線!如圖

最后一步,旋轉輪胎!

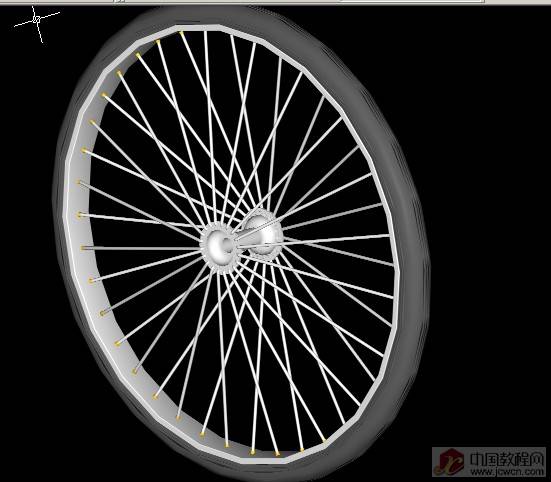

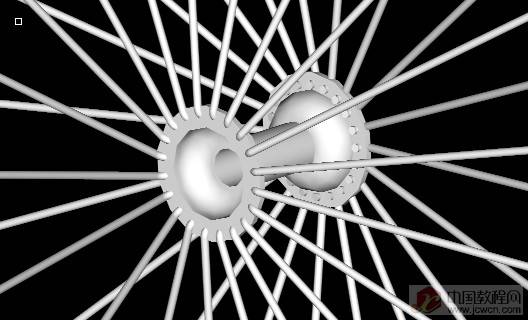

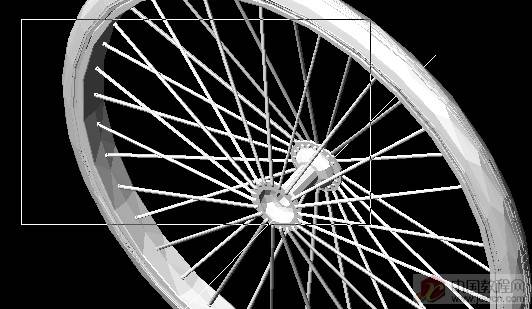

終于完工，改變一下體色!

以上就是利用AutoCAD制作三維單車車輪的過程，希望大家看完之后，有所收獲！
