這篇AutoCAD抽殼、追蹤定位、UCS運用教程我們將學習在實體上做通底抽殼，追蹤定位角點續畫長方體，利用UCS原點定位角點畫長方體，希望能給對AutoCAD三維制作感興趣的朋友帶來幫助。

本題主要是介紹：
1、在實體上做通底抽殼。
2、追蹤定位角點續畫長方體。
3、利用UCS原點定位角點畫長方體。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

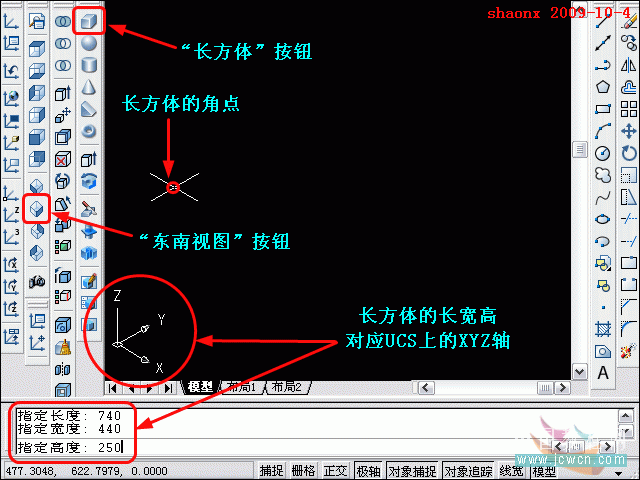

1、打開CAD，點擊“東南視圖”按鈕。進入到東南視圖界面。
選擇點擊“長方體”按鈕，畫一長方體，在界面里指定長方體的角點，根據UCS坐標中XYZ軸的方向，依次輸入要畫的
長方體的長寬高，如下圖。

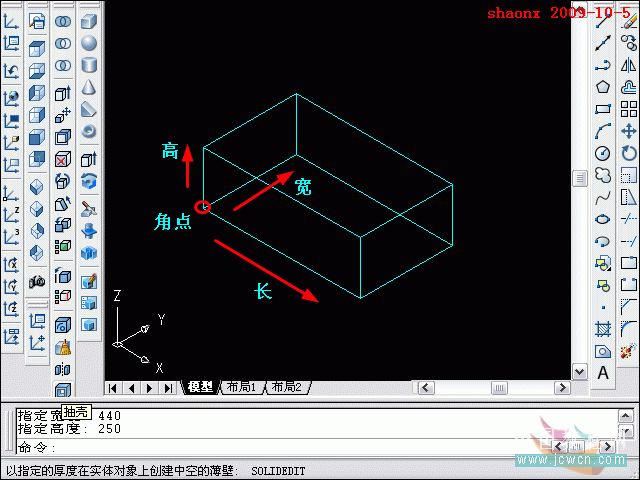

2、畫好的長方體如下圖，注意長方體角點與長寬高的位置。

3、接下來，對三維實體做抽殼操作。
點擊“抽殼”按鈕，選擇三維實體。

4、本教程是第一次講解“抽殼”命令，因此，介紹的稍微詳細點。
執行抽殼命令，選擇實體后，接下來的操作，就是要選擇從那個面抽殼，本題是練習上下兩個面抽殼，所以，稍微有點難度。

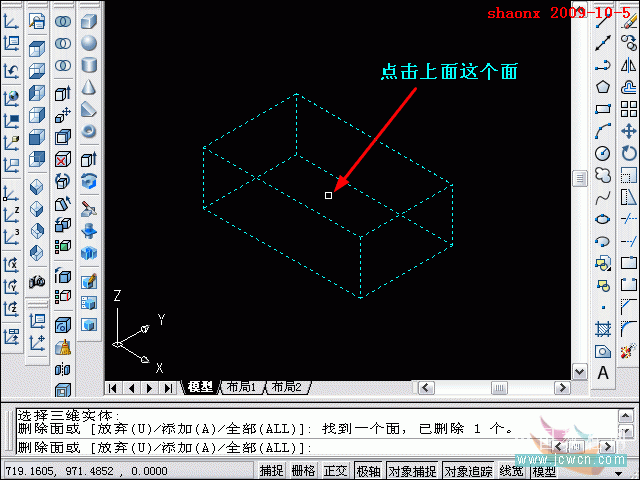

先點擊上面這個面，此面在可視范圍，容易操作，只要在上面這個面的范圍內任點擊一下即可(不要點到其他線條)。

5、下面這幾步是本題的關鍵，也是難點，大家要仔細操作。
由于下面這個面在不可視范圍，因此，我們先點擊選擇相關的兩條邊，如下圖。

6、點擊兩條邊后，選中了下面的面，但同時，也選中了兩個側面的面。

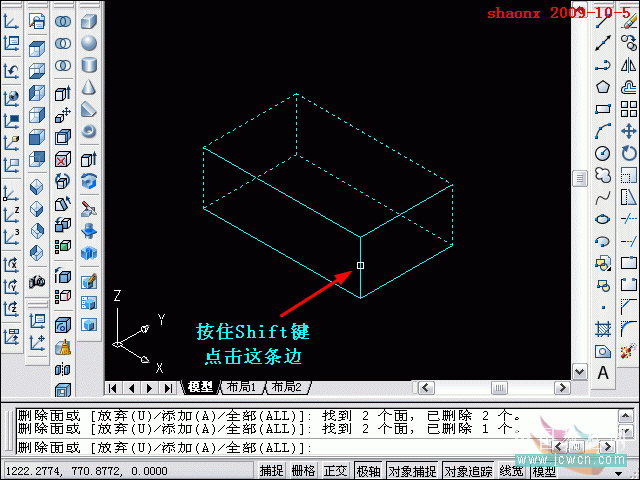

要去除誤選的兩個側面，只需按住Shift鍵，點擊一下兩側面的中間線段即可。

7、通過以上的操作，就順利地選擇了上下兩個面。

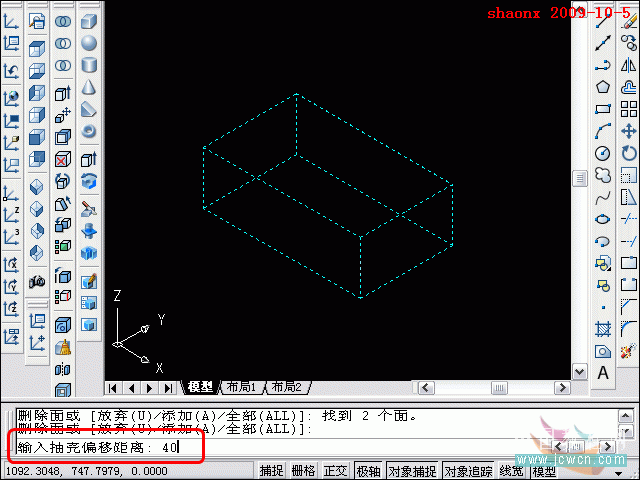

8、抽殼的刪除面選擇好以后，就輸入要抽殼的距離，并回車確認。

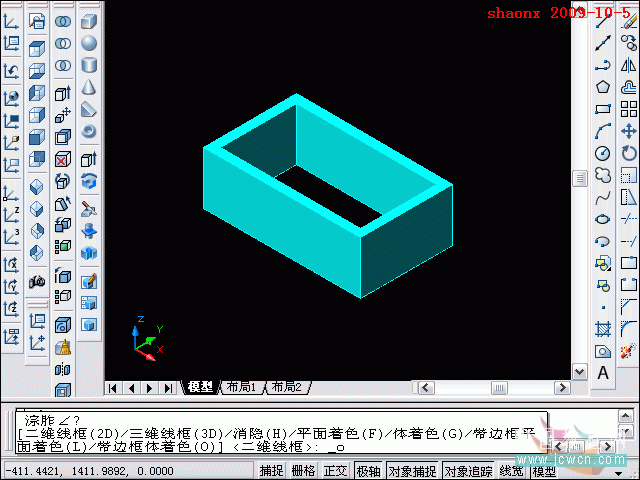

9、下圖為完成抽殼的著色圖形。

10、下面要畫里面的三堵墻(三個長方體)。
我們用“追蹤點”的方法，來確定畫長方體時的角點(也就是畫長方體時的起點位置)，方法如下：

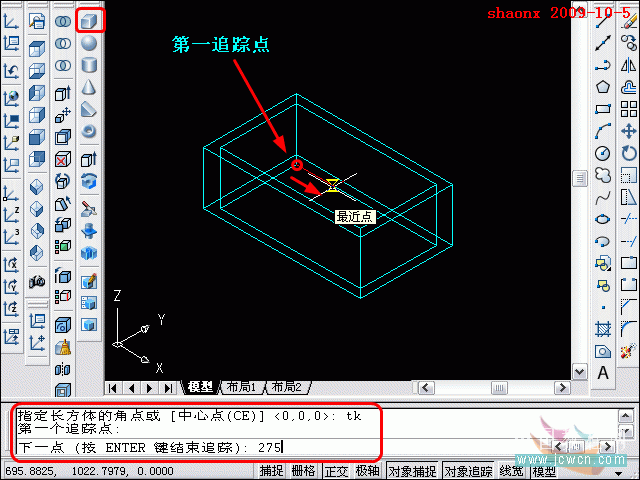

點擊“長方體”按鈕后，要求指定長方體的角點時，輸入“tk”，回車后，點擊如下圖中的第一追蹤點，打開“捕
捉”與“正交”，鼠標往X軸方向(見下圖)移動，注意，不要點擊。輸入距離275后，回車。

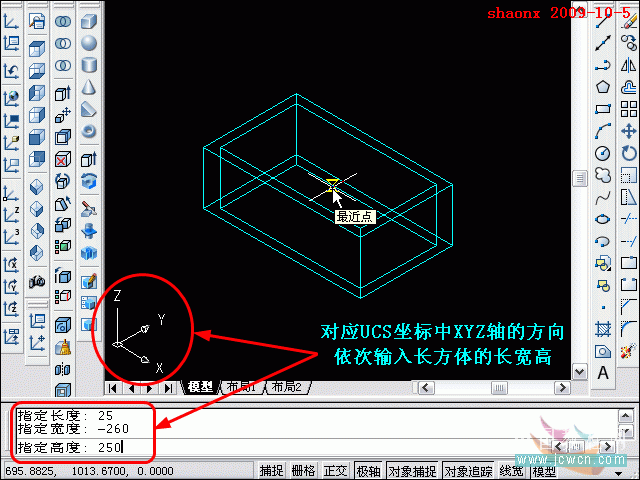

11、長方體的角點確定后，選擇畫長方體，輸入“L”，對應UCS坐標中XYZ軸的方向，依次輸入要畫的長方體的長寬高。

12、第一堵墻畫好了，見下圖。

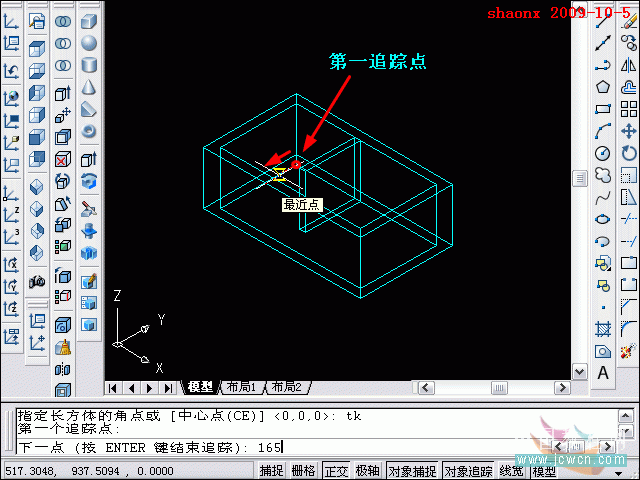

接著畫第二堵墻，確定長方體的角點的方法和剛才的一樣，只是這次是沿著Y軸方向，距離為165。

13、長方體的角點確定后，選擇畫長方體，輸入“L”，再對應UCS坐標中XYZ軸的方向，依次輸入要畫的長方體的長寬高。

14、第二堵墻也畫好了，見下圖。

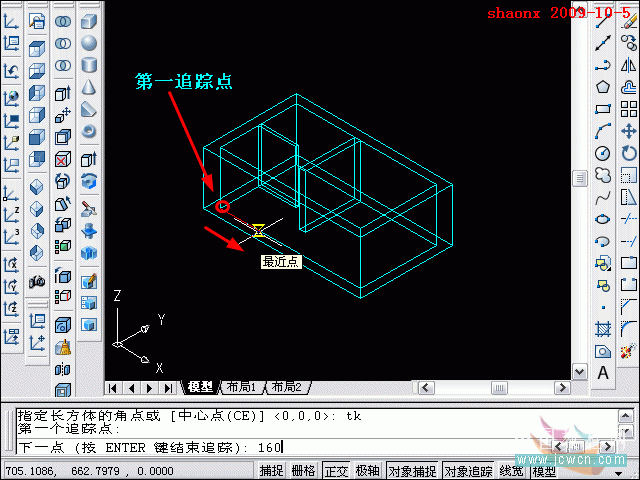

接著畫第三堵墻，確定長方體的角點的方法和剛才的一樣，只是這次還是沿著X軸方向，距離為160。
