本教程是向大家介紹AutoCAD標注及圖層使用方法，教程比較基礎，適合剛剛接觸CAD時間不久的新手朋友學習。轉發過來，希望對大家有所幫助！

一.標注的使用

標注是AutoCAD中一個比較重要的內容，當設計人員繪制完一張圖紙后，需要告訴下一流程的工作人員，例如效果圖制作人員、施工人員或客戶，圖紙上所繪制圖形的尺寸，例如房間的大小、柱子的半徑等，這時候就要使用標注在圖紙上一一注明。

本小節將講解如何創建標注、編輯標注以及在使用標注時的一些注意事項。

1.標注的創建和設置

在任一固定工具欄前端的雙豎欄上單擊右鍵，在彈出的菜單中選擇［標注］打開標注工具欄，如圖1所示，標注工具欄上是各個標注工具及相關的設置選項。

圖1 標注工具欄

除了建筑行業的繪圖人員會使用AutoCAD外，還有工業設計的設計人員等，因此標注會有針對一般零件或建筑標記等各種樣式的預設，在對圖紙進行標注以前需要進行標注樣式的設置。

步驟 01

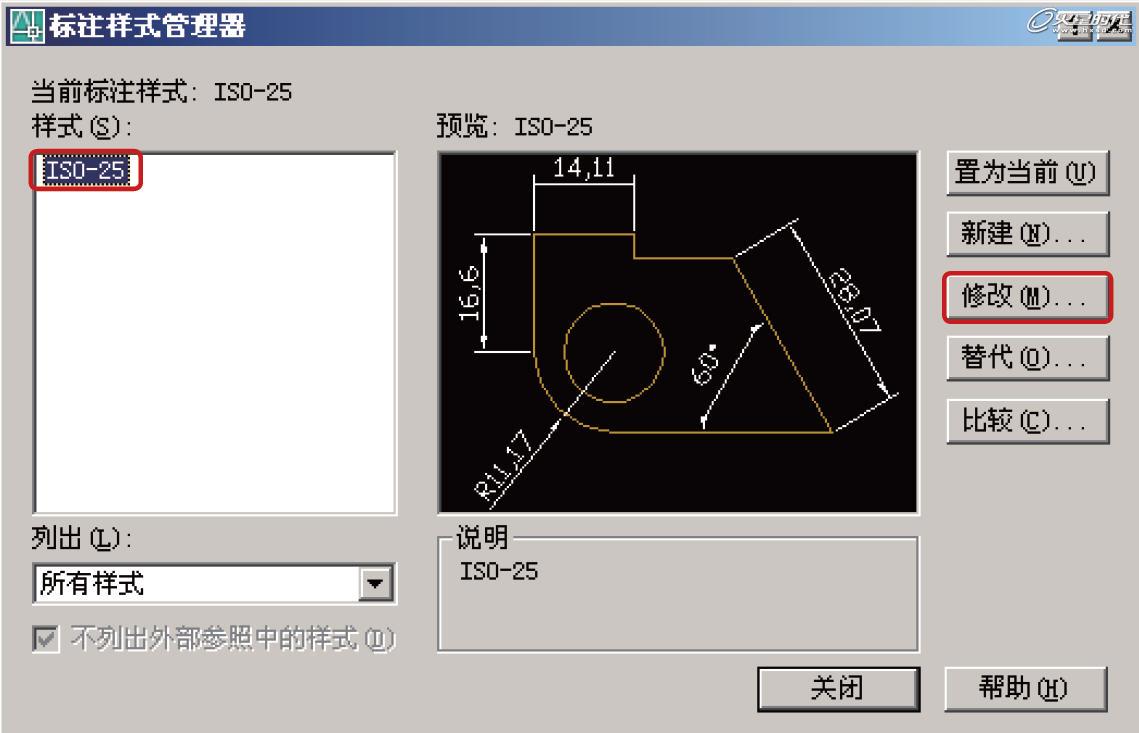

輸入“D”或者單擊標注工具欄上的［標注樣式］按鈕打開標注樣式管理器，如圖2所示，這是一個專門設置標注屬性的管理器。

圖2 標注樣式管理器從打開的［標注樣式管理器］中可以看到其中有一個默認的ISO-25樣式，下面就室內建模標注的規范講解如何修改標注的樣式。

步驟 02

選擇樣式欄下的ISO-25樣式，單擊［修改］按鈕打開［修改標注樣式：ISO-25］對話框?？梢钥吹皆俅蜷_的選項設置對話框中有多個選項卡，這里主要修改其中的［符號和箭頭］和［文字］兩個選項卡中的屬性。

步驟 03

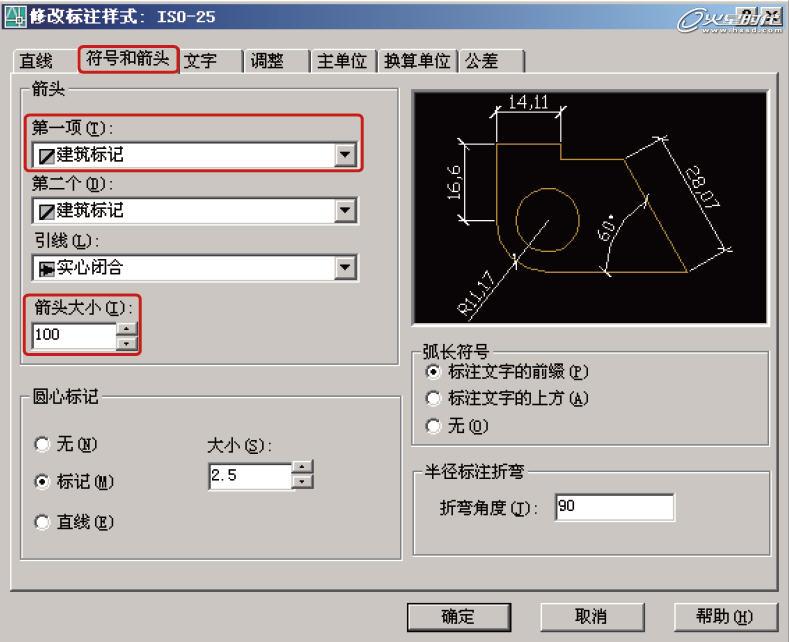

切換到［符號和箭頭］選項卡，在［箭頭］屬性組中點擊展開［第一項］的下拉菜單，選擇其中的［建筑標記］選項。建筑的圖紙不能使用實心或空心箭頭來標示圖形的尺寸，而要使用建筑標記，它是建筑行業圖紙上標示尺寸大小的標準箭頭。

步驟 04

設置［箭頭大?。葜禐?00。

步驟 05

 默認設置的箭頭大小為1.5，這對于建筑的圖紙來說過小了。暫時設置箭頭大小為100，后面可以根據繪制后的標注進行微調，如圖3所示。

步驟 06

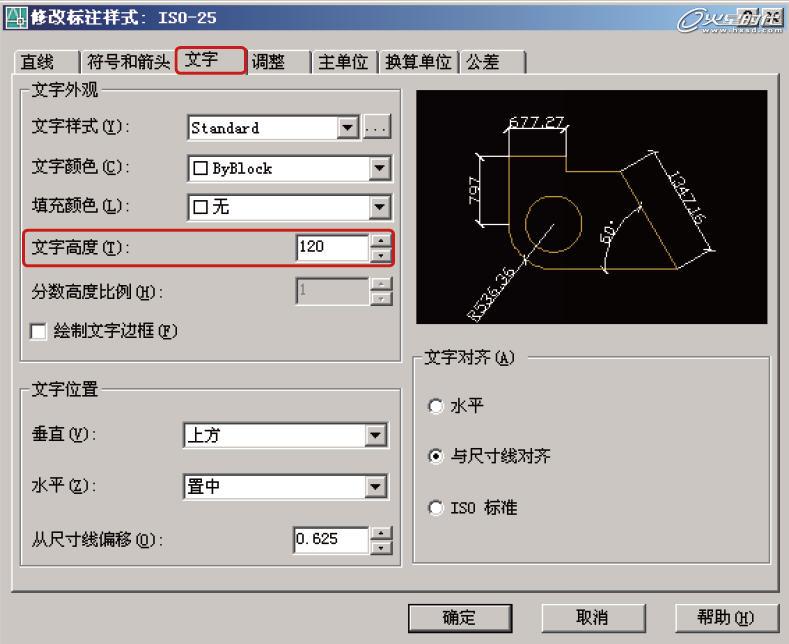

切換到［文字］選項卡，可以看到修改了箭頭大小后，文字顯示變得不正常。設置［文字高度］值為120，單擊［確認］按鈕完成修改，然后并關閉標注樣式管理器，如圖4所示。

圖3 設置符號和箭頭選項卡屬性

圖4 設置文字選項卡屬性 還需要設置［從尺寸線上偏移］值，但該數值可以先觀察實際標注樣式后再進行修改。

步驟 07

在視圖中繪制一個尺寸為6000×4000的矩形，在工具欄上單擊選擇［線性］按鈕，配合對象捕捉分別單擊矩形一條邊上的兩個端點并往上移動一小段距離，單擊確認，將矩形一邊的標注創建出來。

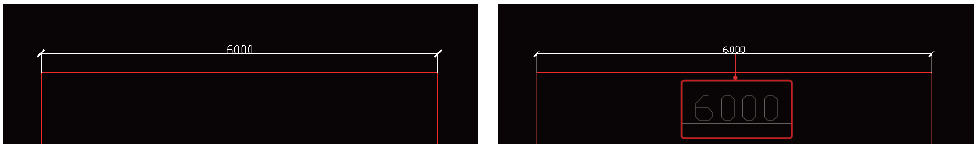

觀察標注，如圖5（左）所示。發現其上的箭頭和文字偏大，而且文字過于緊貼在標注線上。

步驟 08

重新打開標注樣式管理器，單擊［修改］按鈕打開［修改標注樣式：ISO-25］對話框。在［符號和箭頭］選項卡中修改［箭頭大?。葜禐?0，在［文字］選項卡中修改［文字高度］值為100，并修改［從尺寸線上偏移］值為10，單擊［確定］按鈕完成修改。

觀察標注，可以看到其上的箭頭和文字進行了同步的更新，大小基本合適，而且文字與標注線之間也拉開了一定的距離，如圖5（右）所示。

圖5 設置標注 以上就是標注基本的設置與創建步驟，下面簡單介紹一下標注工具欄中室內建模較為常用的一些工具命令的使用。

2.標注工具欄

1>線性標注

［線性標注］命令是一個很常用的標注工具，它可以標注水平和垂直方向上的長度尺寸。

在上一小節的創建步驟中已經簡單使用過［線性標注］命令，因此這里不再描述操作步驟。但是線性標注只能標注水平或垂直方向或指定旋轉方向的直線尺寸，無法標注出斜線的長度。

TIPS

在拾取標注點的時候，一定要打開對象捕捉模式，精確地拾取標注對象的特征點，這樣才能在標注與標注對象之間建立關聯關系，即標注能隨著標注對象的修改自動更新。

2>對齊標注

［對齊標注］命令用于標注與拾取的標注點對齊的長度尺寸，它除了可以標注水平和垂直方向上的長度尺寸，還可以標注斜線的長度尺寸。對齊標注與線性標注的操作方式相同。

3>弧長標注

［弧長標注］命令是AutoCAD 2006新增的標注功能，它能夠標注出圓弧的弧長，即圓弧沿著弧線方向的長度。

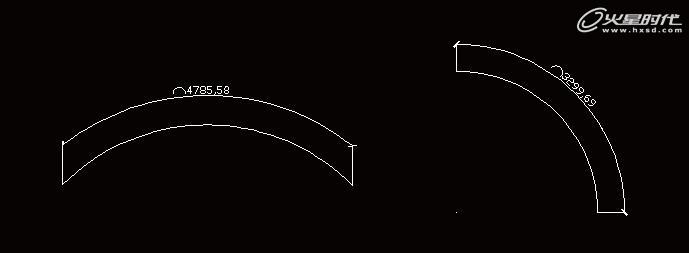

操作方式為單擊工具欄上的圖標切換到［弧長標注］命令，在視圖中單擊圓弧圖形，并移動光標指定標注的位置，單擊確定，標注結果如圖6所示。

圖6 弧長標注

Note

對于小于90°的圓弧，弧長標注的兩條尺寸界限呈平行關系；對于大于或等于90°的圓弧，弧長標注的兩條尺寸界限與被標注圓弧呈垂直關系。

4>半徑標注

半徑標注，就是對圓或圓弧的半徑尺寸進行標注。

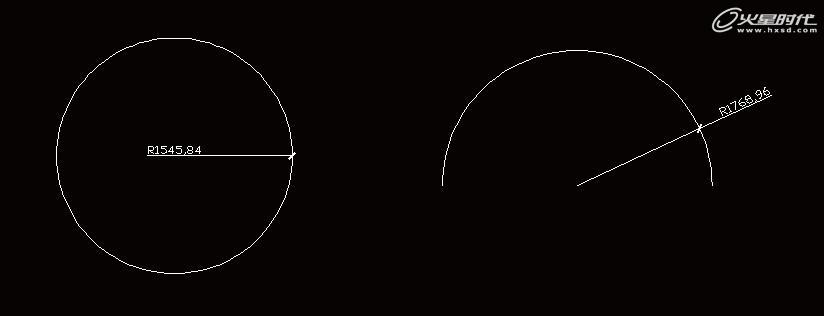

單擊工具欄上的圖標切換到［半徑標注］命令，選擇圓或圓弧圖形，指定標注的位置，單擊左鍵確定。半徑標注在圓或圓弧的內側或外側均可標注，如圖7所示。

圖7半徑標注
